Летнее обновление строительной конфигурации КОМПАС-3D V10

Максим Нечипоренко

Совсем недавно, в марте 2008 года, Группа компаний АСКОН выпустила на рынок новую, десятую, версию флагманского продукта КОМПАС-3D. В нее было внесено свыше 70 изменений, из которых почти половина коснулась функционала программы для строительного проектирования. К настоящему моменту практически готово к выпуску обновление строительной конфигурации как базовой части КОМПАС-3D V 10.

Строительная конфигурация внутри КОМПАС-3D разработана для того, чтобы этой универсальной графической системой могли эффективно пользоваться специалисты, работающие над проектами в области промышленного и гражданского строительства. Эта конфигурация адаптирует программу под специфические задачи строительного проектирования. В   результате пользователи получают документы, оформленные в четком соответствии со стандартами СПДС, специализированные приложения для автоматизации и повышения эффективности проектирования.

Кроме того, в строительной конфигурации реализован набор специфических интерфейсных профилей, которые позволяют настроить программу под более узкие задачи проектировщиков разного профиля, например архитекторов, конструкторов, инженеров-электриков.

Все обновления строительной конфигурации на 100% реализованы на основе замечаний, пожеланий и рекомендаций пользователей. Связь АСКОН с заказчиками очень тесная. Она осуществляется через офисы и представительства компании, которые для близости к заказчику расположены в регионах, а также посредством службы технической поддержки и форума пользователей, открытого на сайте компании (www.ascon.ru).

Обновление выпущено почти через квартал с момента выхода последней версии КОМПАС-3D  V10, что соответствует обычной практике компании: за время жизни версии выпускается два-три так называемых сервис-пака. Они необходимы, поскольку, как бы тщательно ни тестировалась система, в ней могут остаться «частные случаи» — ошибки, какие-то неучтенные пожелания клиентов, которые удается исправить и реализовать в течение первых месяцев после выхода программы.

Кроме того, выпущенное обновление содержит новые приложения для КОМПАС. До выхода очередной версии заказчикам необходимо передать новый функционал.

Во-первых, это приложения «Библиотека СПДС-обозначений» и «Библиотека проектирования инженерных систем: ТХ». Фактически их можно рассматривать как новые версии — они вполне заслуживают того, чтобы получить следующий индекс, так как содержат серьезный объем функций (возможностей). Однако в этом обновлении есть особенность: все приложения строительной конфигурации получают индекс текущей версии базового продукта, для того чтобы четко показать пользователям, под какой версией базового продукта гарантированно работает новое приложение, наример «Библиотека СПДС — V10».

Во-вторых, следует обратить внимание на «Каталог: Типовые металлоконструкции». Это новое приложение, которое выполнено как самостоятельный продукт, при этом каталог будет использоваться «Библиотекой проектирования металлоконструкций: КМ». Он содержит типовые конструкции по ГОСТам и сериям, которые часто применяются отечественными специалистами для проектирования зданий и сооружений различного назначения.

Особого упоминания заслуживают «Каталог: Железобетонные конструкции», «Каталог: Сортаменты металлопроката», «Каталог: Строительные машины и механизмы». В них значительно расширены номенклатура и увеличен объем информации.

В планах компании развить «Каталог: Строительные машины и механизмы» до специализированного приложения, которое не просто предоставляло бы данные о строительной технике, а интеллектуально занималось автоматизацией раздела ПОС.

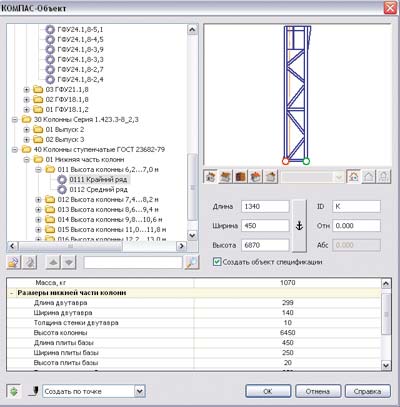

Обновлена уникальная технология «КОМПАС-Объект». Инструмент стал еще более удобным, расширен набор функций, который позволит более эффективно и с большим удобством использовать эту интеллектуальную технологию. Проектировщики смогут самостоятельно создавать необходимые элементы.

В строительных приложениях достаточно много интересных функций, однако несколько самых ярких можно выделить особо. В «Библиотеке проектирования зданий и сооружений АС/AР» теперь есть возможность создания дуговых стен. Появились новые команды нанесения сетки координационных осей, автоматической маркировки строительных конструкций, нанесения автоматической размерной линии в «Библиотеке СПДС-обозначений».

Компания АСКОН продолжает стратегию развития приложения из простого инструмента для простановки специальных обозначений в соответствии с СПДС в некий интеллектуальный инструмент проектировщика для создания и оформления проектной документации.

Официальные пользователи смогут скачать обновление с сайта АСКОН или получить его через региональные офисы и представителей компании. Новым клиентам программа будет устанавливаться с учетом всех новаций.

Что изменилось в строительной конфигурации КОМПАС-3D V10 Библиотека стилей оформления документов (файл SPDS GR.Lyt)

Добавлены новые стили в нескольких разделах:

• «Типы основных надписей»;
• «Оформление чертежей»;
• «Стили спецификаций».

Библиотека проектирования зданий и сооружений: АС/АР V10

Появилась возможность создания дуговых стен: реализовано четыре способа их создания (создать по радиусу и створу; создать по радиусу; створу и углу; создать по центру и начальной точке дуги; непрерывный ввод по трем точкам); дуговые стены корректно сопрягаются с прямолинейными и дуговыми участками стен в торцах.

Процесс перестроения стен с учетом нового функционала был оптимизирован.

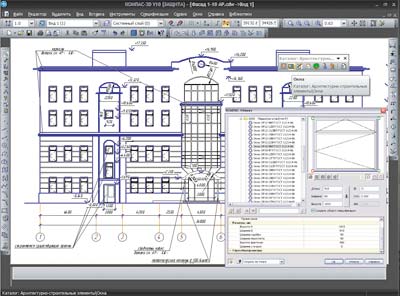

Каталог: Архитектурно-строительные элементы V10

Добавлены новые разделы:

• двери металлические противопожарные. Серия 1.436.2-22/2;
• многопустотные панели в кирпичных зданиях. Серия 2.140-5с/1 (узлы);
• многопустотные плиты с канатами К-7. Серия 2.140-5с/2 (узлы);
• узлы полов жилых зданий. Серия 2.144-1/88.

Обновлен раздел «Типовые планировки квартир».

Реализованы механизмы для автоматической генерации 3D-конструкций из объектов этого каталога.

Каталог: Сортаменты металлопроката V10

Создан новый раздел «Специальный сортамент», содержащий металлические профили из следующих нормативных документов:

• уголок равнополочный по ГОСТ 8509-93;
• уголок равнополочный гнутый по ГОСТ 19771-93;
• сопротивление разрыву не более 460 Н/мм 2;
• сопротивление разрыву более 460 Н/мм 2;
• уголок неравнополочный по ­ГОСТ 8510-86*;
• уголок неравнополочный гнутый по ГОСТ 19772-93;
• швеллер по ГОСТу 8240-97;
• швеллеры с уклоном внутренних граней полок (серия У);
• швеллеры с параллельными гранями полок (серия П);
• швеллеры экономичные с параллельными гранями полок (серия Э);
• швеллеры легкой серии с параллельными гранями полок (серия Л);
• швеллеры специальные (се­рия   С);
• швеллер гнутый неравнополочный по ГОСТ 8281-80;
• швеллер стальной специальный по ГОСТ 19425-74;
• двутавр стальной специальный по ГОСТ 19425-74;
• труба квадратная по ГОСТ 25577-83;
• труба прямоугольная по ГОСТ 8645-68;
• труба специального размера;
• труба прямоугольная по ГОСТ 25577-83.

Каталог: Типовые металлоконструкции V10 (новинка!)

Каталог состоит из следующих разделов:

• конструкции стальных путей подвесного транспорта;
• металлические изделия, серия 1.100.2;
• колонны ступенчатые, ГОСТ 23682-79;
• колонны серии 1.423.3-8, 1.424-4/5, 1.424.3-7, 1.459-2;
• балки, серия 1.426.2-3;
• балки подкрановые, ГОСТ 23121-78;
• габаритные схемы рам, серия 1.420.3-15/1.

Примечание. Текущая реализация каталога ориентирована на 2D-проектирование, однако следующая версия будет содержать и 3D-описание.

Каталог: Железобетонные конструкции V10

В каталог добавлены новые строительные железобетонные элементы и изделия в соответствии с ГОСТами и строительными сериями (объем каталога увеличен в два раза):

• закладные изделия серии 1.400-6/76, 1.400.2-25.93;
• сетки, ГОСТ 23279-85, ГОСТ 2715-75;
• фундаменты, ГОСТ 23972-80, серия 1.412.1-6;
• фундаменты монолитные, серия 1.411.1-6;
• опорные подушки, серия 1.069.1-1;
• сваи, ГОСТ 19804.5-83, серия 1.111КЛ-2;
• стойки кольцевого сечения, ГОСТ 23444-79;
• колонны, ГОСТ 23899-79, серия 1.424.1-5 В0, серия 1.423-5 0, серия 1.423-5 2;
• стойки и узлы фахверка, серия 1.432.1-21;
• балки обвязочные, ГОСТ 24893.2-81;
• прогоны, серия 1.225-2 В11, серия 1.225-2 В5;
• балки подкрановые, серия 1.426.1-4;
• балки покрытий, серия 1.462-1 1;
• балки стропильные, серия 2001 136/1 Ш;
• прогоны, ГОСТ 26992-86;
• плиты, ГОСТ 9561-91;
• плиты серий 1.041.1-2, 1.241-1, 1.465.1-16, 1.465.1-20, 1.465-7 В3.21;
• панели перекрытий серий 1.141.1-19с/85 В0, В1, В3, В4;
• панели перекрытий серий 1.241 1 В25, В27, В35;
• комплексные панели перекрытий, серия 1.241-7 В1;
• панели перекрытий серий 1.141 1 В26, В58, В59, В6, В7, В8, В9, В14, В15, В16, В17, В18, В61, В62, В65, 30/1, 39/1;
• плиты перекрытий серий 1.465.1-15, 17, 21.94, 3_80;
• плиты перекрытий серий Б1.020.1-2, Б1.041.1-1.2000, Б1.142-1, ИЖ745-01;
• панели стеновые, ГОСТ 11024-84, ГОСТ 12504-80, серия 111-83;
• стены многослойные, серия 2.030-2.01;
• панели, серия ИЖ568-03;

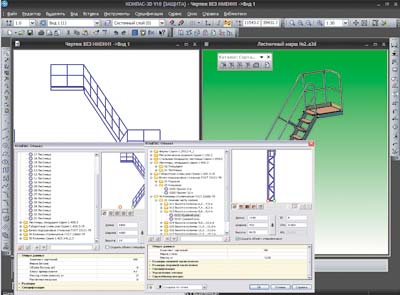

• лестницы, серия 1.050.9-4.93;
• лестницы, ЖБ-изделия, серия 1.050.9-4.93;
• марши и площадки, ГОСТ 9818-85;
• блоки вентиляционные железобетонные.

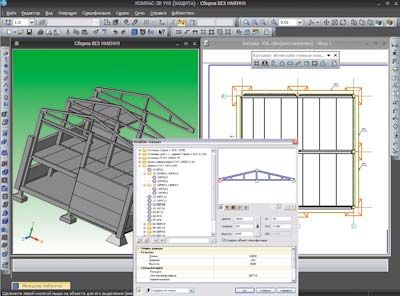

Библиотека проектирования железобетонных конструкций: КЖ V10

Данное приложение для ПГС в линейке продуктов АСКОН появилось недавно.

Библиотека влкючает инструменты для проектирования конструкций из сборного и монолитного железобетона.

При работе со сборным железобетоном проектировщику доступны следующие функции:

• одиночный выбор плит с ручным размещением в проектное положение;
• автоматическая раскладка плит перекрытий на заданном участке:

- учет опирания плит на стены,

- подбор оптимального сочетания плит на заданном участке (минимизация монолитного участка),

- возможность ручного определения параметров раскладки,

- автоматическое формирование спецификации (ведомости плит перекрытия);

• автоматическая раскладка прочих железобетонных элементов (из «Каталога: Железобетонные конструкции»):

- по заданным параметрам (шаг раскладки, расстояние между элементами и пр.),

- возможность раскладки в две стороны от исходного элемента,

- возможность автоматического учета замкнутого контура;

• формирование ведомости перемычек:

- компоновка групп перемычек,

- выбор перемычек из обширного каталога стандартных элементов,

- учет толщины ограждающей конструкции,

- автоматическое формирование спецификации перемычек.

При работе с монолитным железобетоном библиотека позволяет:

• формировать опалубочные чертежи монолитных участков зданий или сооружений:

- имеется возможность определения сложных контуров опалубки с чертежа,

- происходит автоматическая генерация трех стандартных проекций опалубки,

- ведется учет всех опалубок на чертеже;

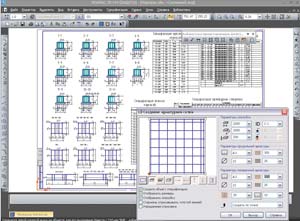

• формировать схемы армирования строительных конструкций:

- использовать типовые арматурные сетки по сериям,

- автоматически получать спе­цификации;

• заниматься детальным армированием строительных элементов:

- проектировать сварные арматурные сетки,

- проектировать сварные арматурные каркасы,

- автоматически определять контур опалубки армируемого элемента,

- автоматически учитывать необходимую арматуру (класс арматуры, диаметры),

- автоматически рассчитывать нестандартный шаг арматуры,

- автоматически проставлять размерные надписи для сеток и каркасов,

- после расчета, по желанию пользователя, формировать три стандартные проекции сеток и каркасов,

- формировать спецификации арматурной стали;

• раскладывать закладные детали и отдельные арматурные стержни на чертежах детального и схематичного армирования конструкций (в зависимости от выбранной детализации);
• армировать проемы в монолитных конструкциях, учитывая специфику этих зон.

Библиотека проектирования железобетонных конструкций: КЖ V10

Библиотека СПДС-обозначений V10:

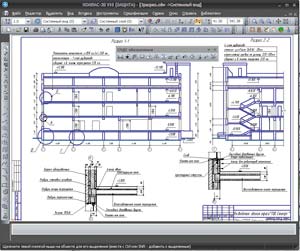

• сетка прямых координационных осей (это усовершенствованная функция создания сетки прямых координационных осей из «Библиотеки проектирования зданий и сооружений: АС/АР»);
• сетка концентрических координационных осей (усовершенствованная функция создания сетки концентрических координационных осей из «Библиотеки проектирования зданий и сооружений: АС/АР»). Дополнительно: возможность быстрого редактирования отдельных осей в составе сетки осей по хот-точкам, работа со сложными сетками осей, системные настройки отрисовки осей;
• команды редактирования сетки координационных осей (удаление оси, добавление оси, перенос оси);
• автоматическая маркировка строительных конструкций («КОМПАС-объектов») — для быстрой маркировки всех объектов либо выделенных в соответствии с выбранным оформлением. Дополнительно: два способа автомаркировки — одиночными указаниями и рамкой; соблюдение связи — при изменении марки меняется внутренняя марка объекта; три вида маркировки; настройка маркировки;
• линия-выноска для многослойных конструкций — быстрое создание линии-выноски со стандартными пакетами многослойных конструкций. Улучшен интерфейс работы с линией-выноской МСК, есть возможность создания линии-выноски с дополнительной полкой;
• автоматическая цепная размерная линия — быстрое создание горизонтальной, вертикальной, наклонной цепной размерной линии с помощью автоматизированных средств;
• массив отметок уровня — автоматическое создание массива отметок уровня по секущей линии.

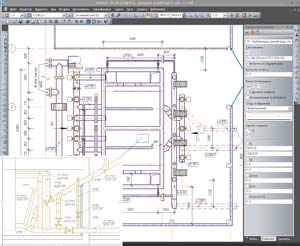

Библиотека проектирования инженерных систем: ТХ V10

В новой версии «Библиотеки: ТХ» детали и труба взаимозависимы — если, например, задвижку передвигать по трубе, то будет происходить автоматическое перестроение трубы.

При проектировании происходит проверка совпадения параметров (например, диаметров) у соединяемых элементов. Пользователь может сам задать параметры, по которым необходимо проводить проверку. Появилась возможность строительства аксонометрических схем. У проектировщика есть два варианта решения этой задачи. Первый — это построить аксонометрическую схему с помощью тех же инструментов, что и на предыдущих этапах, выбрав отображение элементов специально для аксонометрических схем. Второй — получить схему автоматически, исходя из созданного плана оборудования и коммуникаций.

Добавлен новый способ создания сегмента коммуникации — Т-образное соединение, — который позволяет показать соединение трубопроводов в виде врезки. При изменении принадлежности элемента к какой-либо системе элемент перемещается на соответствующий этой системе слой.

Организован новый способ взаимодействия штучных элементов с участком коммуникации при редактировании (так называемая ассоциативность элементов). Ассоциативно связанные элементы при перемещении ведут себя как единый макрообъект (коммуникация).

Добавлен новый стиль отображения — изолированный трубопровод, с помощью которого можно создать трубопровод в изоляции.

При изменении типа элемента автоматически меняется и данная к нему аннотация.

Организовано автоматическое построение аксонометрической схемы.

Улучшен механизм редактирования участков коммуникации «по двойному щелчку». Для участка коммуникации можно изменить:

• принадлежность к системе;
• тип элемента;
• высотную отметку;
• режим отображения;
• стиль отображения;
• включение/невключение в спе­цификацию.

Для участка коммуникации в отдельном сегменте можно изменить:

• высотные отметки конечных точек сегментов;
• стиль отображения;
• длину, угол, уклон.

Организована проверка соответствия параметров (например, диаметров) присоединяемых элементов.

При присоединении одного элемента библиотеки к другому, если их параметры не совпадают, на экране появляется соответствующее сообщение. Кроме того, пользователь может сам определять те параметры, которые ему необходимо проверить.

При врезке элемента в коммуникацию, проекция которой совпадает с проекцией другой коммуникации, врезка происходит в ту из них, которая расположена впереди всех.

Организована врезка произвольного штучного элемента, например отвода, в коммуникацию.

Каталог: Технологическое оборудование и коммуникации V10

• Насосное оборудование:

- вакуумный водно-кольцевой насос ВВН,

- насосы для горячей воды КГВ,

- насосы для сточных масс СМ,

- нефтяные консольные насосы НК;

• детали трубопроводов: фланцы, ГОСТ 12815-80;
• трубопроводная арматура:

- запорные клапаны (вентили) ООО «Балтпромарматура»,

- клапан запорный БПА21004, БПА21005,

- клапан запорный сильфонный футерованный П26548,

- клапан запорный сильфонный футерованный с пневмоприводом П26589,

- клапан запорный сильфонный П26523,

- клапан запорный сильфонный с пневмоприводом П26528,

- клапан запорный проходной фланцевый 15с22нж, 15с922нж,

- клапан запорный 15с57нж. 15лс57нж, 15нж57нж,

- регулирующие клапаны — кла­пан регулирующий 25с48нж, 25нж48нж, 25с50нж, 25нж50нж,

- предохранительные клапаны 17с6нж, 17с7нж, 17нж13нж, 17нж17нж, 17с14нж, 17с23нж, 17с21нж, 17с25нж, 17нж14нж, 17с80нж,

- клапаны обратные 19с63нж, 19нж63бк.

Каталог: Строительные машины и механизмы

• Расширение базы новыми строительными машинами (около 400 марок);
• расширение панели инструментов.
