ЛЭП 2010. Новая версия — новые возможности

В журнале «САПР и графика» неоднократно размещались материалы о программном комплексе ЛЭП, разработанном инженерами группы компаний «Русский САПР» для проектирования воздушных линий электропередач. Данный программный комплекс является самым мощным и полнофункциональным инструментом для проектировщиков линейных групп. Сегодня мы расскажем о новых возможностях версии ЛЭП 2010, которая будет доступна в феврале 2010 года.

Модули «Расстановка опор по профилю», «Оформление профиля»

Настройки:

• возможность выбора шрифта по умолчанию;
• еще один вариант печати пикетов устанавливаемых опор;
• настройки чтения данных по косогорам на трассе из текстового файла.

Расчеты:

• при расстановке опор, выравнивании пролетов и при перерасчете габаритов, при наличии данных по косогорам все расчеты габаритов до земли ведутся как до отметок оси ВЛ, так и до отметок на косогорах (левом и правом);
• для сложных косогорных линий добавлена возможность устанавливать опоры со срезкой грунта (ниже отметок оси ВЛ), что учитывается во всех расчетах;
• функция удаления опор и перенумерации опор теперь работает по нескольким профилям.

Интерфейс:

• улучшен интерфейс ввода данных по «климатическим зонам» — добавлен автоматический перенос части информации на форму с проверкой корректности;
• новая настройка необходимости установки «граничных» опор при расстановке по нескольким профилям;
• часто используемые функции вынесены в виде дополнительных кнопок на форме.

Модуль «Расчет и оформление переходов»

• Исправлена ошибка при определении нормативного габарита при проходе под существующей ВЛ;
• расчет габаритов до пересечений и до земли в переходе ведется с учетом возможной срезки грунта под граничными опорами.

Модуль «ВОФ, ЗСК, Объемы земли»

• Удалена настройка «Не учитывать первую опору на каждом последующем профиле …» — теперь обработка ведется автоматически;
• добавлена возможность идентификации существующих опор по номеру опоры, то есть теперь не обязательно существующую опору заносить в справочник опор.

Модуль «СО, ВГИ, ВГВ»

• Удалена настройка «Не учитывать первую опору на каждом последующем профиле …» — теперь обработка ведется автоматически;
• добавлена возможность идентификации существующих опор по номеру опоры, то есть теперь не обязательно существующую опору заносить в справочник опор.

Модуль «Нагрузки на опоры и фундаменты»

• Добавлен дополнительный вариант расчета — «С учетом разности тяжения». Теперь есть возможность выполнить сбор нагрузок на опору и рассчитать нагрузки на грибовидные подножники для случаев, когда на анкерную опору в смежных пролетах действует разное тяжение в проводах или тросах, когда с разных сторон подвешено разное количество тросов или они разной марки;
• при импорте данных по промежуточной опоре с профиля расчет весовых пролетов выполняется с учетом возможной срезки грунта под опоры.

Модуль «Расчет свайных закреплений»

• Сделаны полностью автономные справочники в проекте;
• добавлена возможность экспорта справочников в общие справочники САПРа;
• добавлена функция автоматической «привязки» рассчитанных закреплений на опоры, установленные на профилях.

Модуль «Справочник опор, фундаментов»

В справочнике опор сделано разделение понятий «вылет траверсы» и «длина траверсы» для более точных расчетов.

Модуль «Справочник изоляции»

• Новый пополняемый справочник чертежей AutoCAD арматуры для базовой поставки;
• в справочнике арматуры на каждый элемент есть возможность «привязки» чертежей двух видов с их характеристиками;
• изолирующие подвески в справочнике гирлянд изоляторов и тросовых креплений теперь вводятся в реальной последовательности с проверкой типов сопряжения смежных элементов;
• возможность задавать конкретную строительную длину изолятора для каждой изолирующей подвески;

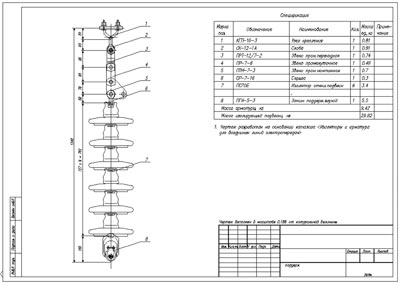

• новая функция создания стандартного чертежа изолирующей подвески со спецификацией простым указанием нужного шифра подвески в справочнике.

Модуль «Продольный профиль ВЛ»

• выбор типа шрифта по умолчанию;
• импорт данных по пикетам и отметкам из сторонних (типа Credo) файлов с округлением этих величин и удалением удвоившихся пикетов;
• добавлен ввод данных по левому и правому поперечнику;
• возможность отрисовки левого и правого поперечников с настройкой типа линий для каждого поперечника (выбор из файла LIN);
• добавлена возможность настройки и отрисовки «срывов» профиля для сложных пересеченных линий ВЛ;
• сделан вариант создания профилей под требования Дальэнергосетьпроект;
• добавлена возможность создания профиля между указанными пикетами.

В завершение обзора информация для тех, кто еще не знаком с нашим программным комплексом, предназначенным для проектирования воздушных линий электропередач от 35 кВ. Он имеет сертификат «Росстандарта» и отвечает требованиям следующих документов: ГОСТ Р ИСО/МЭК 12119­2000 и ГОСТ 28195­89, ПУЭ­7. Комплекс работает на базе AutoCAD, а также программных продуктов, в состав которых входит AutoCAD.

Функционал комплекса соответствует входящим в его состав модулям:

• систематический расчет проводов и тросов, расчет монтажных таблиц провода и троса с учетом остаточных деформаций;
• программа автоматической расстановки опор по профилю;
• программа ручной расстановки опор по профилю;
• программа выравнивания пролетов и оформления профиля;
• ввод данных по переческам;
• расчет и оформление переходов;
• ведомость опор и фундаментов, заказная спецификация на строительные конструкции, программа расчета объемов земляных работ, программа составления заказной спецификации оборудования;
• спецификация оборудования, ведомость гирлянд и изоляторов, ведомость гасителей вибрации, расчет и проверка тоннажного ряда изоляторов;
• ведомость отвода земли под опоры;
• ведомость вырубки просеки;
• объемы по монтажу опор, фундаментов, проводов и тросов;
• справочники и система доступа к ним;
• расчет нагрузок на свободностоящие опоры и грибовидные подножники;
• расчет свайных закреплений опор воздушных линий электропередач;
• программа построения стандартного линейного профиля.

Использование комплекса позволяет решать практически все задачи, связанные с проектированием воздушных линий электропередач. От версии к версии комплекс постоянно модифицируется, исходя из изменений руководящих документов и пожеланий проектировщиков. Сегодня нашим программным комплексом успешно пользуются более 150 предприятий и организаций в Российской Федерации и странах СНГ. Среди наших клиентов такие компании, как: «Севзапнипиэнергопром», ОАО «СевЗап НТЦ», «ИЦ Поволжья», ЗАО «Энергопромпроект», ОАО «ТомскНИПИнефть», ОАО «ТАТНЕФТЬ», ОАО «Мосэнерго», ЗАО «УфаНИПИнефть», ОАО «Гипротрубопровод», а также многие другие авторитетные и уважаемые организации.

САПР и графика 1`2010
