Моделирование процессов сварки при помощи продуктов ESI Group (SYSWELD, PAM-ASSEMBLY)
В настоящее время сварные конструкции нашли широкое применение в судостроении и в других отраслях промышленности и строительства. Поэтому рациональное расходование металла и максимальное повышение производительности труда при их изготовлении приобретают исключительно большое народнохозяйственное значение. Современное состояние сварочной техники открывает неограниченные возможности повышения качества сварных конструкций и снижения затрат труда, времени и средств при их производстве. Однако для рационального использования этих возможностей при проектировании технологических процессов изготовления сварных конструкций необходимы не только качественные, но и количественные зависимости, устанавливающие степень влияния ряда конструктивных и технологических факторов на основные показатели качества сварных конструкций: работоспособность, точность и технологичность.
Краткая справка о программном обеспечении Программа SYSWELD была разработана в 70х годах в Министерстве атомной промышленности Франции, затем была передана для коммерческого внедрения французской фирме FRAMASOFT S.A., подразделению фирмы FRAMATOME, широко известной во всем мире в области разработки технологий, применяемых в атомной промышленности. Фирма FRAMASOFT S.A. сделала из SYSWELD мощный пакет программ виртуального моделирования сварки и термообработки для самых разнообразных областей применения. PAMASSEMBLY является инструментом для моделирования сварки конструкций из тонколистового металла. Программа обладает дружественным интерфейсом и интуитивно понятным алгоритмом работы. Она работает в связке с SYSWELD (последний используется в качестве решателя), что позволяет получать достоверные результаты. |
Наиболее полную и объективную оценку различных вариантов технологии изготовления сварных конструкций можно вести с помощью расчетных методов проектирования технологических процессов. Расчетные методы определения режимов сварки, свойств металла сварных соединений, сварочных деформаций и напряжений, влияния механических приемов борьбы с деформациями (закреплений, обратных выгибов и т.п.) облегчают выбор самых рациональных способов и режимов автоматической, полуавтоматической и ручной сварки, последовательности сборочных и сварочных операций, температуры предварительного подогрева изделия перед сваркой, типа приспособлений и вспомогательного сварочного оборудования, размеров припусков на последующую механическую обработку и др. Для расчета вышеупомянутых критериев сварочных конструкций существует много методик, пособий и т.д., но самым оптимальным методом сегодня является метод конечных элементов.
Именно на его основе работает комплекс програм SYSWELD и PAMASSEMBLY, которые моделируют процессы сварки. Программы представляет компания ESI Group.
PAMASSEMBLY позволяет получить:
- оптимальное расположение зажимов;
- точное определение режимов сварки;
- возможность быстро проверить большое количество конструкций на этапе разработки изделия.
Работа PAMASSEMBLY основана на локальноглобальном подходе (рис. 1). Такой алгоритм работы программы позволяет определять сварочные деформации и остаточные напряжения за очень короткий промежуток времени. Расчет небольшой сварной конструкции, например рамы или каркаса, будет занимать в среднем 4 часа.
Рис. 1. Схема работы программы
Схема работы PAMASSEMBLY
Локальная модель — это сварное соединение, выбранное конструктором по ГОСТ. Оно моделируется с учетом протекания всех физических процессов при сварке. Модели рассчитываются при помощи SYSWELD, а результаты их расчета передаются в PAMASSEMBLY.
В ходе моделирования локальных моделей возможна тонкая калибровка количества вводимого тепла, а также контроль и визуализация тепловых полей (рис. 2).

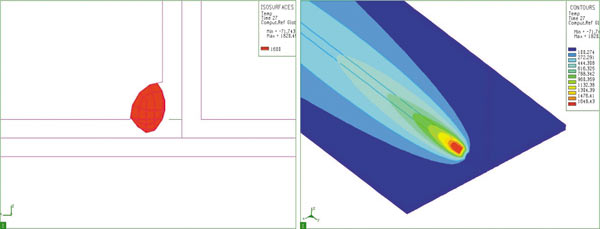

Рис. 2. Работа с SYSWELD
В результате расчета мы можем получить результаты по остаточным деформациям, напряжениям, размерам зерна и фазовому составу металла шва (рис.3).
a
б,в

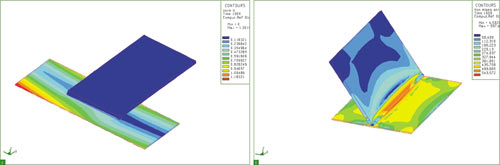

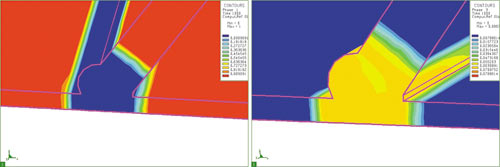

Рис. 3. Данные, получаемые в результате расчета: а — доля феррита в металле шва; б — количество мартенсита в металле шва; в — остаточные напряжения и деформации
Получив результаты, можно выполнить расчет глобальной модели, указав системе, в каких местах сборочной конструкции и в какой временной последовательности данный тип шва будет применяться (рис. 4).

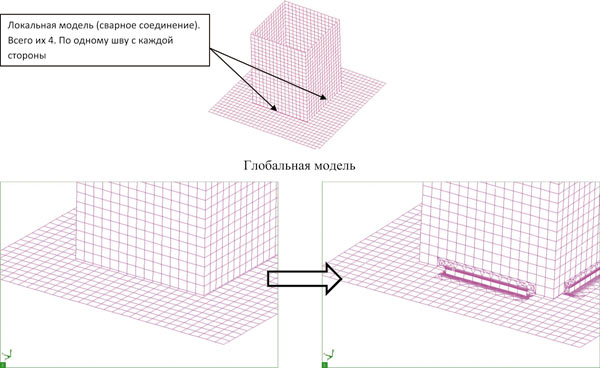

Рис. 4. Перенос локальных моделей на глобальную
Глобальная модель — это вся свариваемая конструкция, без учета сварных швов. Вернее, это 2Dсетка, которая представляет конструкцию.
PAMASSEMBLY, используя результаты соответствующего локального расчета, переносит данные о деформациях и напряжениях локальной модели на глобальную и проводит расчет сварочных деформаций и напряжений по всей сборке, реалистично моделируя заданный технологический процесс.
При глобальном расчете учитывается механическое влияние сварочных кондукторов и других сварочносборочных приспособлений. Сочетание глобального и локального расчетов позволяет многократно проигрывать разные варианты техпроцессов по всей конструкции, добиваясь оптимального результата.
Результаты представляются в виде графиков и диаграмм. Возможен экспорт данных в такие форматы, как JPEG, PNG или TIFF. Также есть возможность создавать видеофрагменты, в которых может быть представлена зависимость различных интересующих вас величин от времени (рис. 5).
а
б
Рис. 5. Вывод расчетных данных: а — поля деформаций в сечении после сварки; б — изменение величины деформации по длине сечения
Вы можете также создавать видеофрагменты, которые помогут представить интересующий вас процесс более полно.
В результате расчетов в PAMASSEMBLY вы получаете конкурентное преимущество, которое позволит вам создавать технологичные сварные конструкции. Кроме того, вы сможете значительно сократить затраты на опытное производство, повысить качество выпускаемой продукции, снизить процент брака, быстрее осваивать новые виды сварки, создавать более сложные сварные конструкции, при этом сокращая объем материальных затрат.
Георгий Биленко
Инженер технической поддержки (отдел инженерного анализа), ООО «Делкам-Урал», Екатеринбург.
 |
|
