KIP7170 — в ногу со временем

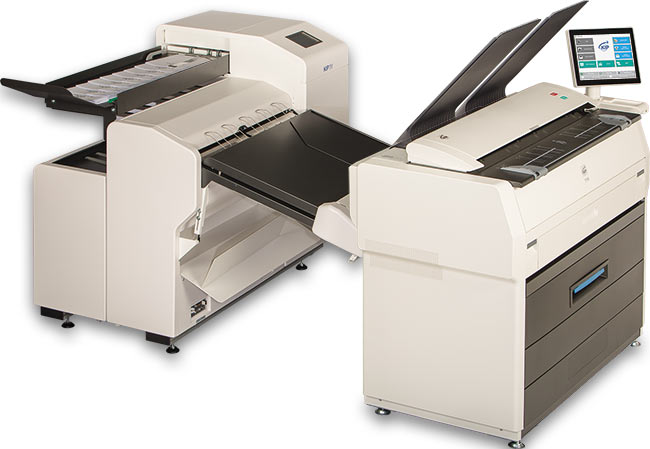

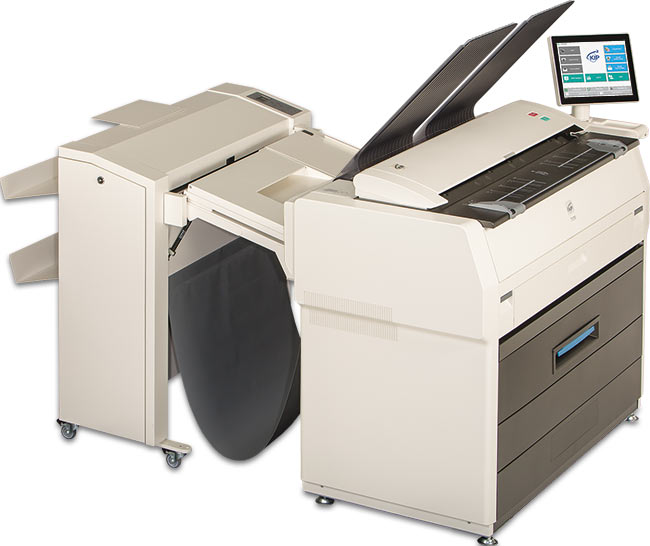

Продолжая повествование о новинках под брендом KIP из Cтраны восходящего солнца, в данной публикации мы хотели бы остановиться на, пожалуй, самой ожидаемой и многообещающей модели, которая в самом ближайшем будущем может стать новым бестселлером на рынке инженерных систем. Стоит напомнить, что этой осенью состоялась международная премьера трех новых моделей черно-белых широкоформатных систем торговой марки KIP производства Katsuragawa Electric. KIP7170, KIP7770 и KIP7970 придут на смену уже хорошо себя зарекомендовавшим системам KIP 7-й серии, которым был посвящен целый цикл статей в предыдущих номерах журнала «САПР и графика». В этой статье мы подробно расскажем о модели, относящейся к самому массовому сегменту широкоформатного оборудования — компактной инженерной системе начального уровня, — KIP7170. Многофункциональная инженерная система KIP7170 по уровню производительности относится к тому же классу, что и предыдущие модели KIP7100 и KIP3100. Инженеры компании Katsuragawa Electric оставили все лучшие особенности предыдущих моделей, проверенные годами успешной работы, и добавили в KIP7170 новые современные решения, относящиеся как к конструкции аппарата, так и к новому программному обеспечению.

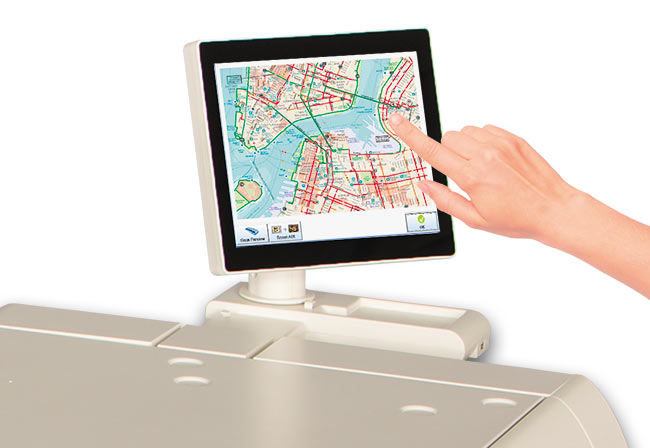

С первого взгляда на новый аппарат внимание привлекает большой сенсорный экран (307 мм).

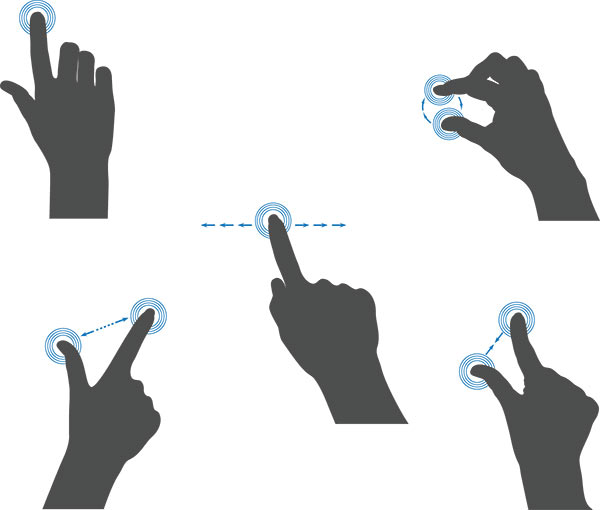

И это не только количественные изменения в лучшую сторону по сравнению с предыдущей моделью. В новой модели используется принципиально новый сенсорный экран емкостного типа, чувствительный к касанию. В предыдущих моделях применялся сенсорный экран резистивного типа, чувствительный к давлению. Этим и объясняется отсутствие в новой модели стилуса — он здесь просто не нужен. Новый экран не только больше — у него еще и повышенная яркость, и повышенное разрешение. С учетом того что в новых моделях реализован предварительный просмотр на сенсорном экране не только черно­белых, но и цветных изображений, новый экран позволяет производить полный предпечатный контроль получаемых отпечатков, в том числе и по точности цветовоспроизведения при печати цветных изображений. Новый сенсорный экран обеспечивает так называемое мультисенсорное управление, знакомое пользователям современных моделей смартфонов и планшетов. Новой системой поддерживается полный набор жестов управления изображением предварительного просмотра.

Сердце системы — контроллер является новым, поскольку в нем применяется новый комплект составных частей, а также операционная система Windows 7. Название у контроллера тоже новое — KS8. В контроллере используются современная материнская плата, более быстрая память DDR3 с возможностью расширения до 4 Гбайт, двухъядерный процессор Celeron G540 c частотой 2,5 ГГц. Применение операционной системы Windows 7 (embedded) позволило получить следующие преимущества:

• более качественное отображение пользовательского интерфейса на сенсорном экране — четкие и сглаженные изображения шрифтов, кнопки и их цвет выделяются более ярко;
• улучшенная производительность — Windows 7 (embedded) запускается, восстанавливается после режима ожидания и отключается быстрее по сравнению с Windows ХР. Ключевым преимуществом является то, что Windows 7 (embedded) использует меньше ресурсов памяти и фоновые приложения запускаются только по мере необходимости;
• улучшенная безопасность и настраиваемый firewall — Windows 7 (embedded) могут быть сконфигурированы для автоматического обновления системы;
• улучшенная поддержка оборудования — Windows 7 (embedded) обладает большей производительностью на многоядерных процессорах и лучше работает с сенсорными экранами.

Для новой системы разработана новая серия программного обеспечения 8.0. Интерфейс новой серии ПО более приспособлен для работы с мультисенсорным экраном. Драйверы и приложения ПО серии 8.0 сертифицированы для применения с операционными системами Windows 7 и Windows 8.

Техническая спецификация KIP7170

Драйверы и приложения ПО серии 8.0 поддерживают работу с аппаратами KIP, на которых установлены предыдущие версии программного обеспечения: 7.3, 7.4 и 7.5. Из многочисленных особенностей новой серии программного обеспечения хотелось бы упомянуть следующие:

• более простая интуитивно понятная работа с цветными функциями;
• ввод ключей для опциональных функций теперь производится в одном месте;
• поддержка одновременной работы трех устройств цветной печати, которыми могут быть цветные принтеры KIP, цветные струйные принтеры различных моделей, цветные многофункциональные офисные устройства;
• предварительный просмотр цветных изображений;
• управление изображениями предварительного просмотра многопальцевым методом (поворот, сдвиг, масштабирование, выбор области интереса).

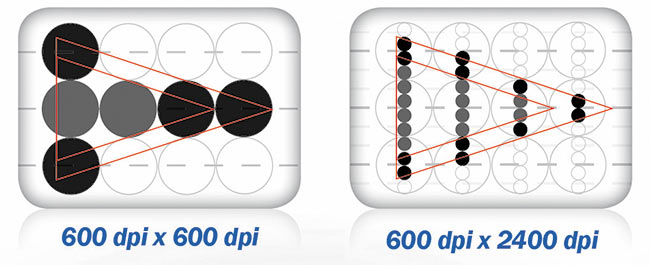

В статье о новом аппарате нельзя не упомянуть о таком важном параметре, как разрешение печати. В KIP7100 использовано разрешение 600x2400 dpi, не применявшееся ранее в аппаратах подобного класса. Столь высокое разрешение позволяет получить недостижимые ранее плавность тоновых переходов, гладкость диагональных линий и точность мелких деталей изображения.

Техническая спецификация KIP7170 (окончание)

Для достижения такого разрешения в аппарате используются новая конструкция печатающей головки, новый фотобарабан, способный реагировать на повышенную частоту импульсов печатающей головки, и новая главная плата аппарата со специальным разъемом программирования FPGA (Field­Programmable Gate Array).

Новая модель отвечает всем требованиям безопасности. Кроме хорошо известного по предыдущим моделям «электронного шредера», удаляющего все следы печатаемого файла на жестком диске, здесь возможно использование безопасной печати. Пользователь, посылая файл на печать из драйвера Windows, драйвера AutoCAD, программ KIP Print или KIP PrintNet, для обеспечения секретности задает специальный PIN­код. Принтер, получив такое задание, не печатает его и ставит в очередь ожидания. Чтобы распечатать это секретное задание, пользователь должен ввести с сенсорной панели соответствующий PIN­код, после чего задание может быть распечатано в присутствии пользователя, который далее будет ответственным за секретность отпечатков данного задания. Следует отметить, что секретные задания, находясь в очереди ожидания, не препятствуют печати других несекретных заданий и никак не отражаются на работе других пользователей.

Хотелось бы также отметить, что в новом аппарате применен картридж более высокой емкости — 400 г, по сравнению с предыдущей моделью, имевшей емкость 300 г. Это небольшое, на первый взгляд, изменение позволит дополнительно отпечатать около 600 линейных метров или примерно 500 копий формата А0.

Многофункциональный аппарат KIP7170 способен выполнять весь спектр операций современного широкоформатного документооборота. Эта новая инженерная система во многом превосходит имеющиеся на рынке модели и по своим возможностям способна удовлетворить самые строгие требования, предъявляемые заказчиками широкоформатного оборудования. До официальной премьеры этого аппарата в России осталось совсем немного времени. Уже буквально с начала следующего года первые машины поступят к отечественным заказчикам и начнут вносить свой небольшой, но от этого не менее ценный вклад в развитее экономики нашей страны.
