«Нео Консалтинг Групп»: как с nanoCAD GeoniCS городская площадь поменяла облик

Ольга Макарова,
ведущий инженер генплана «Нео Консалтинг Групп»
Ольга Макарова,
ведущий инженер генплана «Нео Консалтинг Групп»

Сферой деятельности ООО «Нео Консалтинг Групп» является строительство, реконструкция, капитальный ремонт жилых и нежилых зданий и сооружений, благоустройство. Уникальные проекты компании позволяют создавать условия для комфортного проживания, повышать рекреационную привлекательность территорий, способствовать организации культурно-оздоровительного досуга в парках и скверах.
Компания занимается комплексным проектированием объектов, используя САПР для разработки всех разделов проектной и рабочей документации. «Нео Консалтинг Групп» перешла на российское ПО, выбрав программную линейку на базе Платформы nanoCAD. Весомые аргументы в пользу именно такого выбора — максимальный охват потребностей компании, адекватная стоимость, высокая скорость перехода, возможность обучения и техническая поддержка от разработчика линейки — компании «Нанософт» и ее премьер-партнера «АйДиТи». Ольга Александровна Макарова, ведущий инженер генплана «Нео Консалтинг Групп», рассказывает об опыте использования nanoCAD GeoniCS при разработке проекта реконструкции Октябрьской площади в Екатеринбурге. Выполняя этот проект, специалисты «Нео Консалтинг Групп» вышли на новый уровень автоматизированного проектирования.

Практика работы в новом ПО — лучший способ обучения

В связи с ограничениями по времени освоение нового ПО проходило в процессе работы. Всего за месяц при подготовке проектной и рабочей документации по объектам благоустройства (парки, набережные) и капитального строительства был опробован функционал Платформы nanoCAD с модулем «3D», программ nanoCAD GeoniCS, nanoCAD BIM Отопление. Благодаря схожести интерфейса nanoCAD с ранее применявшейся САПР AutoCAD адаптация не заняла много времени. Кроме того, проектировщики самостоятельно обучались возможностям и принципам работы в новом ПО, используя обширную видеобиблиотеку на YouTube-канале «Нанософт». А необходимое техническое сопровождение, включая помощь в настройке шаблона и листов для печати, добавление пользовательских таблиц и ведомостей, предоставил региональный партнер по внедрению — компания «АйДиТи».

Попробовали nanoCAD GeoniCS. Оказалось, есть достойная замена Civil 3D

«Нео Консалтинг Групп» ведет множество проектов общественных пространств, а потому лучшим помощником при автоматизации проектно-изыскательских работ в области землеустройства, изысканий и генплана с соблюдением требований российского законодательства стала для нас программа nanoCAD GeoniCS.

Чаще всего мы используем ее непосредственно для черчения различных объектов, создания проектных поверхностей с последующим выполнением расчета земляных масс, а также для подшивок.

В программе можно не только создать плоскостное решение территории, но и увидеть его трехмерное представление, которое помогает в работе с заказчиками, позволяя наглядно показать результат, который в дальнейшем будет реализован на местности.

При этом есть ряд функциональных особенностей, к которым понадобилось привыкать. Например, необходимость заново отстраивать поверхность, чтобы увидеть внесенные изменения. Или удалять элементы поверхности через ряд специальных функций, тогда как ранее, при проектировании в Civil 3D, удаление выполнялось нажатием на клавишу Delete. Пришлось даже прикрепить к монитору стикер с надписью «Удалять всегда в поверхности», чтобы за нее цеплялся взгляд, а сама информация записывалась на подкорке, доводя до автоматизма новый навык.

Реконструкция Октябрьской площади

Октябрьская площадь, которую иногда называют Театральной (рис. 1), находится в историческом центре Екатеринбурга, на правом берегу центрального городского пруда реки Исеть. Заказчик — городская администрация — доверил проект благоустройства площади именно нам как компании, имеющей богатый опыт выполнения подобных работ. Для «Нео Консалтинг Групп» это был первый проект с активным использованием nanoCAD GeoniCS.

Рис. 1. Октябрьская площадь

Рис. 1. Октябрьская площадь

Прежде всего мы выполнили оцифровку ситуации, используя существующую поверхность земли (рис. 2), которую предоставил субподрядчик по инженерно-геодезическим изысканиям.

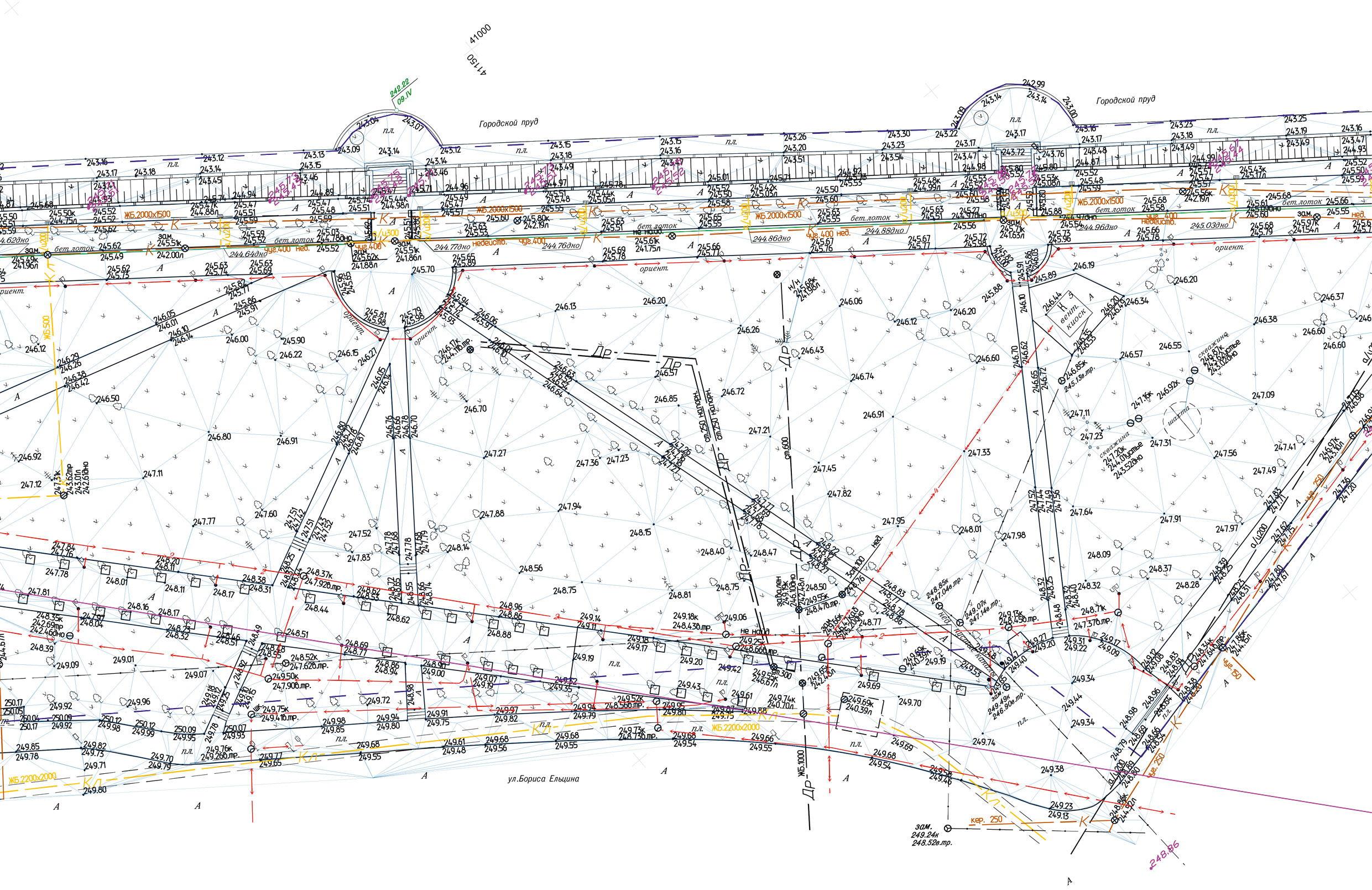

Рис. 2. Модель существующей поверхности Октябрьской площади

Рис. 2. Модель существующей поверхности Октябрьской площади

Следующим этапом проекта стало автоматизированное формирование плана демонтажа (рис. 3) — с применением инструментов nanoCAD GeoniCS, предназначенных для генерации табличных отчетов на основе данных цифровой модели. Для плана демонтажа была сгенерирована таблица с подсчетом объемов работ: «Ведомость демонтажа».

Рис. 3. План демонтажа

Рис. 3. План демонтажа

Далее начался процесс создания цифровой модели, которая в завершенном виде представляет конечный результат реконструкции. На этом шаге вносились изменения в цифровую модель существующей поверхности земли. В соответствии с техническим заданием на существующий рельеф были добавлены детская площадка, пешеходные дорожки, лестничные сходы и ряд других объектов (рис. 4).

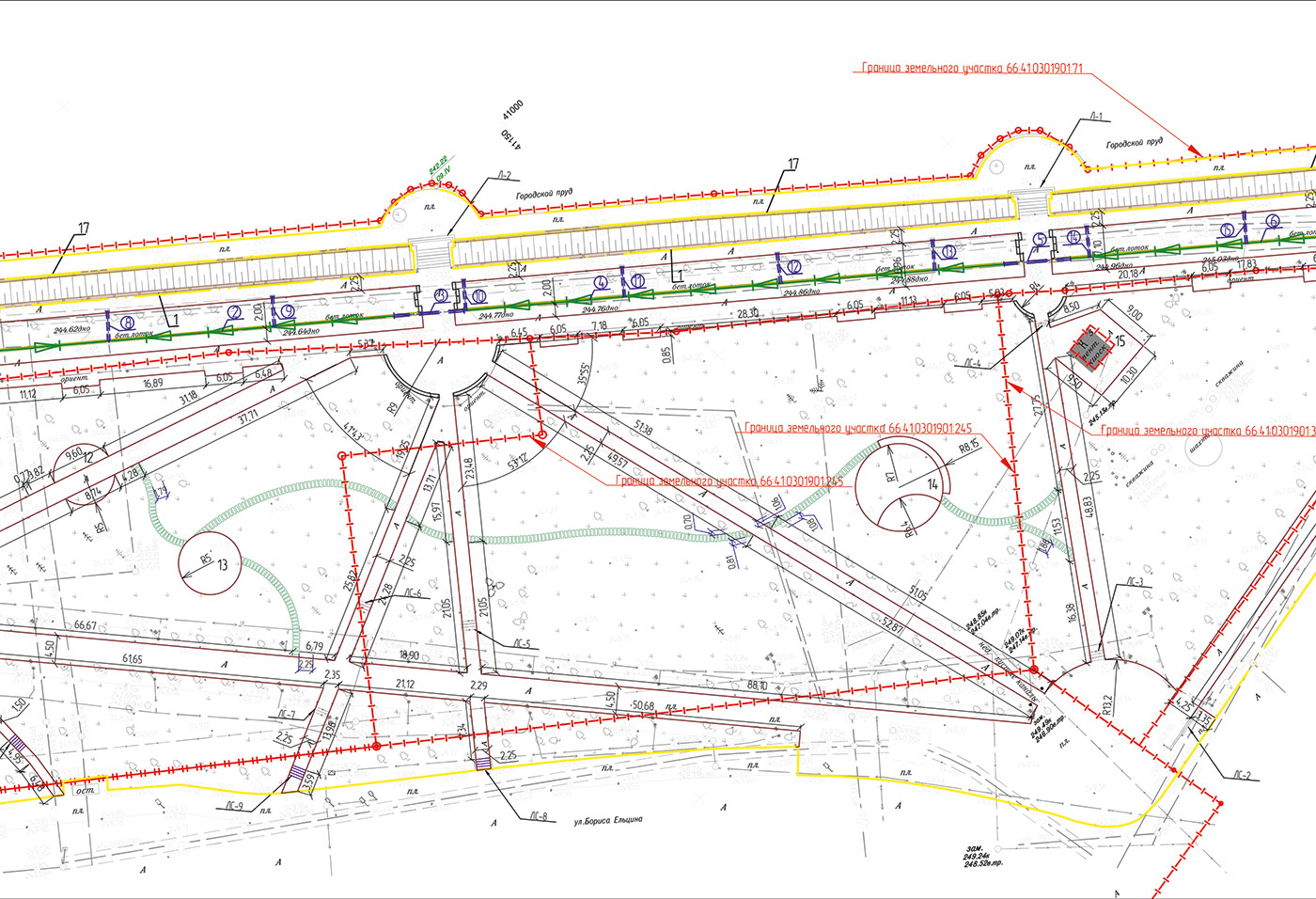

Рис. 4. Горизонтальная планировка участка в проекте реконструкции Октябрьской площади

Рис. 4. Горизонтальная планировка участка в проекте реконструкции Октябрьской площади

Основной этап создания цифровой модели — работа с вертикальной планировкой площадки (рис. 5): моделирование внутренних и внешних границ проектирования, формирование опорных точек планировки на осях тротуаров, построение структурных линий тротуаров, беговых дорожек, подпорных стен и т.д.

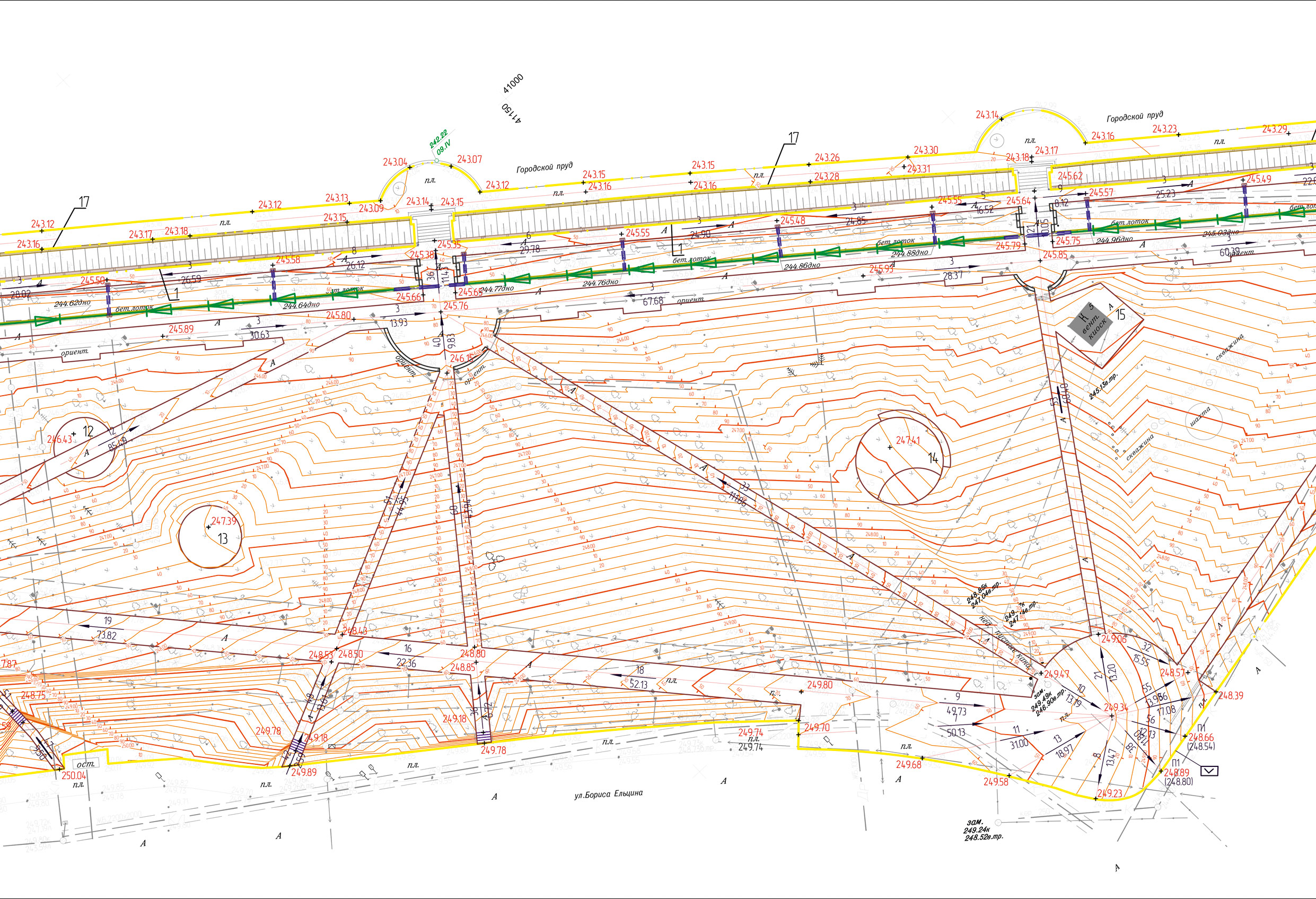

Рис. 5. Вертикальная планировка участка в проекте реконструкции Октябрьской площади

Рис. 5. Вертикальная планировка участка в проекте реконструкции Октябрьской площади

Полученная новая цифровая модель и исходная модель поверхности земли позволили выполнить расчеты, необходимые для построения плана земляных масс (рис. 6), с определением объемов земляных работ. В nanoCAD GeoniCS решение этой задачи автоматизировано.

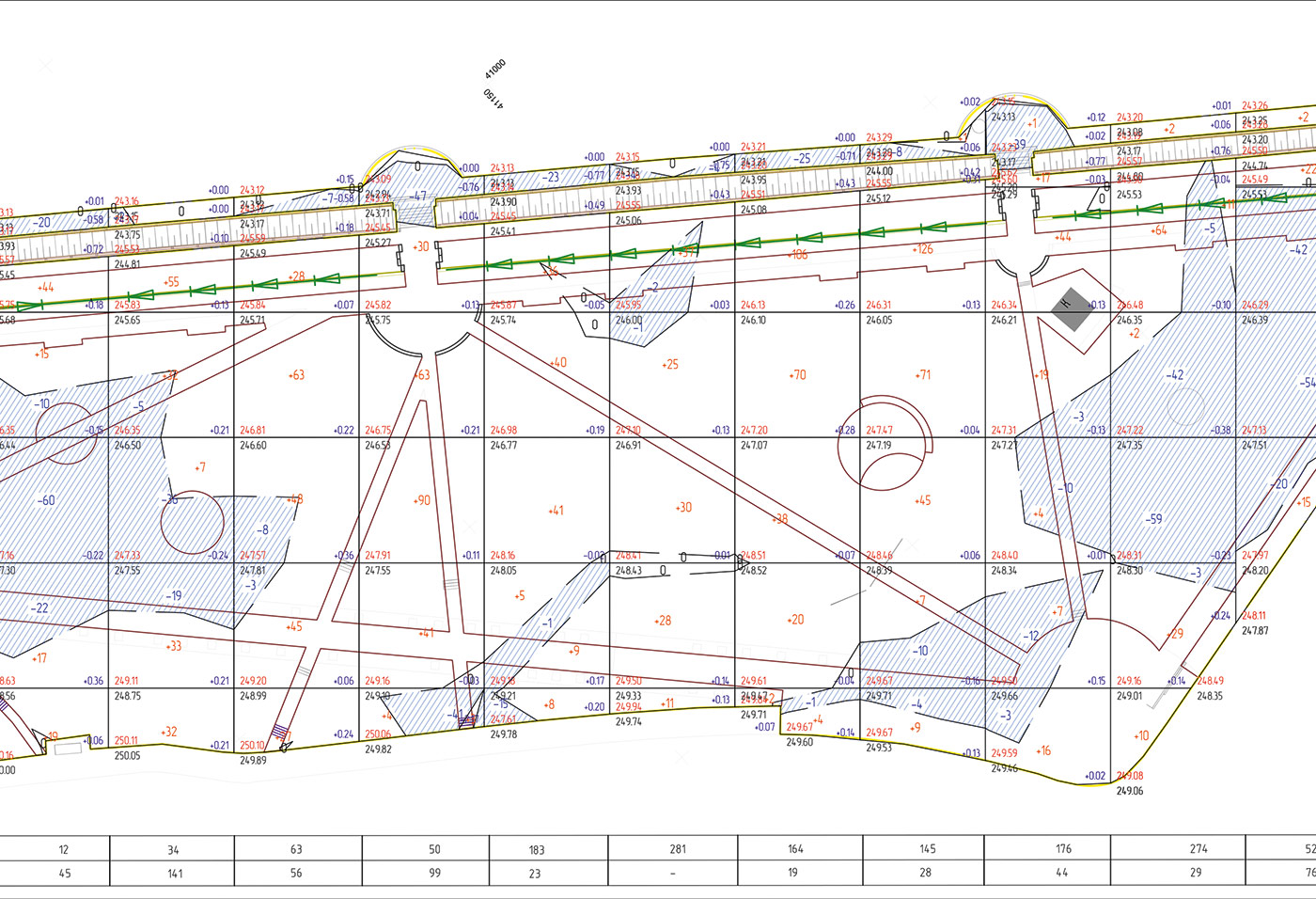

Рис. 6. План земляных масс в проекте реконструкции Октябрьской площади

Рис. 6. План земляных масс в проекте реконструкции Октябрьской площади

Когда готова цифровая модель планируемого рельефа, можно приступать к созданию модели благоустройства. Проект благоустройства Октябрьской площади включал замену покрытий, размещение детской площадки, а также площадки для отдыха взрослых, высадку деревьев, устройство цветников и газонов, размещение малых архитектурных форм (рис. 7).

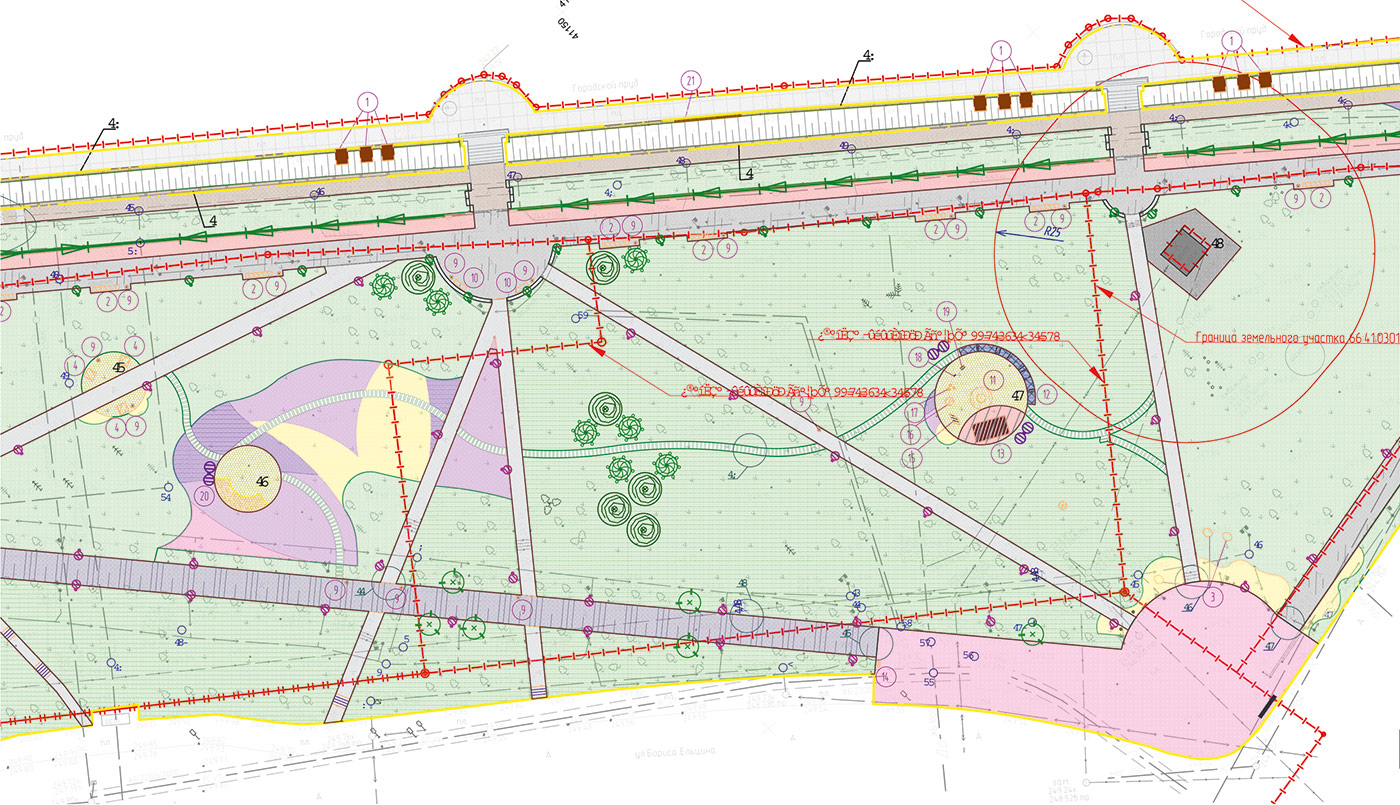

Рис. 7. План благоустройства территории в проекте реконструкции Октябрьской площади

Рис. 7. План благоустройства территории в проекте реконструкции Октябрьской площади

В nanoCAD GeoniCS формирование модели благоустройства выполняется путем размещения элементов модели, представляющих те или иные элементы благоустройства. В дальнейшем программа позволяет автоматически сформировать на основе модели соответствующую документацию: ведомости подсчета оборудования и площади различных покрытий.

По результатам проектирования с применением nanoCAD GeoniCS формируется комплект документации, необходимый для выполнения работ, и создается цифровая модель, которая отображает в объеме принятые технические решения.

Цифровая модель может быть использована для демонстрации результатов проектирования заказчику — не каждый человек может прочитать в чертежах замысел проектировщика. Цифровая модель знакомит с этим замыслом более наглядно (рис. 8). Кроме того, она будет очень полезна при последующем создании дизайнерского представления технических решений (рис. 9).

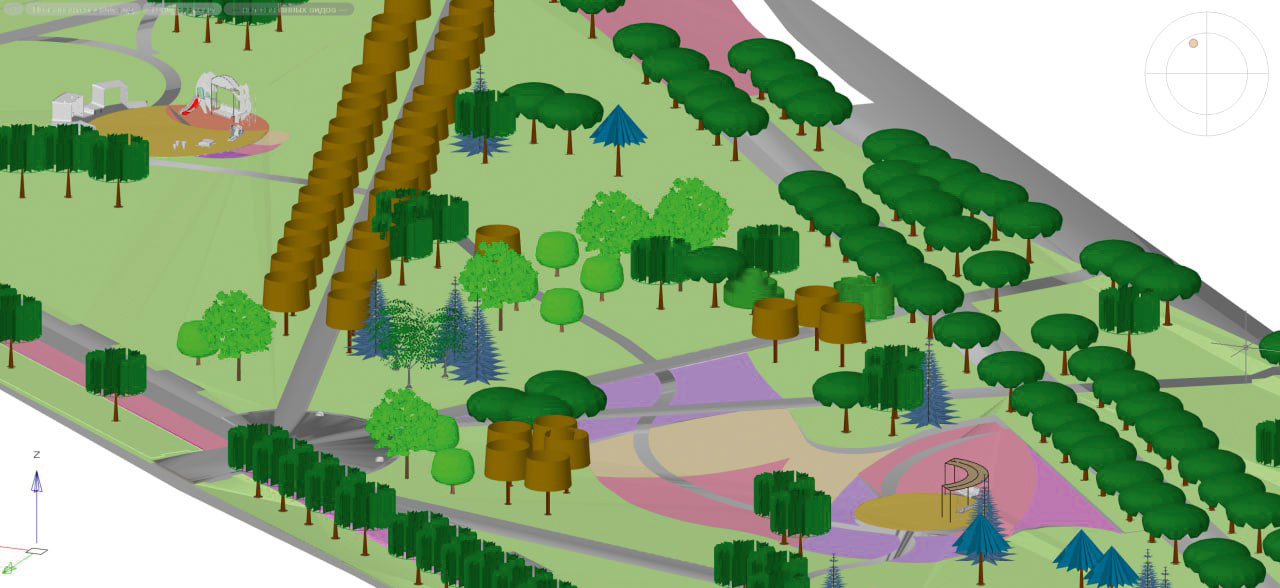

Рис. 8. Цифровая модель проекта реконструкции Октябрьской площади

Рис. 8. Цифровая модель проекта реконструкции Октябрьской площади

Рис. 9. Модель сквера, выполненная дизайнером

Рис. 9. Модель сквера, выполненная дизайнером

Тем не менее основное назначение цифровой модели — это агрегация всех технических решений в единое представление, которое в дальнейшем используется для получения тех или иных сведений (в частности, для генерации таблиц, ведомостей, картограмм и графической части чертежей). Такой подход дает возможность более наглядно описать технические решения благодаря их объемному представлению, что позволяет избежать большого количества ошибок.

Сотрудники «Нео Консалтинг Групп» высоко оценили программные продукты от российского разработчика и в дальнейшем планируют более широко применять линейку nanoCAD для увеличения производительности, оптимизации рабочих процессов и повышения качества выпускаемой проектной документации.
