«ОМНИ Проект»: как с nanoCAD BIM ВК ускорить проектирование на 40%

Краснодарская компания «ОМНИ Проект» занимается инженерно-техническим проектированием, уп-равлением проектами строительства, осуществлением строительного контроля и авторского надзора. Специалисты компании поделились опытом создания проекта водоснабжения школы на 1100 учащихся в Краснодаре с применением nanoCAD BIM BK — программы для проектирования и расчета моделей внутренних систем водоснабжения, канализации и пожаротушения.
Услуги комплексного внедрения, включая поставку лицензий и техническую поддержку, предоставила компания «СИЭС Групп» —премьер-партнер «Нанософт».

Задача

Осенью 2023 года компания получила заказ на проектирование внутренних систем водоснабжения и водоотведения для трехэтажной школы на 1100 учащихся. Среди поставленных условий — последующее прохождение государственной экспертизы проектной документации (формирование стадии П), а также формирование и передача заказчику сводной BIM-модели систем водоснабжения и водоотведения в рамках реализации Постановления Правительства РФ от 15 сентября 2020 г. № 1431.

Специалистам «ОМНИ Проект» предстояло спроектировать инженерные системы:

  • хозяйственно-питьевого водоснабжения (горячего и холодного);
  • хозяйственно-бытовой канализации;
  • производственной канализации (отдельно для помещений столовой).

Команда проекта со стороны заказчика: руководитель — главный инженер Вадим Кубанкин, основной исполнитель — инженер 2-й категории Наталья Чижевская, соисполнитель — инженер 3-й категории Виталий Медведский.

О компании «СИЭС Групп»

АО «СИЭС Групп» более 30 лет успешно занимается разработкой, поставкой и внедрением инженерного программного обеспечения (ПО), его кастомизацией под нужды заказчика, формированием технических требований к внедряемым системам, обучением работе с ПО и инженерными данными, а также предоставляет услуги в области анализа бизнес-процессов, связанных с созданием и использованием инженерных решений. Компания успешно объединяет опыт мировых и собственных разработок, создавая технологии для российского рынка.

Официальный сайт: www.cs-gr.ru

Выбор ПО в пользу соответствия ГОСТу

«Мы выбирали ПО, отвечающее требованиям действующих нормативов в проектировании, а также соответствующее ГОСТу в части оформления конечной документации для передачи на госэкспертизу», — отмечает Вадим Кубанкин.

Для реализации проекта компания использовала комбинацию решений «Нанософт»:

  • десять рабочих мест на Платформе nanoCAD;
  • два рабочих места nanoCAD BIM ВК;
  • одно рабочее место nanoCAD GeoniCS.

Основной продукт для реализации проекта — nanoCAD BIM ВК — был выбран благодаря таким его возможностям, как:

  • «коробочные» расчеты выстроенной модели инженерных сетей водоснабжения и водоотведения;
  • автоматический подбор оптимальных диаметров для минимизации мощности применяемого насосного оборудования;
  • автоматическое формирование спецификации по построенной модели сетей, что очень удобно при проведении госэкспертизы спецификации оборудования и материалов, заложенных в проект;
  • создание требуемой заказчиком максимально подробной модели проектируемых систем и возможность последующего формирования сводной BIM-модели объекта.

Специфика проекта

Современная школа — это комплекс, в котором размещаются зоны обучения со стандартными кабинетами и со специализированными классами для занятий робототехникой, информатикой, технологией и иными дисциплинами, а также помещения для спорта, столовая с линией приготовления пищи и др.

«Сложность проектирования водоснабжения такого объекта — в различиях норм водопотребления для учебно-административной зоны и зоны столовой, а также в различии структуры водопотребления, сантехнического оборудования, водоразборной арматуры в помещениях с разным функционалом. Это усложняет подсчеты для выпуска спецификации изделий и материалов, а также для подачи на экспертизу соответствия сметной документации», — рассказывает Наталья Чижевская.

Широкая номенклатура санитарно-технического оборудования включала следующее оборудование:

  • стандартные раковины и рукомойники со смесителями для учебных кабинетов;
  • водоотводные лотки и душевые сетки в душевых для персонала и для спортивного зала;
  • специализированное моечное оборудование и оборудование для подготовки и приготовления пищи в столовой.

Система водоснабжения предусматривалась тупиковой с нижней разводкой, состоящей из пластиковых и стальных трубопроводов. Система водоотведения — закрытой, самотечной, из полимерных раструбных трубопроводов.

Максимально эффективно применяя инструменты nanoCAD BIM ВК, команда «ОМНИ Проект» почти вдвое сократила общее время проектирования, свела к минимуму риск появления ошибок, а также нашла решение нескольких специфических задач.

О компании «Нанософт»

«Нанософт» — российский разработчик инженерного ПО: технологий автоматизированного проектирования (CAD/САПР), информационного моделирования (BIM/ТИМ) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Флагманский продукт — Платформа nanoCAD — универсальная САПР для создания чертежей и 3D­моделей с прямой поддержкой *.dwg­формата.

Миссия компании — формирование условий для массового оснащения российского рынка лицензионными, качественными и доступными отечественными программными продуктами. «Нанософт» помогает своим заказчикам достичь импортонезависимости в области инженерного ПО, что позволяет гарантированно защитить критичес­ки важную ИТ­инфраструктуру. Все программные продукты компании включены в Единый реестр российских программ для электронных вычислительных машин и баз данных.

Официальный сайт: www.nanocad.ru

Реализация проекта в nanoCAD BIM ВК

Первая сложность состояла в необходимости создать базу части применяемого в проекте оборудования, особенно для столовой. С помощью инструмента создания и редактирования базы оборудования специалисты «ОМНИ Проект» внесли в проект точные параметры водопотребления для каждой позиции, а также создали трехмерные отображения для сводной BIM-модели.

Далее предстояло рассчитать диаметры магистральных и питающих трубопроводов, определить потребные напоры насосного оборудования. Для этой цели специалисты применили встроенный расчетный инструмент, который основывается на гидравлических параметрах оборудования из базы данных.

«Расчет организован в соответствии с действующими строительными нормами с учетом характеристик и количества оборудования, а также графика водопотребления и вероятности его действия. Таким образом, оптимально подобранные диаметры трубопроводов позволяют уменьшить суммарные потери давления, сократить мощность насосного оборудования и затраты на его обслуживание», — комментирует Вадим Кубанкин.

Применение nanoCAD BIM BK также обеспечило возможность проведения более точных расчетов расхода на участках сетей, благодаря тому что при построении модели учитываются уникальные параметры водоразборной арматуры, в том числе для помещений столовой.

На финальном этапе требовалось оформить полученные планы и схемы систем и выпустить документацию в соответствии с требованиями ГОСТа.

«Эту задачу мы решили с помощью автоматической расстановки аннотаций на элементах сетей. При этом указываемые параметры (наименования стояков, диаметры трубопроводов, уклоны, отметки труб и т.д.) также автоматически задавались на выносках с учетом расчетной модели сети», — отмечает Наталья Чижевская.

Результат: сокращение сроков проектирования на 40%

В ходе проектирования достигнуты следующие промежуточные цели:

  • проведен подсчет материалов и оборудования для выпуска спецификации с учетом различий в нормах и структуре водопотребления, сантехническом оборудовании, водоразборной арматуре помещений с разным функционалом;
  • с помощью инструмента создания и редактирования базы оборудования создана база данных части применяемого в проекте оборудования, в том числе для столовой;
  • созданы трехмерные отображения оборудования для сводной BIM-модели;
  • с использованием встроенного расчетного инструмента, который основывается на гидравлических параметрах оборудования из базы данных, рассчитаны диаметры магистральных и питающих трубопроводов, определены необходимые напоры насосного оборудования;
  • благодаря тому что при построении модели учитываются уникальные параметры водоразборной арматуры, проведены высокоточные расчеты расхода на участках сетей;
  • сформирована сводная BIM-модель систем водоснабжения и водоотведения;
  • полученные планы и схемы систем, а также документация по проекту оформлены и выпущены в соответствии с ГОСТ.

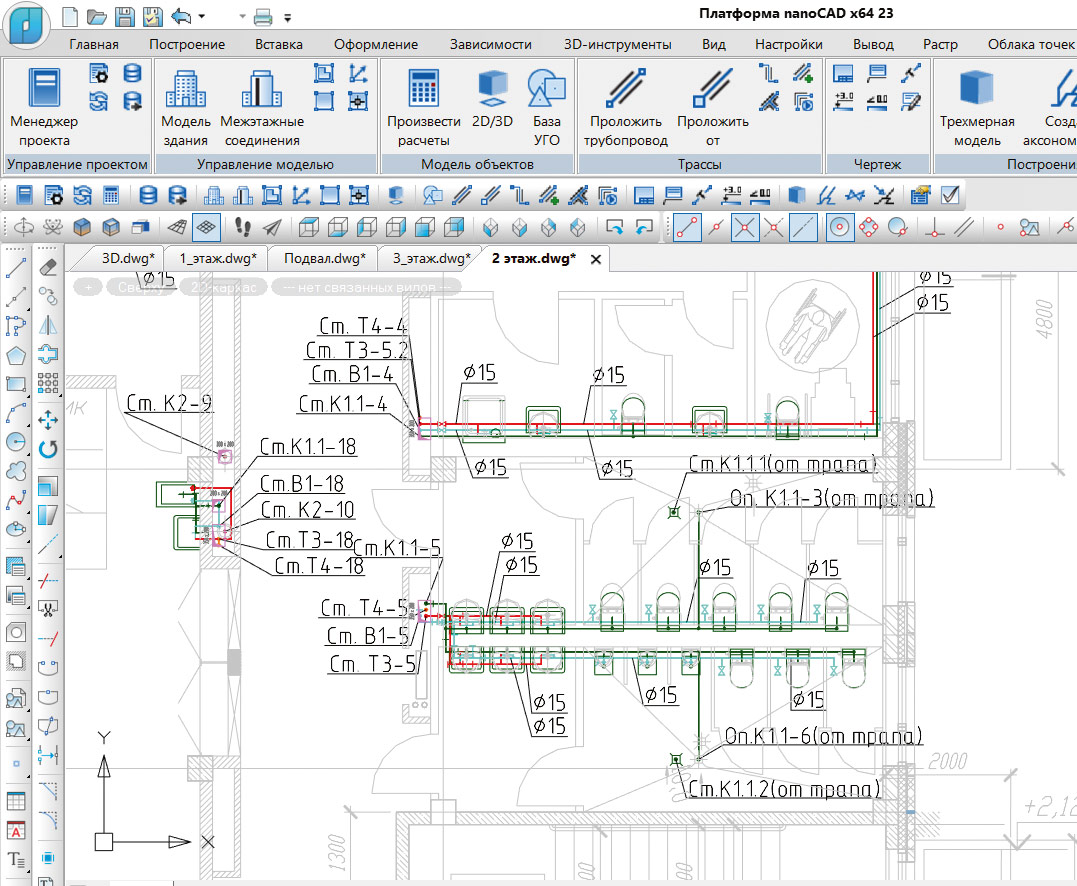

Планы системы водоснабжения и водоотведения, выполненные в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

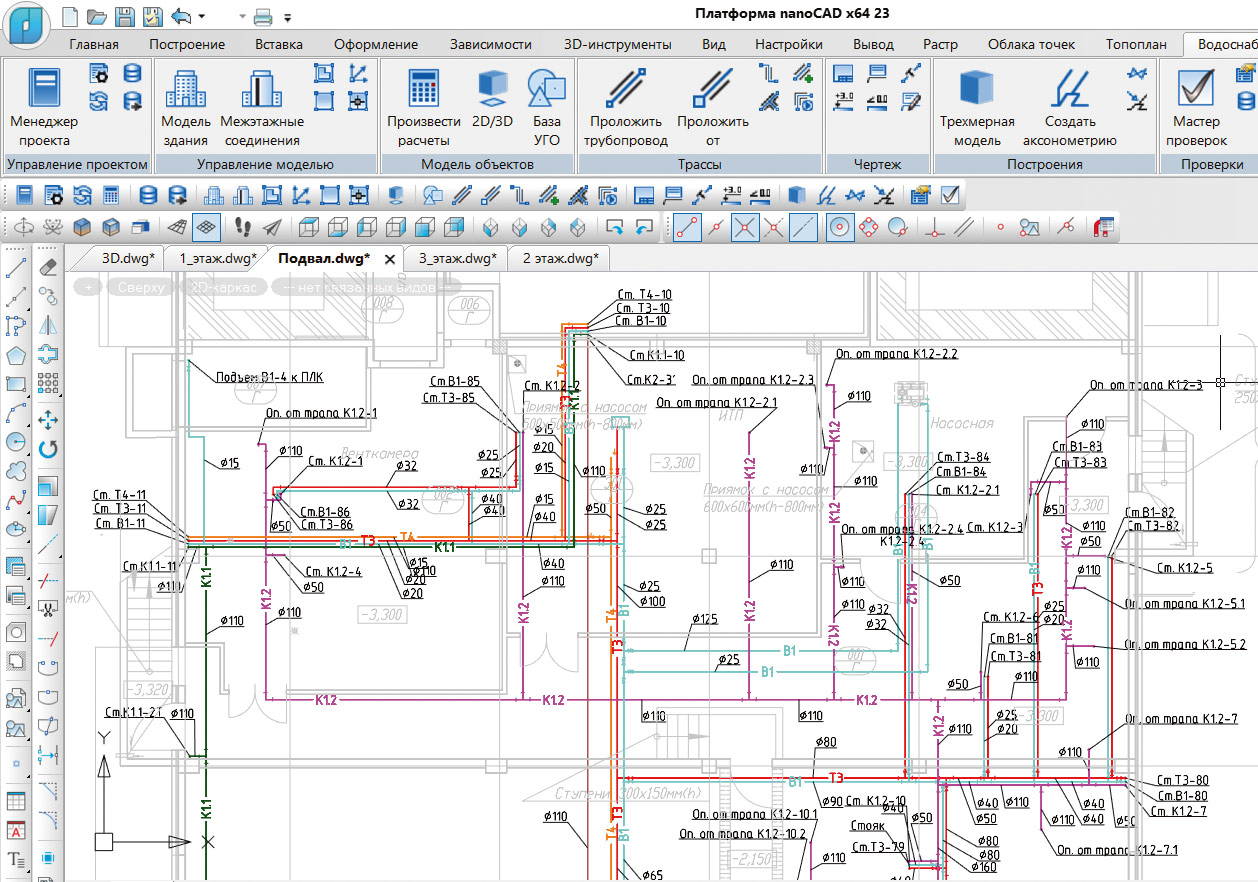

Планы системы водоснабжения и водоотведения, выполненные в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

Планы системы водоснабжения и водоотведения, выполненные в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

«С помощью nanoCAD BIM ВК мы сократили сроки проектирования. Ранее от получения исходных данных до момента выпуска финальной документации по подобным проектам проходило не менее трех месяцев с учетом ручного начертания схем, их расчета и расстановки аннотаций. Комплекс nanoCAD BIM ВК позволил нам разработать проект за два месяца», — отмечает Вадим Кубанкин.

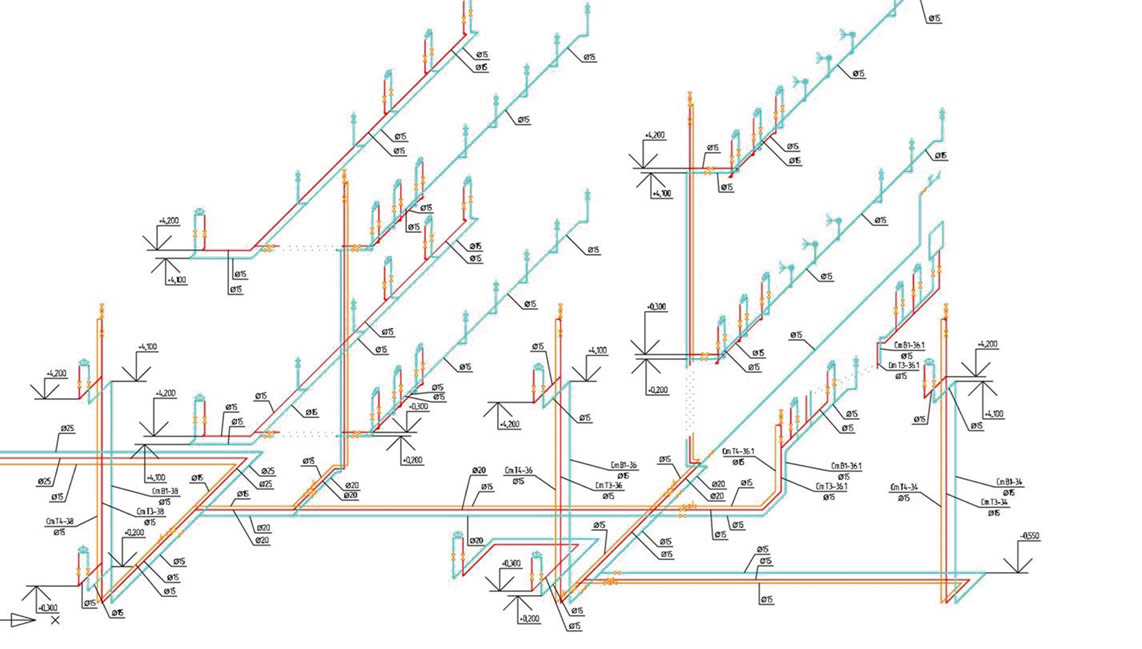

Аксонометрическая схема системы водоснабжения и водоотведения, выполненная в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

Аксонометрическая схема системы водоснабжения и водоотведения, выполненная в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

Таким образом, применение nanoCAD BIM BK позволило на 40% повысить эффективность проектирования благодаря автоматизации при расчете модели сетей, выгрузке их схем, аннотировании элементов, формировании спецификаций оборудования, изделий и материалов. В дальнейшем использование nanoCAD BIM BK помогло сэкономить время при прохождении госэкспертизы, поскольку проект был выполнен в соответствии со всеми отраслевыми нормами и требованиями к оформлению документации.

3D-модель системы водоснабжения и водоотведения, выполненная в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

3D-модель системы водоснабжения и водоотведения, выполненная в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

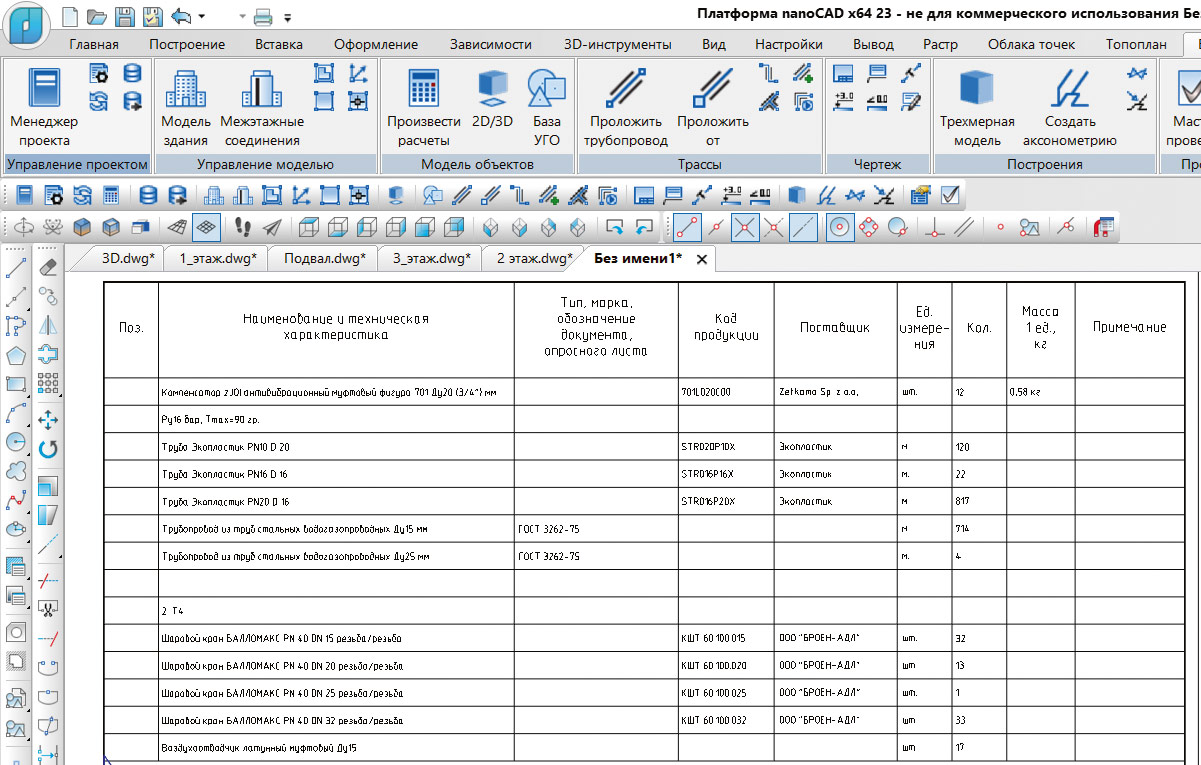

Спецификация оборудования, изделий и материалов, сформированная в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре

Спецификация оборудования, изделий и материалов, сформированная в nanoCAD BIM ВК по проекту трехэтажной школы на 1100 учащихся в Краснодаре
