«Кулибин» — особая экономическая зона (ОЭЗ) промышленнопроизводственного типа в Дзержинске Нижегородской области. Общая площадь — 724,7 га, с потенциалом до 6000 га. Эта уникальная площадка с благоприятными условиями для развития бизнеса и инноваций стимулирует промышленное производство и привлекает инвестиции, способствует созданию новых рабочих мест. В ее экосистему входят транспортнологистическая, инженерная, научнообразовательная, деловая и рекреационная инфраструктура, таможенный центр, жилой и гостиничноресторанный комплексы — с реализацией до 2030 года.
Особое внимание здесь уделяется точности и детализации проектных решений, а также координации между различными участниками проекта. Рассмотрим, как применение программного комплекса nanoCAD GeoniCS помогает АО «Корпорация развития Нижегородской области», управляющей компании ОЭЗ «Кулибин», эффективно решать поставленные задачи, обеспечивая высокую степень автоматизации и интеграции данных.
Заказчик АО «Корпорация развития Нижегородской области» — единый центр поддержки инвестиционных проектов: от сбора информации о регионе до ввода объектов в эксплуатацию. Обеспечивает взаимодействие с инвесторами, органами исполнительной власти и местного самоуправления, субъектами естественных монополий и иными организациями. Корпорация управляет проектами общей стоимостью более 200 млрд руб., на ее сопровождении находится порядка 18 концессионных проектов и 157 инвестиционных проектов в Нижегородской области. На правах управляющей компании ОЭЗ «Кулибин» корпорация разрабатывает для резидентов планировку сетей инженерной и транспортной инфраструктуры, а также является владельцем конституционного плана всей площадки. Задачи и решение С каждым годом количество заказов возрастало, требовалось управлять всё более значительными объемами информации, предоставляемой резидентам. Бесконечное расширение штата — не самый эффективный путь решения этой проблемы. Необходимо было повышать производительность труда, а значит и внедрять новые технологии проектирования, осваивая специализированное программное обеспечение, которое позволило бы специалистам генплана эффективно справляться с большой нагрузкой. В компании уже работали в базовой Платформе nanoCAD. При изучении рынка ознакомились с nanoCAD GeoniCS, а затем, выполнив тестирование и убедившись в наличии заявленного функционала, приняли решение о закупке. |
Критерии, определившие выбор продуктов «Нанософт»
- Наличие специальных инструментов для создания генеральных планов и вертикальной планировки, автоматическая разбивка картограммы.
- Построение поверхности по различным данным (точки, горизонтали).
- Автоматическое формирование ведомостей по построенным данным.
- Возможность осуществлять бесшовную передачу поверхности в смежные разделы.
Результаты
Оценивая опыт использования nanoCAD GeoniCS при решении задач, связанных с планированием и размещением объектов на территории ОЭЗ «Кулибин», инженерыпроектировщики отметили, что программный комплекс предоставляет удобные инструменты создания цифровых моделей местности и управления такими моделями.
Благодаря отлично организованному обмену данными между смежными разделами и наличию специализированных инструментов создания генеральных планов, время выполнения проектов сократилось с четырех месяцев до двух. Устранены ошибки в расчетах объемов земляных масс (рис. 1), что значительно повысило точность и эффективность работы.
Также удалось существенно уменьшить сроки оформления выходной документации, что позволило оптимизировать весь процесс проектирования. Все перечисленные достижения стали результатом слаженной работы команды и внедрения современных технологий, а это, в свою очередь, создало благоприятные условия для дальнейшего развития и совершенствования.
«Мы достигли своей главной цели: повысили производительность выполнения проектов. Благодаря автоматизации множества функций мы не только смогли существенно сократить сроки проектирования, но и создали более благоприятные условия для наших сотрудников.
С помощью nanoCAD GeoniCS оптимизированы рабочие процессы, что положительно повлияло на результаты нашей деятельности. Теперь мы можем с легкостью выдавать технические условия подключения к нашим сетям и тем самым помогать инвесторам.
В итоге стремление к инновациям и высокий уровень взаимодействия между различными участками работы обеспечили значительное улучшение организации процессов, позволяя сократить временны´е затраты и повысить качество конечного результата», — отметил Алексей Константинович Коляда, директор дирекции по проектированию АО «Корпорация развития Нижегородской области».

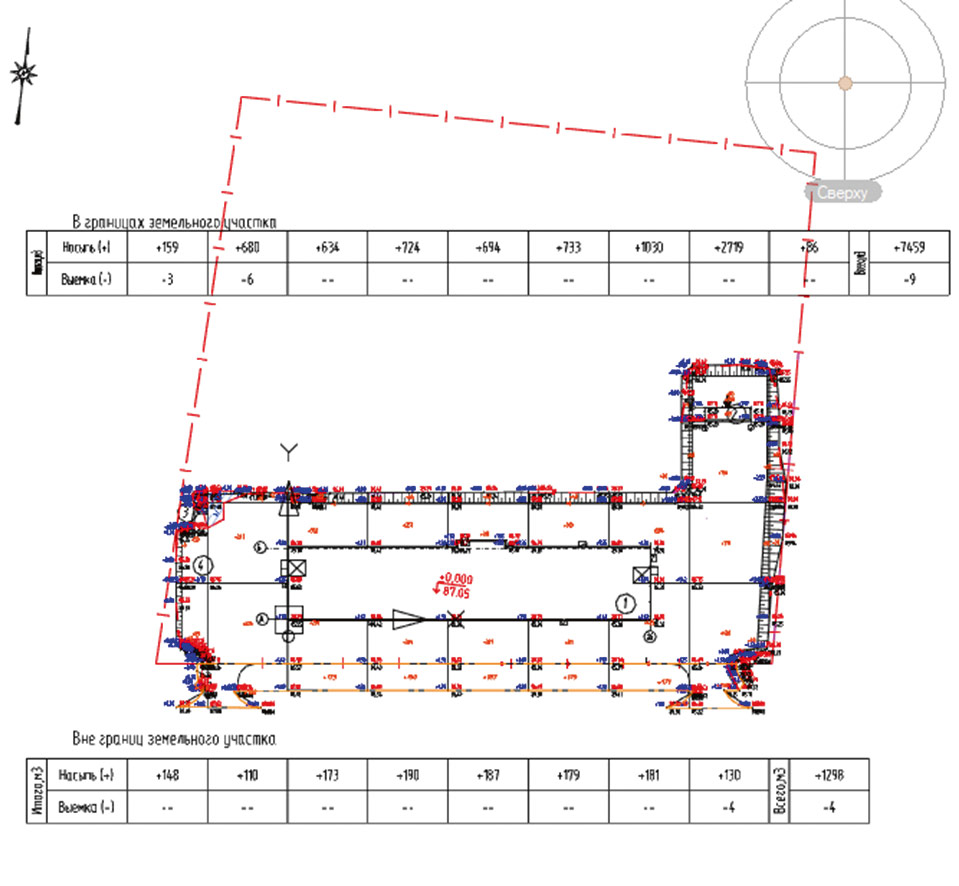

Рис. 1. Объем земляных масс, рассчитанный в nanoCAD GeoniCS
Упрощение подготовки исходных данных
Проектировщикам приходится работать с самыми разными форматами: готовой подосновой в формате *.dwg, сканами чертежей в PDF, только с кадастровыми выписками или только картинками подосновы в растровых форматах. Это усложняет работу, а потому первый ее этап — подготовка подосновы с помощью nanoCAD GeoniCS.
Пример 1

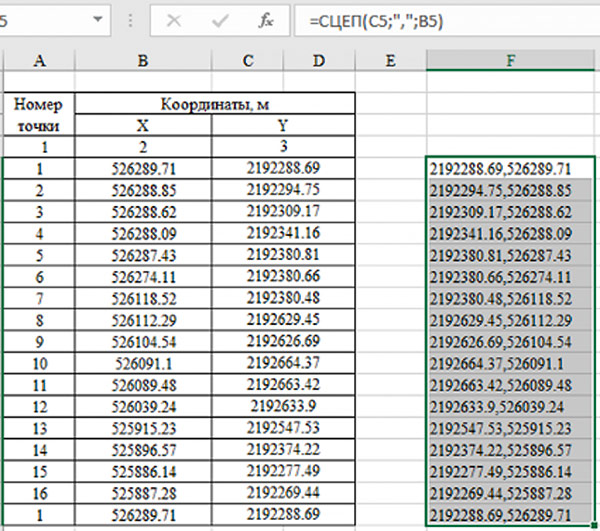

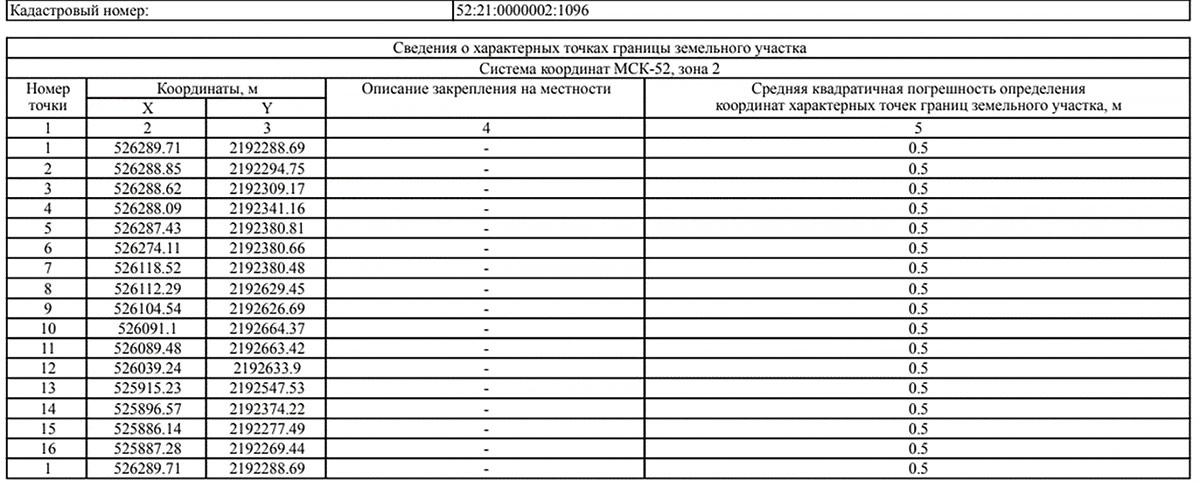

Когда геодезисты не предоставили никакой информации, проектировщикам нужно получить кадастровые границы из исходных данных. На рис. 2 показан фрагмент кадастровой выписки — чаще всего это PDFфайл. Чтобы получить готовые кадастровые границы, достаточно вставить в nanoCAD GeoniCS формулу и выделенный фрагмент.

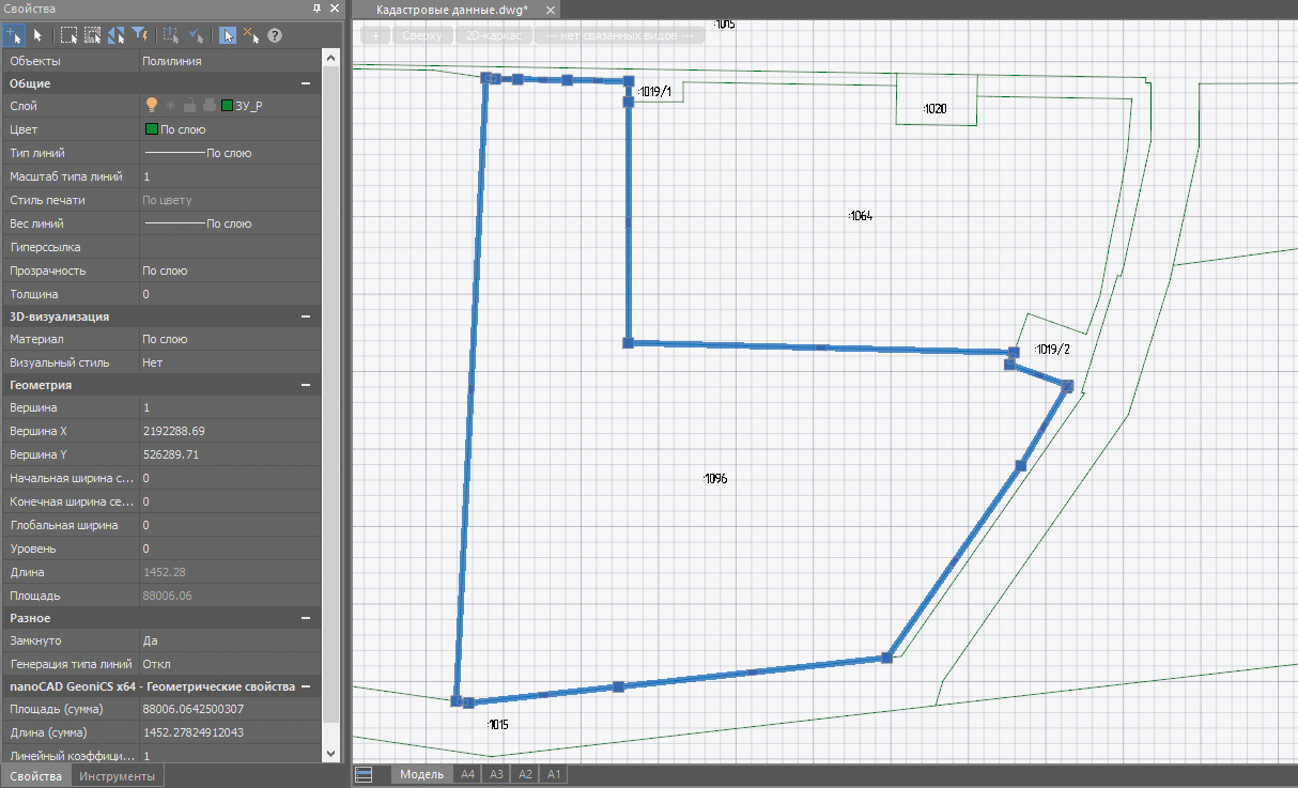

Рис. 2. Получение кадастровых границ с применением nanoCAD GeoniCS
Пример 2
Геодезисты присылают *.dwgфайлы с подосновами разной степени проработанности. Например, геоточки иногда находятся не на нужной отметке, а на нулевой. А инженерам принципиально важно, чтобы подоснова в точности отображала реальность. С помощью nanoCAD GeoniCS они могут построить существующую поверхность и проверить точки на соответствие, чтобы каждая из них располагалась на нужном уровне.
Пример 3
Геодезисты присылают горизонтали рельефа, которые имеют в свойствах объекта определенный цвет. Инженерампроектировщикам нужно, чтобы подоснова отображалась в генплане серым цветом. nanoCAD GeoniCS обеспечивает возможность разбора по слоям и задания свойств по слою. Соответственно, требуется только сохранить копию, поменять свойство на слое и затем использовать результат как вставленный *.dwgчертеж. Свойства можно менять для получения нужного отображения (рис. 3).

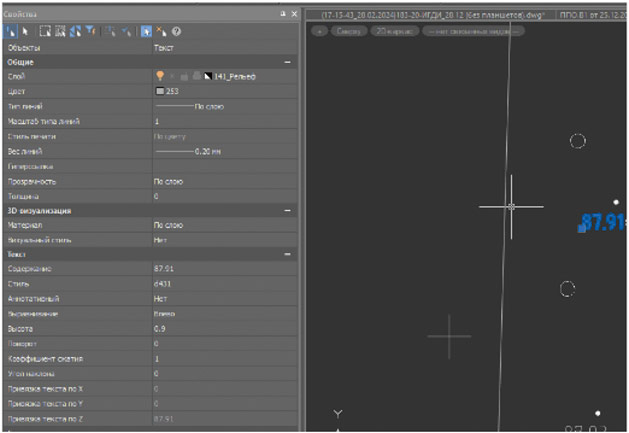

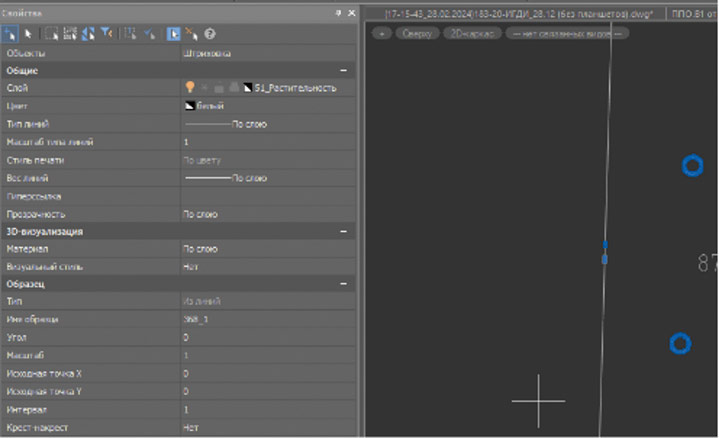

Рис. 3. Обработка файлов, полученных от геодезистов и смежников, в nanoCAD GeoniCS
Более точное построение первичной поверхности
Проектировщики зачастую не могут получить поверхность достаточной степени проработки, поэтому дополнительно используют построение горизонтали из характерных линий (линий рельефа). Если геодезисты не предоставили дополнительные отметки в координатах, проектировщики, используя nanoCAD GeoniCS, задают их самостоятельно (рис. 4 и 5). Таким образом можно получить более точную поверхность (рис. 6).

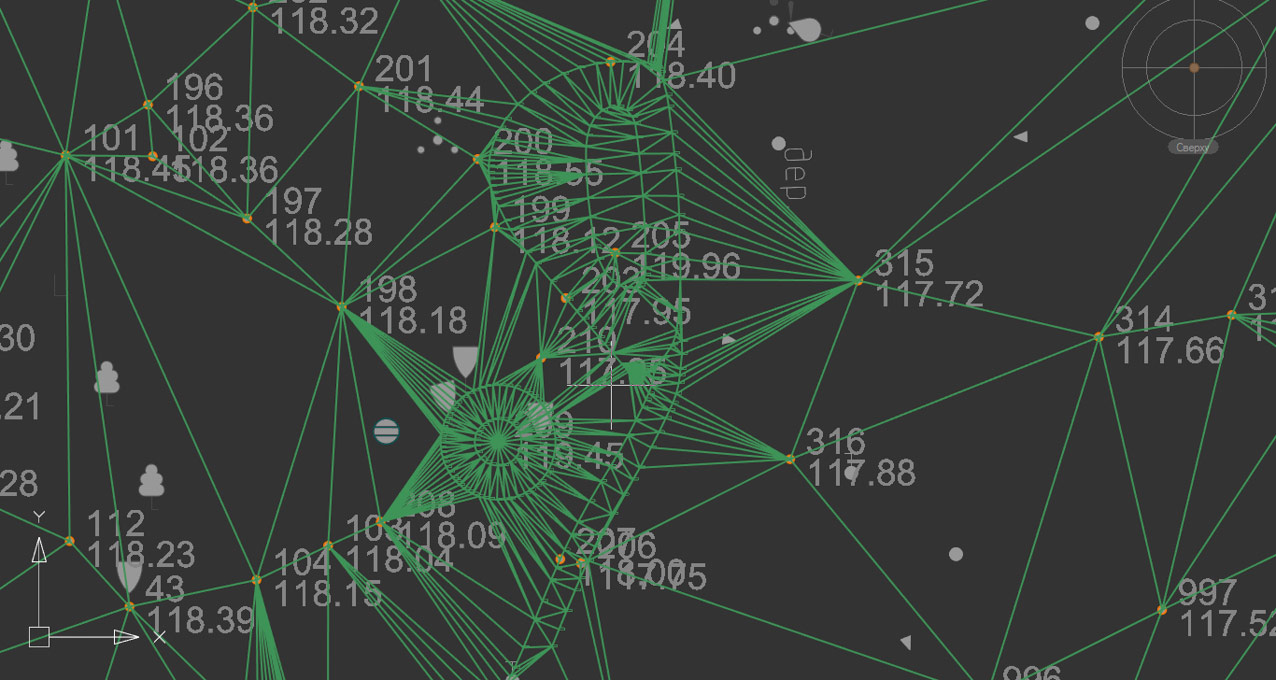

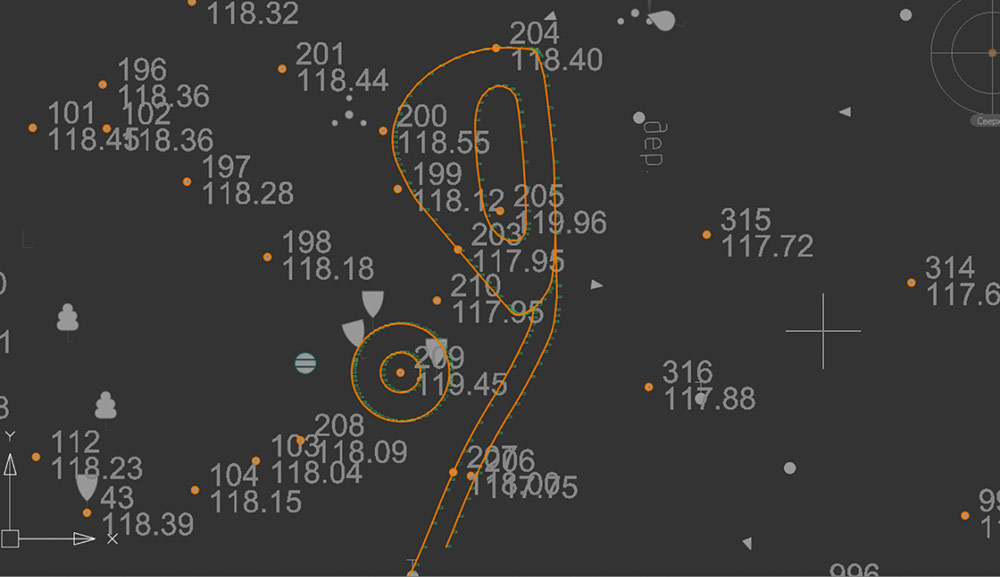

Рис. 4. Построение первичной поверхности в nanoCAD GeoniCS

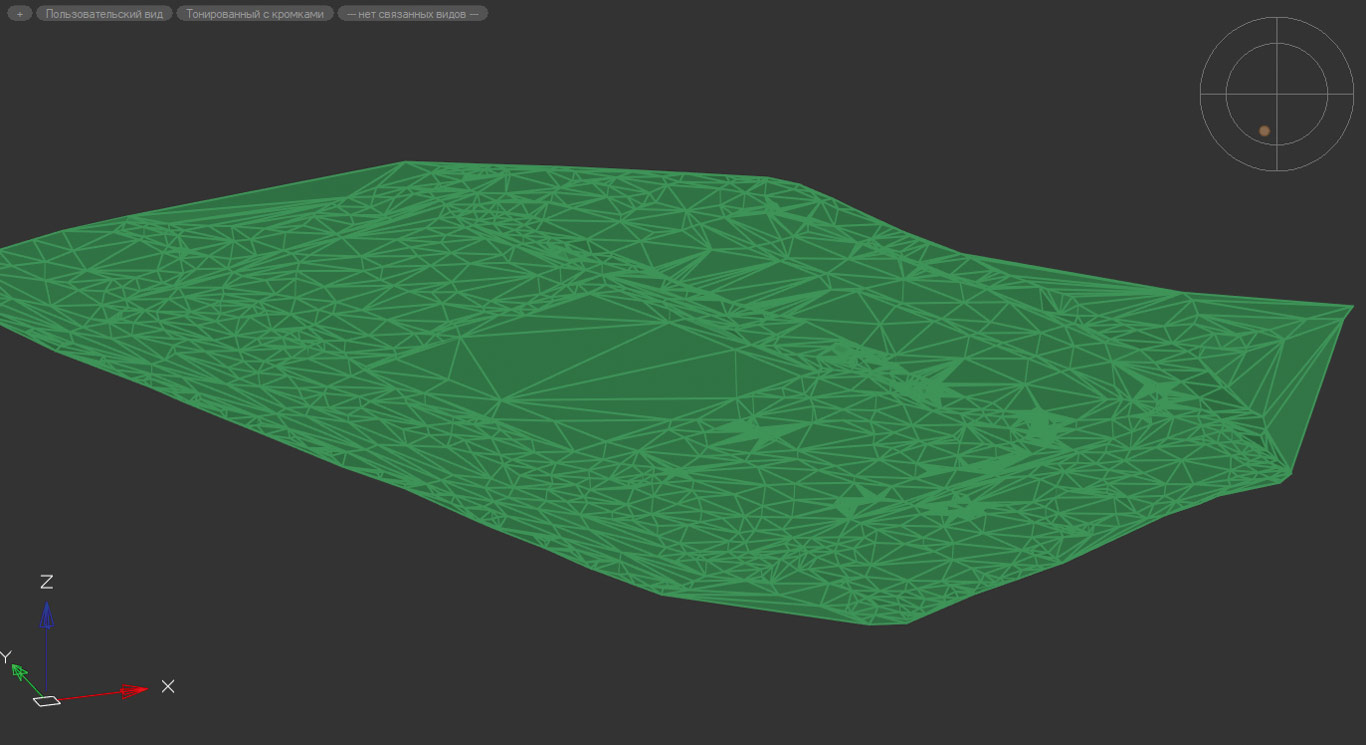

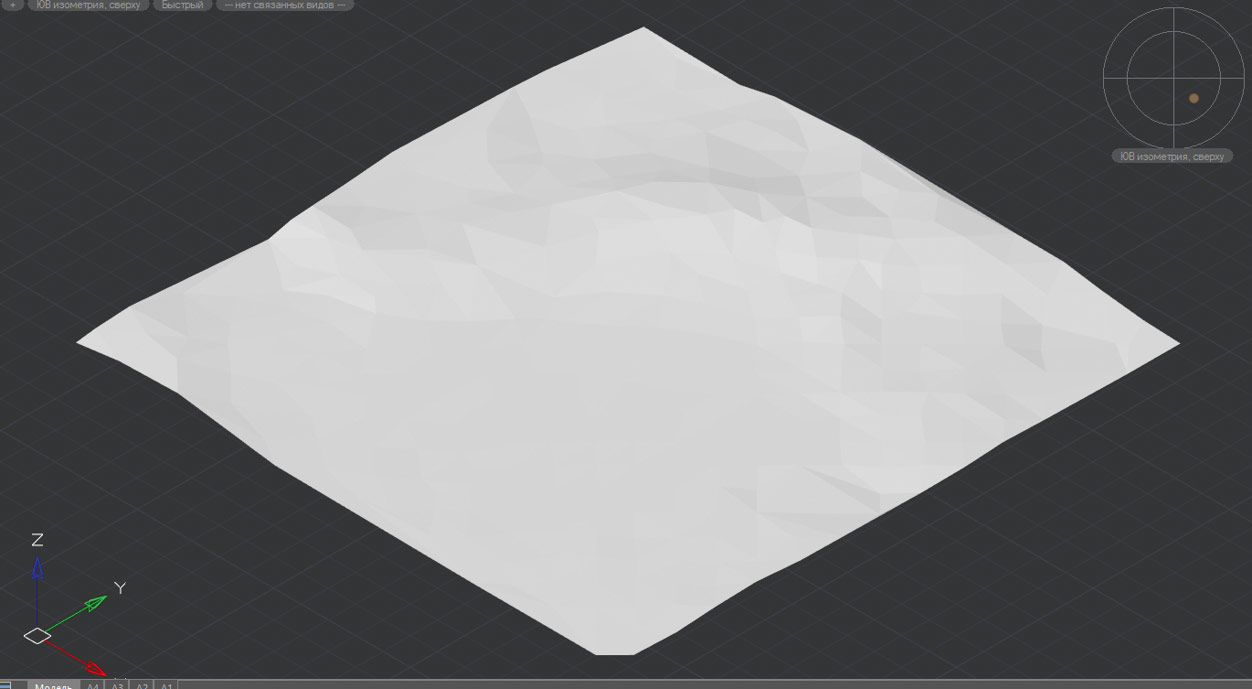

Рис. 5. Построение существующей поверхности в nanoCAD GeoniCS

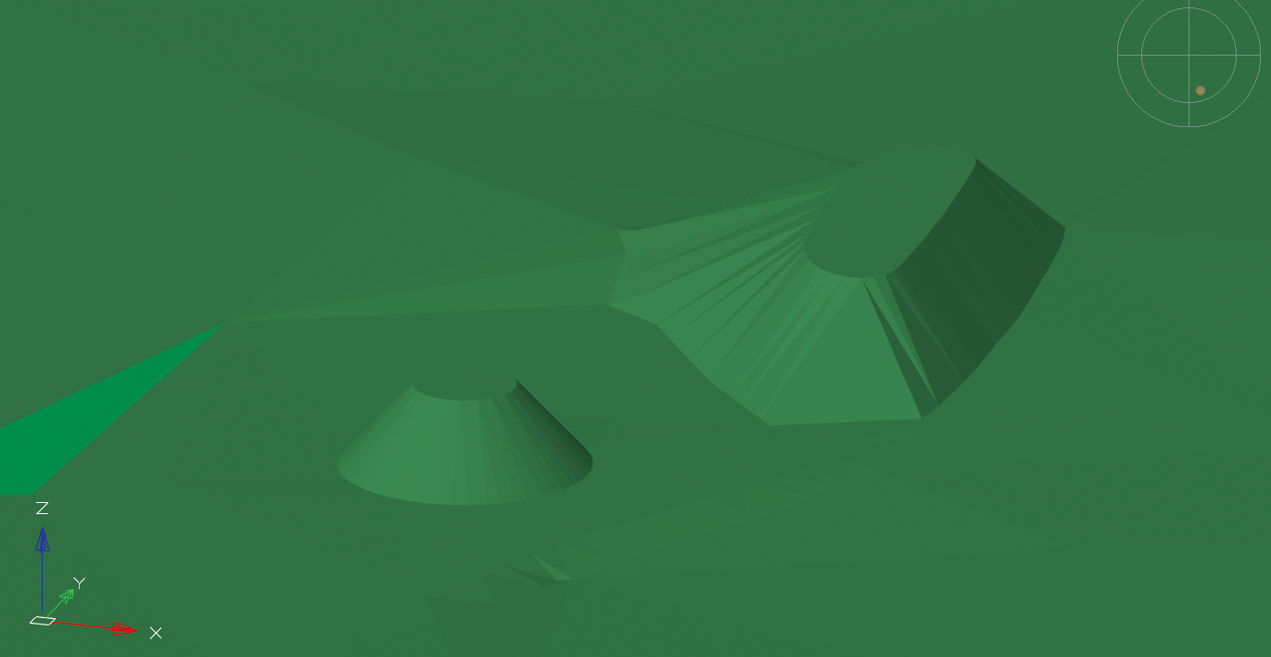

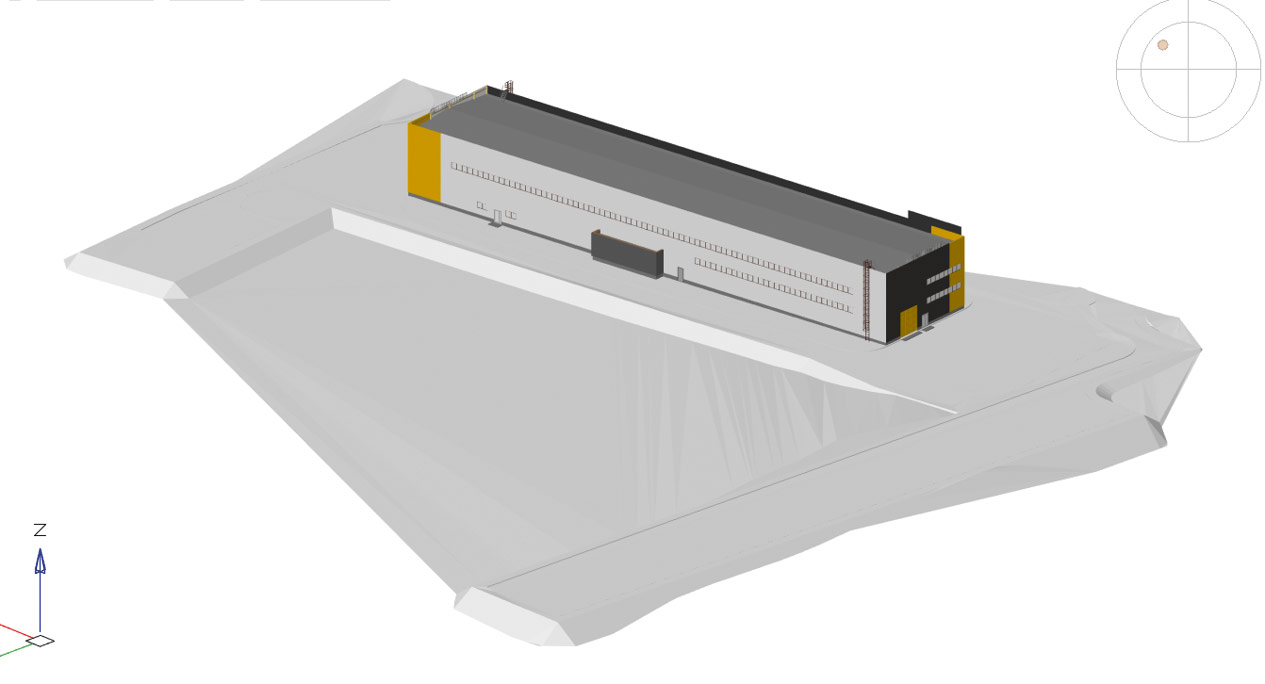

Рис. 6. Готовая модель одного из объектов, построенная в nanoCAD GeoniCS с применением и точек, и структурных линий
Менее трудоемкая отрисовка горизонтальной планировки
Для построения горизонтальной планировки инженерыпроектировщики используют примитивы nanoCAD: полилинии, отрезки, штриховки, блоки и т.п.
Ускорение подгрузки архитектуры на генплан и внесения изменений
Чаще всего в работе используются блоки — они позволяют вставлять данные от архитекторов в представленном масштабе. Архитекторы выдают модель в миллиметрах, проектировщики сохраняют ее как блок тоже в миллиметрах. И уже на генплане, где работа происходит в метрах, модель отображается корректно.
Например, происходят какието изменения в архитектуре — скажем, стена сдвигается на метр. Специалисты меняют параметры непосредственно в блоке и на местности, получая результат в нужном масштабе. Дополнительно у них есть возможность контролировать, что именно изменилось и как это взаимодействует с генпланом.
Более точное представление об объекте
Для вертикальной планировки проектировщики используют отметки земли, планировочные и структурные линии, чтобы создать более точную и наглядную 3Dмодель проектной земли (рис. 7).

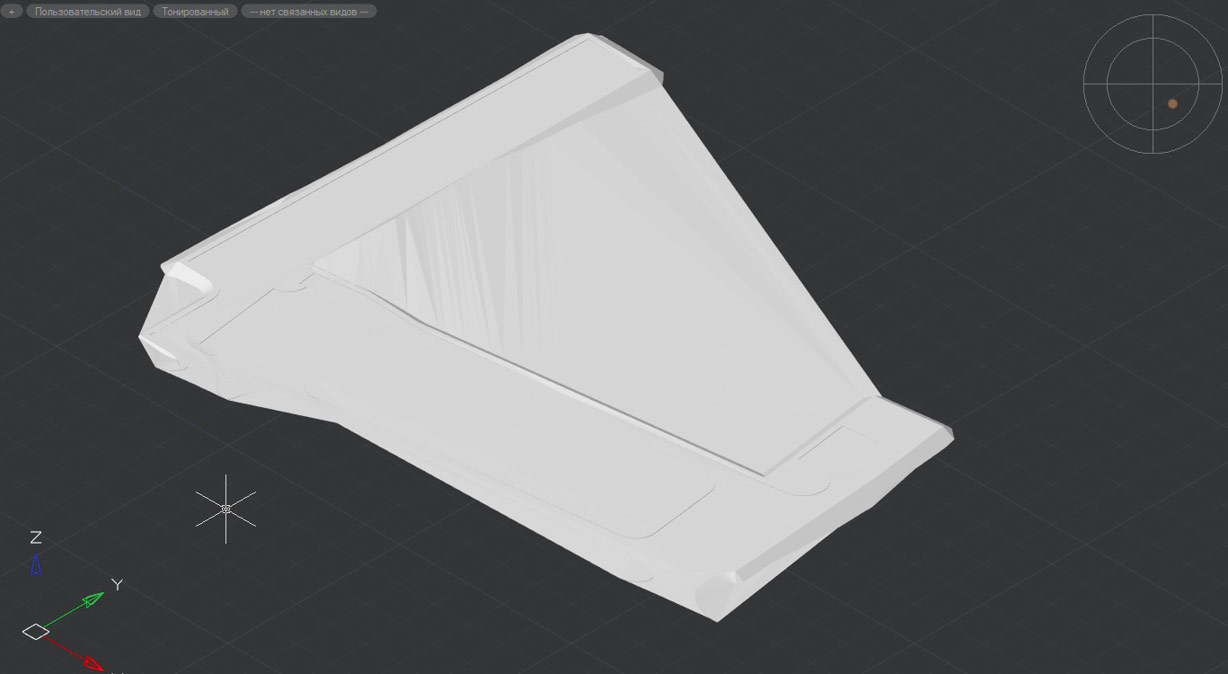

Рис. 7. 3D-модель проектной земли, выполненная в nanoCAD GeoniCS
Дополнительный визуальный контроль
В nanoCAD GeoniCS проектировщики работают с проектируемой (красной) и существующей (черной) поверхностью, получая возможность дополнительного визуального контроля над тем, что они проектируют и как это взаимодействует с существующим рельефом (рис. 8). Такая возможность особенно удобна, например, при демонстрации проектируемого фрагмента заказчику или при сверке данных в условиях, когда еще нет точного понимания, как должен выглядеть будущий объект.

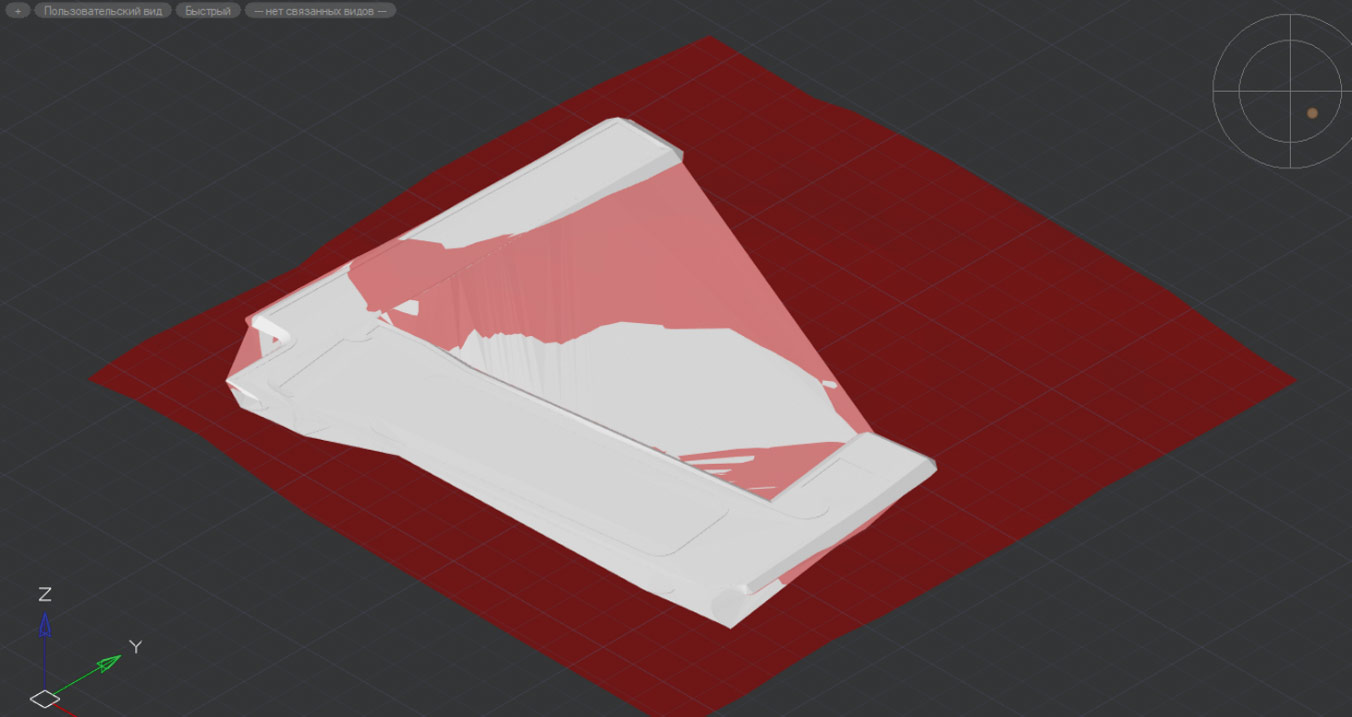

Рис. 8. Визуальный контроль совмещения существующей и проектной поверхностей земли в nanoCAD GeoniCS
Несложный расчет объема земляных масс и создание картограммы
После того как вертикальная планировка готова, проектировщики при помощи инструментов nanoCAD GeoniCS оформляют ее в картограмму земляных масс.
Актуализация сводных планов
Сводный план нередко представляет собой множество разных объектов. В ОЭЗ «Кулибин» он подразделяется на инженерные сети, которые относятся непосредственно к АО «Корпорация развития Нижегородской области»; инженерные сети, которые прокладывают резиденты; все остальные объекты, такие как дороги, здания, инженерные сооружения. Функционал nanoCAD GeoniCS позволяет объединить сводные планы (рис. 9 и 10).

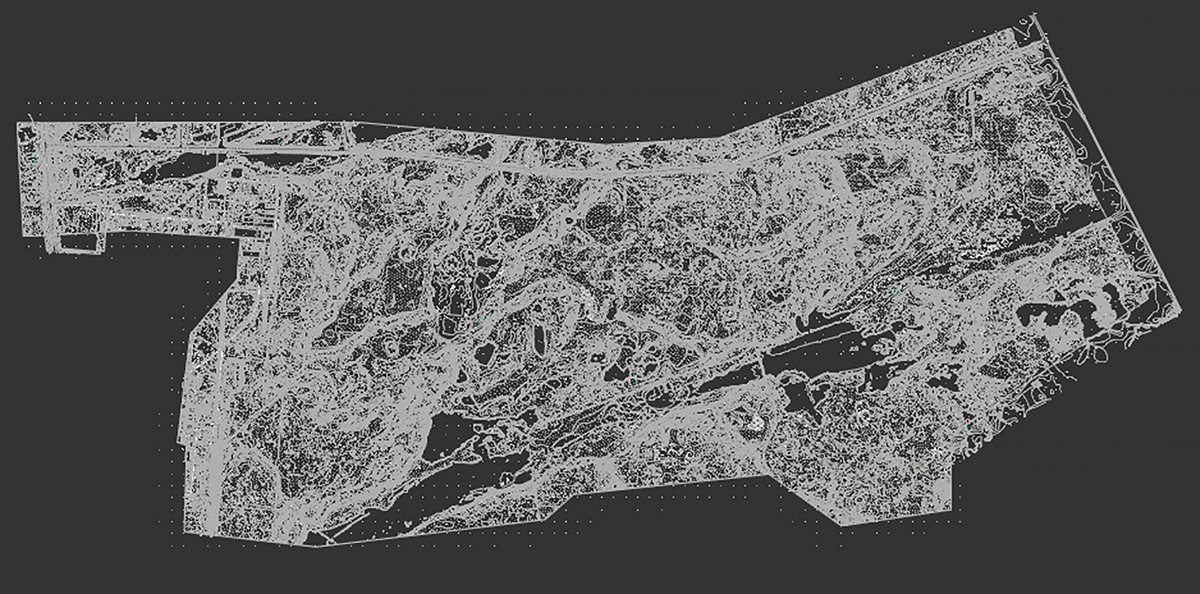

Рис. 9. Сводная модель ОЭЗ «Кулибин», выполненная в nanoCAD GeoniCS

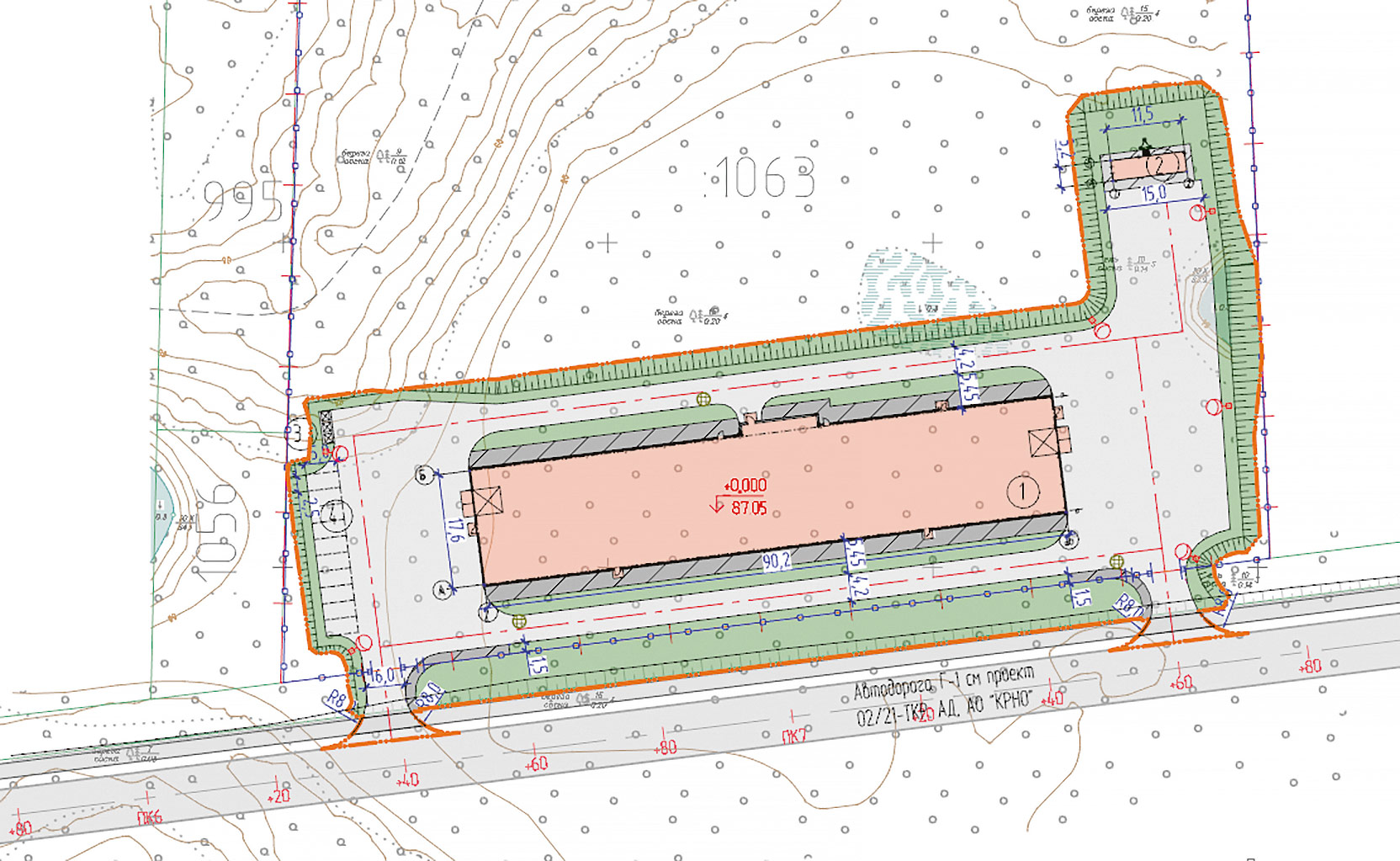

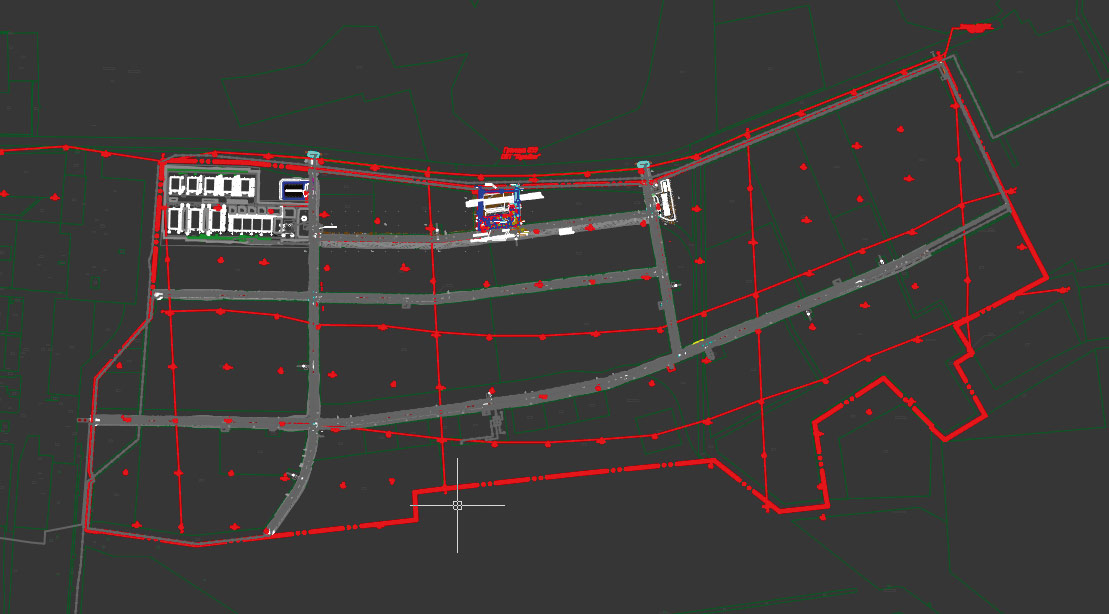

Рис. 10. Генеральный план ОЭЗ «Кулибин», выполненный в nanoCAD GeoniCS
Удобная ориентация по слоям
Один из наиболее простых способов атрибутирования объектов в nanoCAD GeoniCS — это распределение объектов по слоям и задание слоям некоторых шифров. На рис. 11 показан фильтр по слоям, где расположены все сети. Он позволяет получить быстрый и удобный доступ к поиску объектов на всех слоях. Такая разбивка значительно упрощает эту операцию, особенно с учетом того, что многие организации еще не осуществляют четкого распределения слоев.

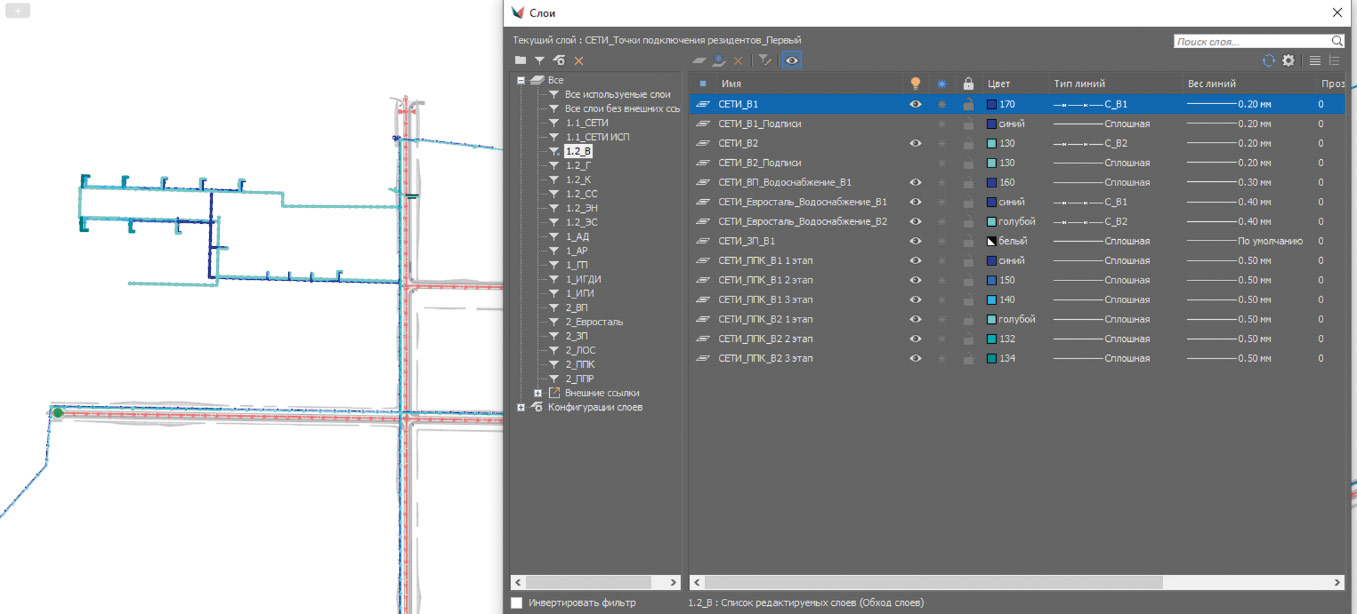

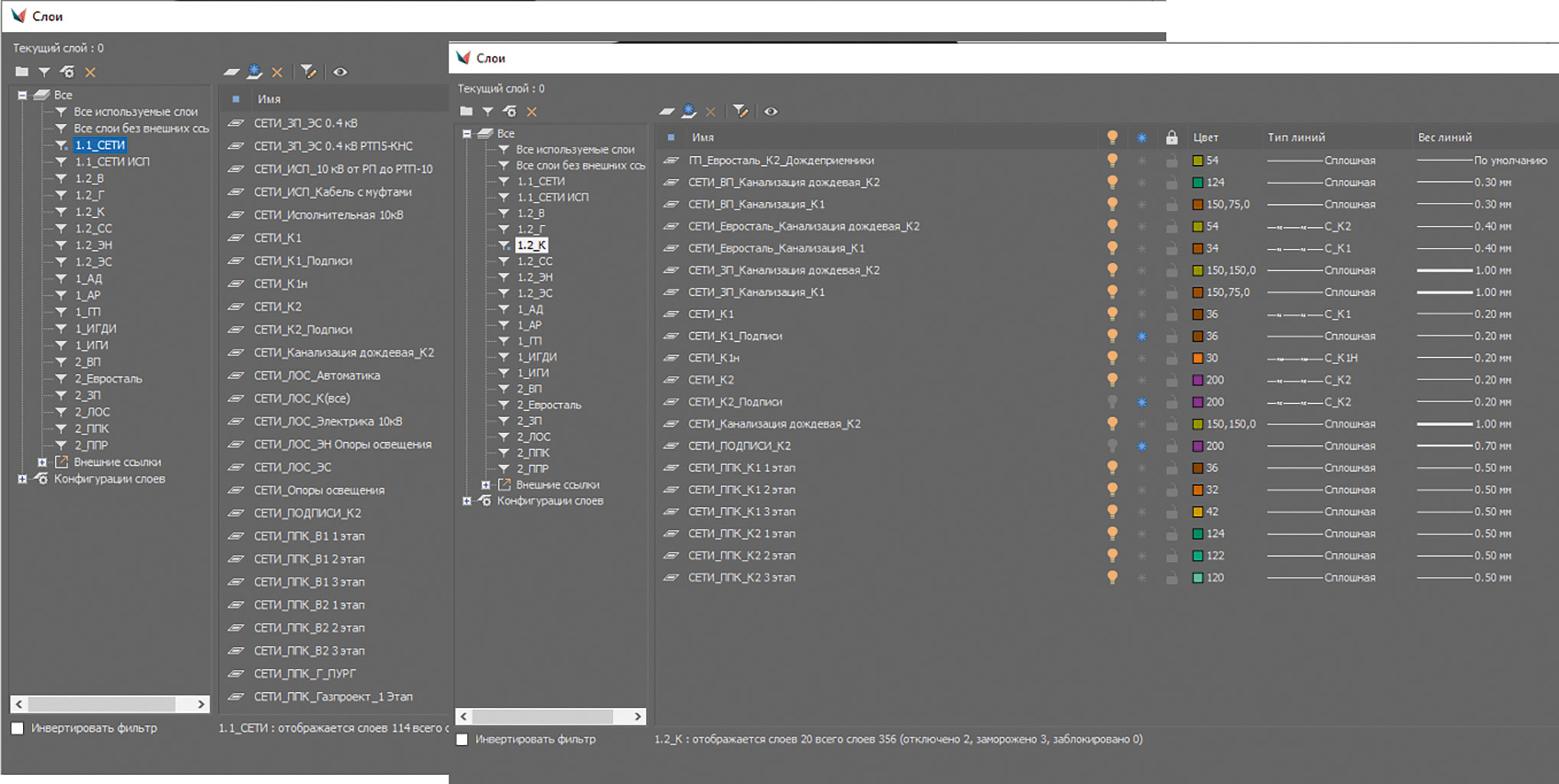

Рис. 11. Фильтр по слоям сети в nanoCAD GeoniCS
Инструменты nanoCAD GeoniCS обеспечивают проектировщикам возможность показывать только то, что требуется видеть в данный момент, скрыв все остальное. Например, изолировать слои с канализацией и увидеть, как она расположена на местности и как взаимодействует с другими сетями (рис. 12).
Рис. 12. Выборочный просмотр данных в nanoCAD GeoniCS
Оформление документации и бесшовная передача модели в смежные разделы
Все оформление документации автоматизировано и производится с помощью инструментов nanoCAD GeoniCS. В завершение специалисты передают готовую модель в CADLib Модель и Архив, где непосредственно происходит ТИМ-моделирование, сборка всей 3D-модели (рис. 13).

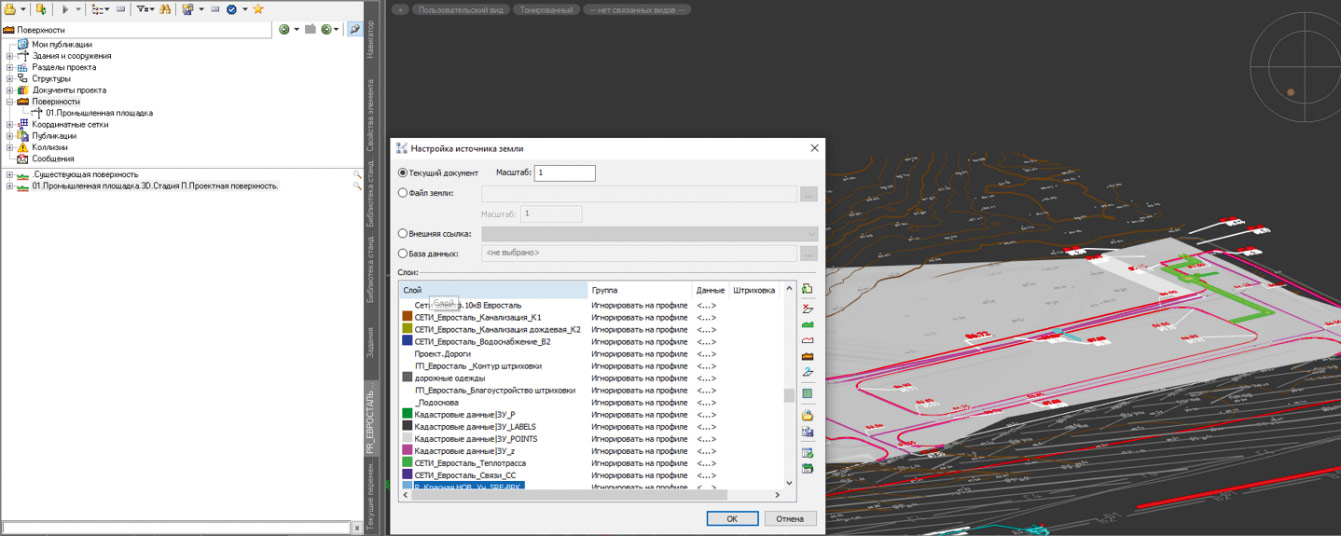

Рис. 13. Формирование сводной модели в CADLib Модель и Архив
О компании «Нанософт» «Нанософт» — российский разработчик инженерного ПО: технологий автоматизированного проектирования (CAD/САПР), информационного моделирования (BIM/ТИМ) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Флагманский продукт — Платформа nanoCAD — универсальная САПР для создания чертежей и 3Dмоделей с прямой поддержкой *.dwgформата (официальный сайт: nanocad.ru). Партнер «Нанософт» по внедрению «АркСофт» — фокуспартнер по направлению «Землеустройство». Компания занимается распространением программного обеспечения, обучением и технической поддержкой клиентов. Цель компании — распространение и популяризация отечественных доступных САПР. «АркСофт» предлагает условия для массового перехода от использования нелицензионного программного обеспечения САПР к цивилизованной работе с легальными продуктами (официальный сайт: arcsoft.ru). |
