Создание цифровых информационных моделей с применением отечественных ТИМ в программе nanoCAD BIM Строительство

Полина Белякова,
ведущий инженер проектного подразделения компании «Нормасофт»
Полина Белякова,
ведущий инженер проектного подразделения компании «Нормасофт»

В этой статье мы рассмотрим основные принципы и инструменты проектирования разделов КЖ, КМ и КД в программе nanoCAD BIM Строительство (конфигурация «Конструкции»). Продемонстрируем возможности автоматического формирования спецификаций и чертежей, экспорта модели в расчетное ПО. А кроме того представим примеры проектов, выполненных с помощью этого программного решения.

nanoCAD BIM Строительство — это BIM/ТИМ-решение на Платформе nanoCAD для проектирования архитектурной и конструктивной частей зданий/сооружений. Решение может использоваться в трех конфигурациях: «Строительство» — для проектирования разделов КР (КМ, КЖ и КД) и АР; «Архитектура» — для проектирования раздела АР и «Конструкции» — для проектирования раздела КР (КМ, КЖ и КД).

Знакомство с возможностями конфигурации «Конструкции» начнем с моделирования в разделе КЖ. Следует отметить, что проектировщику доступна библиотека готовых элементов, где представлены сборные железобетонные конструкции, разработанные по соответствующей нормативно-технической документации (рис. 1).

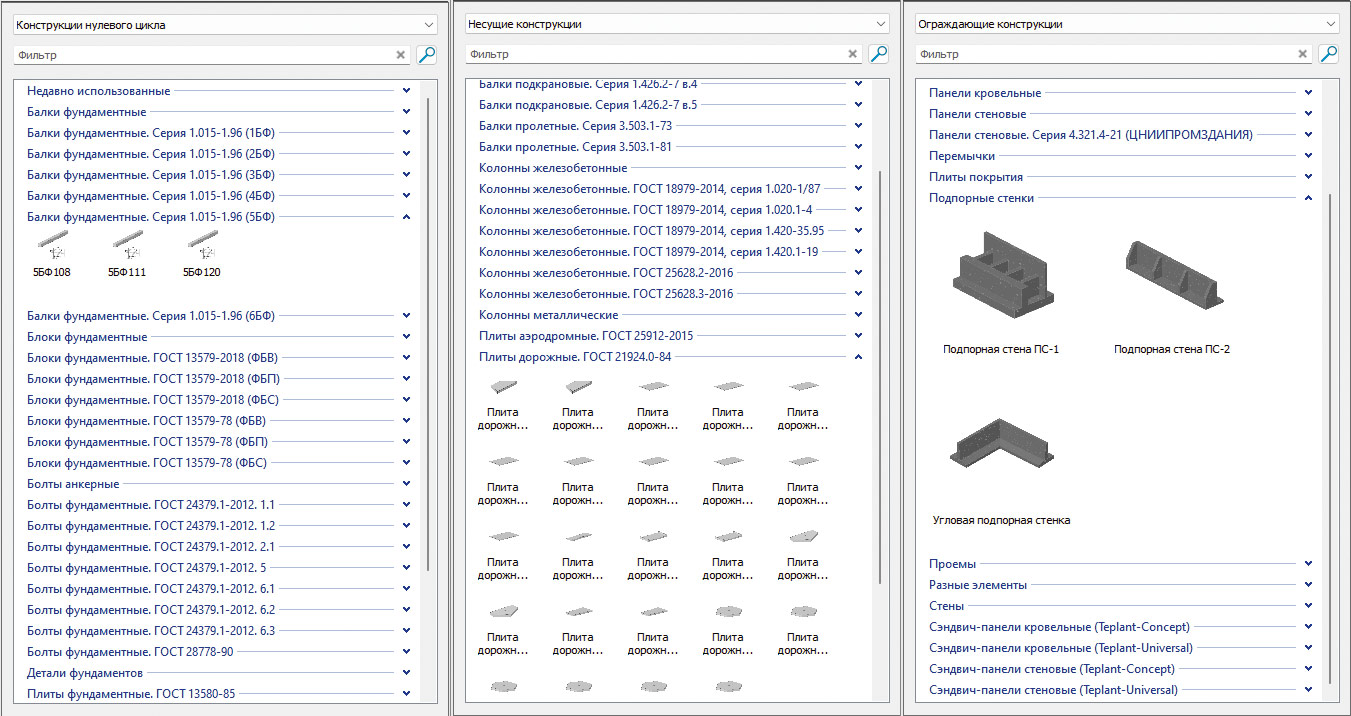

Рис. 1. Сборные железобетонные конструкции в библиотеке готовых элементов nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 1. Сборные железобетонные конструкции в библиотеке готовых элементов nanoCAD BIM Строительство (конфигурация «Конструкции»)

Среди других преимуществ назовем возможность создания монолитных железобетонных конструкций любой сложности с последующим армированием двумя возможными способами: детальным — отдельными элементами арматуры (рис. 2) или автоматическим — с созданием стандартных каркасов при помощи встроенных плагинов (рис. 3).

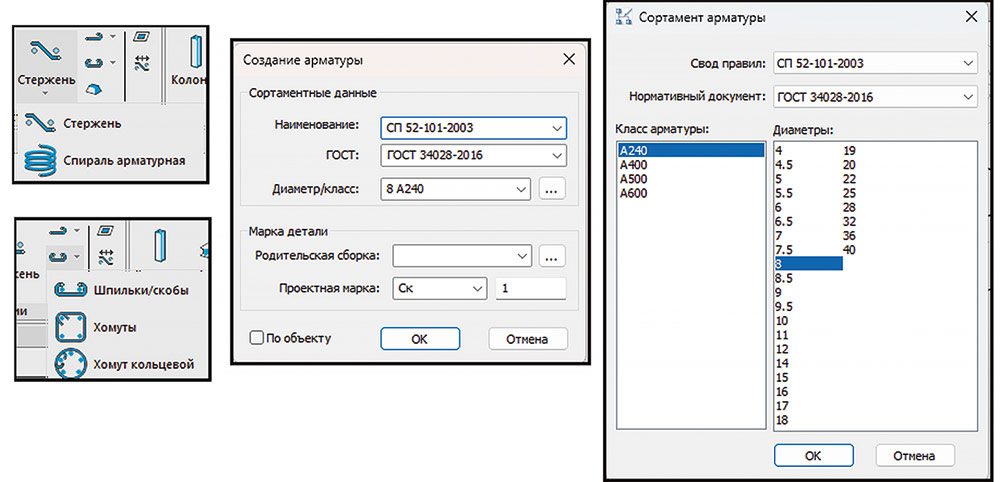

Рис. 2. Инструменты детального армирования в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 2. Инструменты детального армирования в nanoCAD BIM Строительство (конфигурация «Конструкции»)

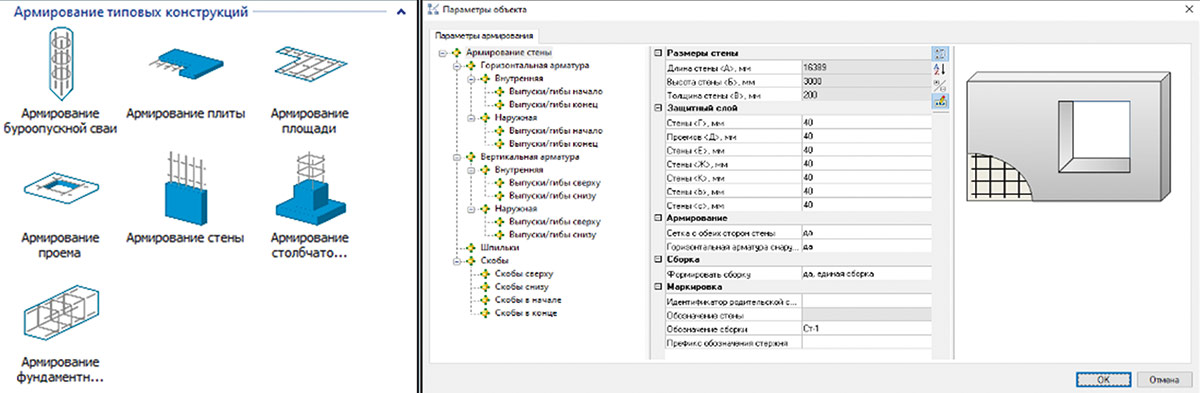

Рис. 3. Инструменты автоматического армирования в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 3. Инструменты автоматического армирования в nanoCAD BIM Строительство (конфигурация «Конструкции»)

С помощью специализированных инструментов можно создавать собственные параметрические объекты с последующим сохранением в библиотеку.

Также следует отметить команды Конструктивная сборка (она позволяет собирать отдельные конструктивные элементы в новый объект, насыщенный информационными параметрами и обладающий точкой вставки в проект) и Ассоциировать объекты (устанавливает зависимость положения в пространстве «дочерних» объектов модели от «родительских»). Обе команды применимы к элементам любого раздела, моделируемого в программе.

Что касается раздела КМ, то основная работа в нем связана с использованием библиотеки элементов, которая содержит широкий набор актуальных профилей металлопроката (рис. 4).

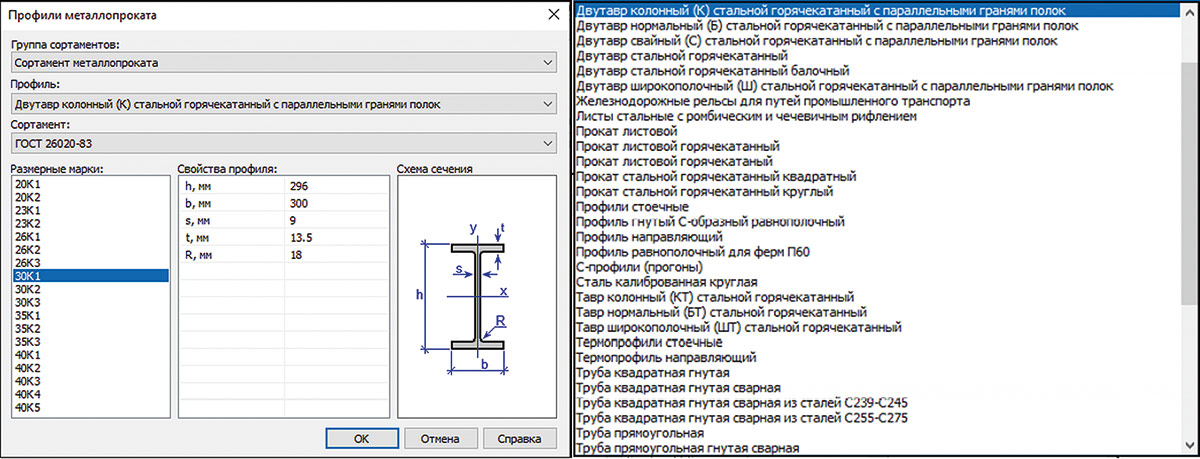

Рис. 4. Диалоговое окно выбора профиля металлопроката и список доступных профилей в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 4. Диалоговое окно выбора профиля металлопроката и список доступных профилей в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Важно отметить возможность создания стандартных универсальных элементов, таких как колонны, балки и пластины. Необходимые настройки параметров объектов выполняются в удобных диалоговых окнах (рис. 5).

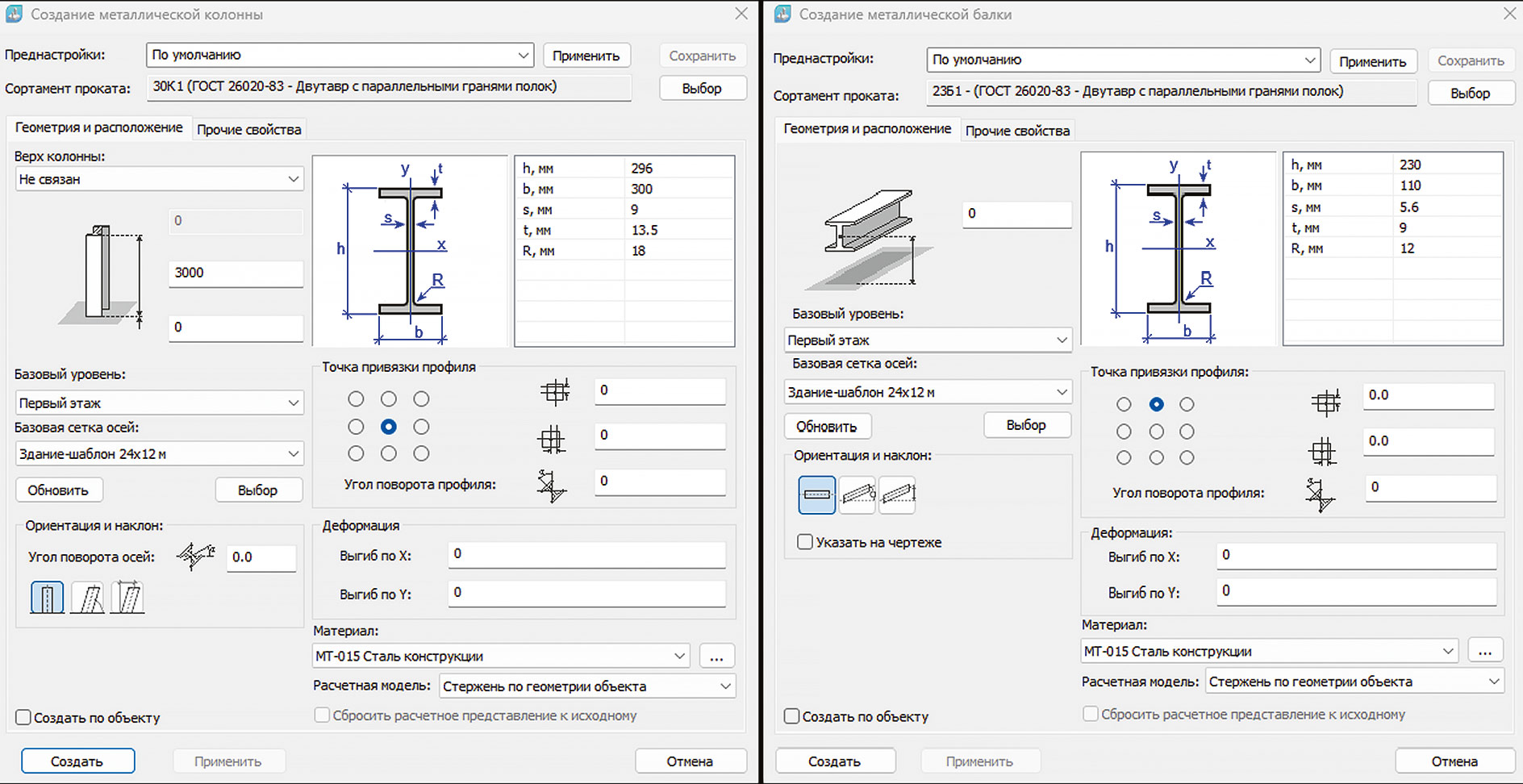

Рис. 5. Диалоговые окна для моделирования колонн и балок в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 5. Диалоговые окна для моделирования колонн и балок в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Эти элементы могут дорабатываться с выполнением различных подрезок и созданием сквозных отверстий. Библиотека также содержит готовые металлические конструкции — например, серийные лестничные марши и ограждения для этих маршей. Соединение элементов моделируется при помощи инструментов Создание болтового соединения металлических конструкций и Создание сварного соединения с возможностью ввода всех необходимых характеристик, при этом элементы будут ассоциативно связаны между собой. Программа поддерживает работу с параметрическими узлами: в библиотеке представлен набор готовых типовых и серийных узлов (рис. 6). Кроме того, существует возможность создания собственных параметрических узлов и их сохранения для последующего использования в других проектах.

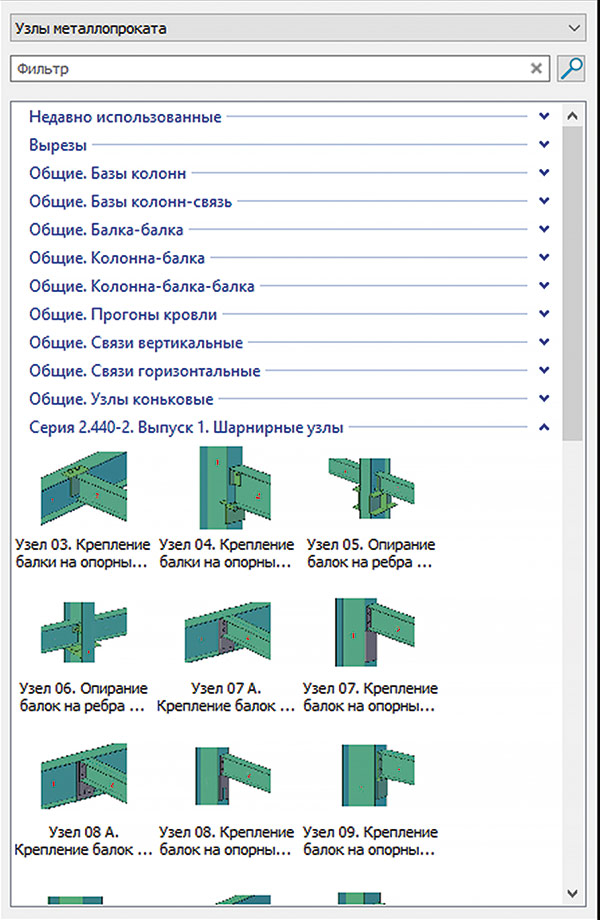

Рис. 6. Параметрические узлы металлоконструкций в библиотеке элементов nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 6. Параметрические узлы металлоконструкций в библиотеке элементов nanoCAD BIM Строительство (конфигурация «Конструкции»)

Перейдем к разделу КД. В программе доступны все инструменты, необходимые для создания элементов деревянных конструкций со стандартными сечениями (брус, брусок, бревно и доска). Эти элементы могут быть доработаны с помощью создания врубок и нестандартных подрезок. В библиотеке элементов также имеются специализированные параметрические узлы, предназначенные для работы с деревянными конструкциями (рис. 7). Кроме того, есть команда создания пользовательских объектов — например, сложносоставных стропильных ног.

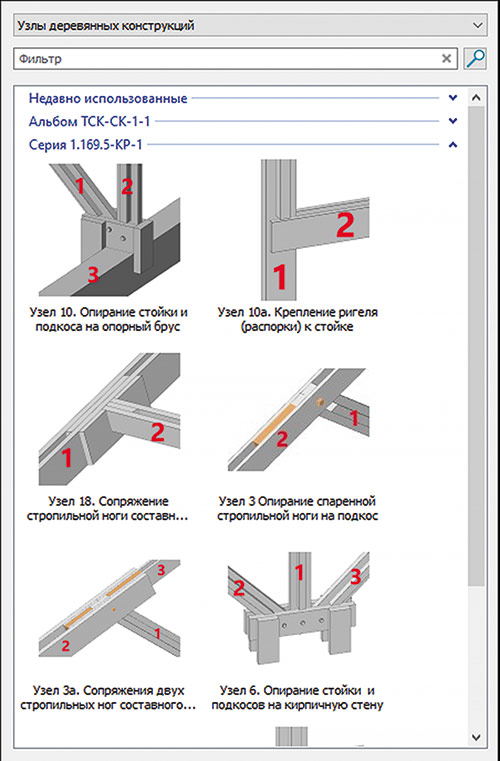

Рис. 7. Параметрические узлы деревянных конструкций в библиотеке элементов nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 7. Параметрические узлы деревянных конструкций в библиотеке элементов nanoCAD BIM Строительство (конфигурация «Конструкции»)

Создавать параметрические объекты и пополнять библиотеку элементов могут не только разработчики программного продукта, но и сами пользователи. Важно отметить, что база данных встроена непосредственно в программную среду, поэтому ее не требуется загружать с внешнего ресурса. Стандартная база данных в nanoCAD BIM Строительство (конфигурация «Конструкции») включает около 6 тыс. объектов с соответствующими наборами атрибутивной информации. Работа с базой может осуществляться в локальном режиме или в режиме общего доступа на сервере. Для удобства пользователя все элементы распределены по категориям, имеется строка поиска для нахождения необходимого объекта по ключевым словам в его наименовании.

Давайте рассмотрим несколько основных способов создания пользовательских параметрических объектов (рис. 8).

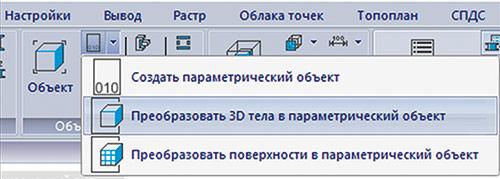

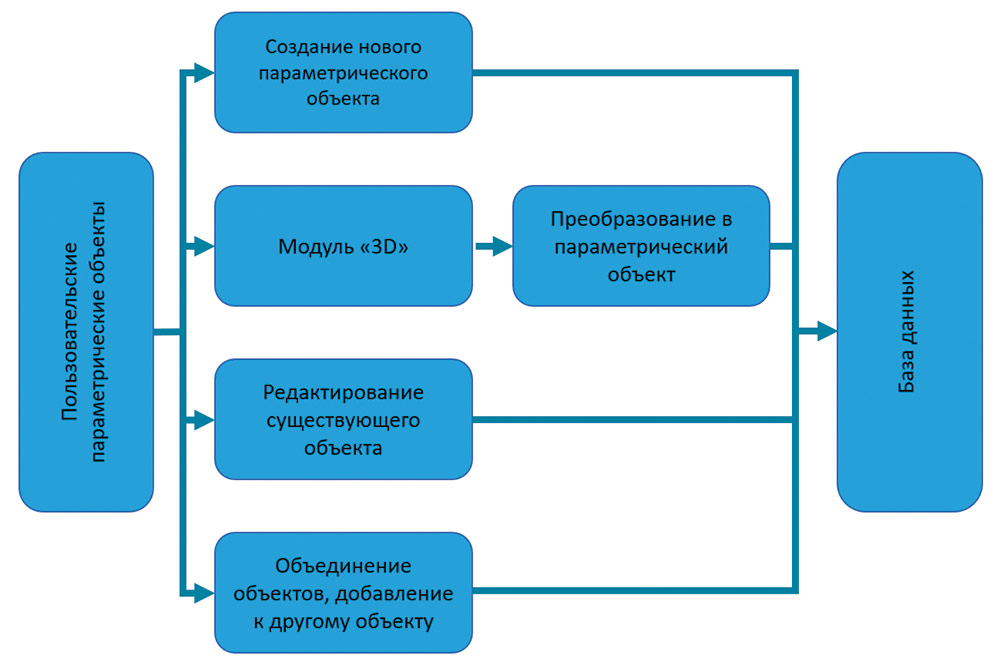

Рис. 8. Способы создания параметрических объектов в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 8. Способы создания параметрических объектов в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Первый способ — это создание нового параметрического объекта полностью «с нуля», с присвоением ему необходимых параметров, характеристик и сценариев поведения. При использовании второго способа мы сначала создаем трехмерную модель, задаем ей форму и конфигурацию, используя возможности инструментов модуля «3D». Затем преобразуем модель в параметрический объект, назначая все необходимые атрибуты, и далее полноценно работаем с ним в проекте. Третий способ заключается в редактировании объекта, уже существующего в модели. Для редактирования может быть взят объект из готового проекта или из библиотеки элементов. Четвертый способ предполагает объединение нескольких объектов в новый параметрический объект.

Любой из представленных способов позволяет сохранить наработки в базе данных и использовать их в новых проектах.

Более подробно рассмотрим второй способ — на примере создания монолитного ригеля мостовой опоры.

Для его разработки мы активно использовали функционал инструментов модуля «3D» в Платформе nanoCAD (рис. 9).

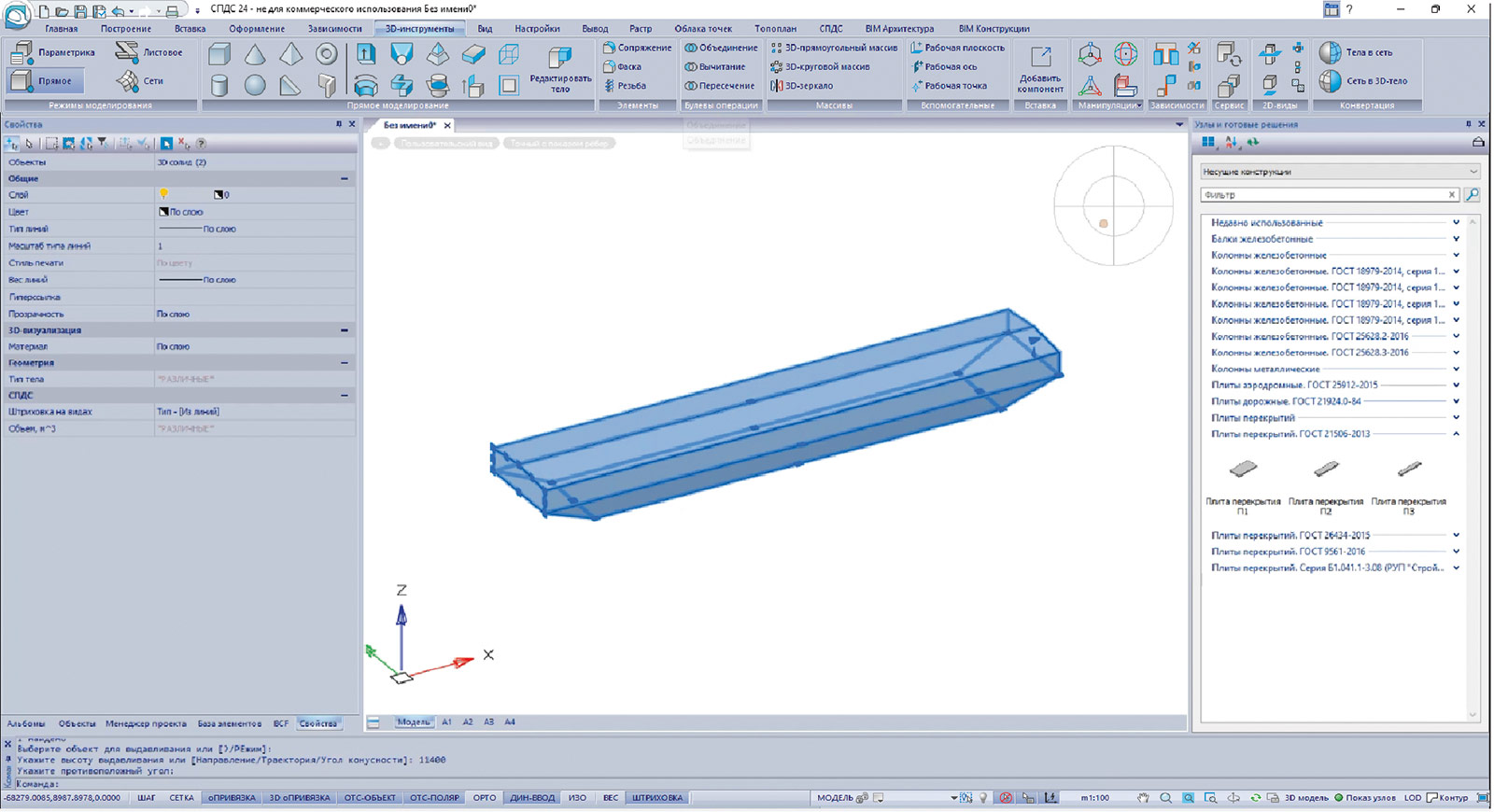

Рис. 9. Ригель, смоделированный с использованием инструментов модуля «3D»

Рис. 9. Ригель, смоделированный с использованием инструментов модуля «3D»

Затем преобразовали его в параметрический объект, задав базовую точку и необходимые параметры (рис. 10).

Рис. 10. Инструменты создания пользовательских параметрических объектов в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 10. Инструменты создания пользовательских параметрических объектов в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Для этого объекта нам не хватало значения объема. Необходимый для изготовления данного элемента объем бетона (рис. 11) мы рассчитали с помощью инструмента Расчет площади и объема 3D-объекта. Полученный результат можем использовать в спецификации.

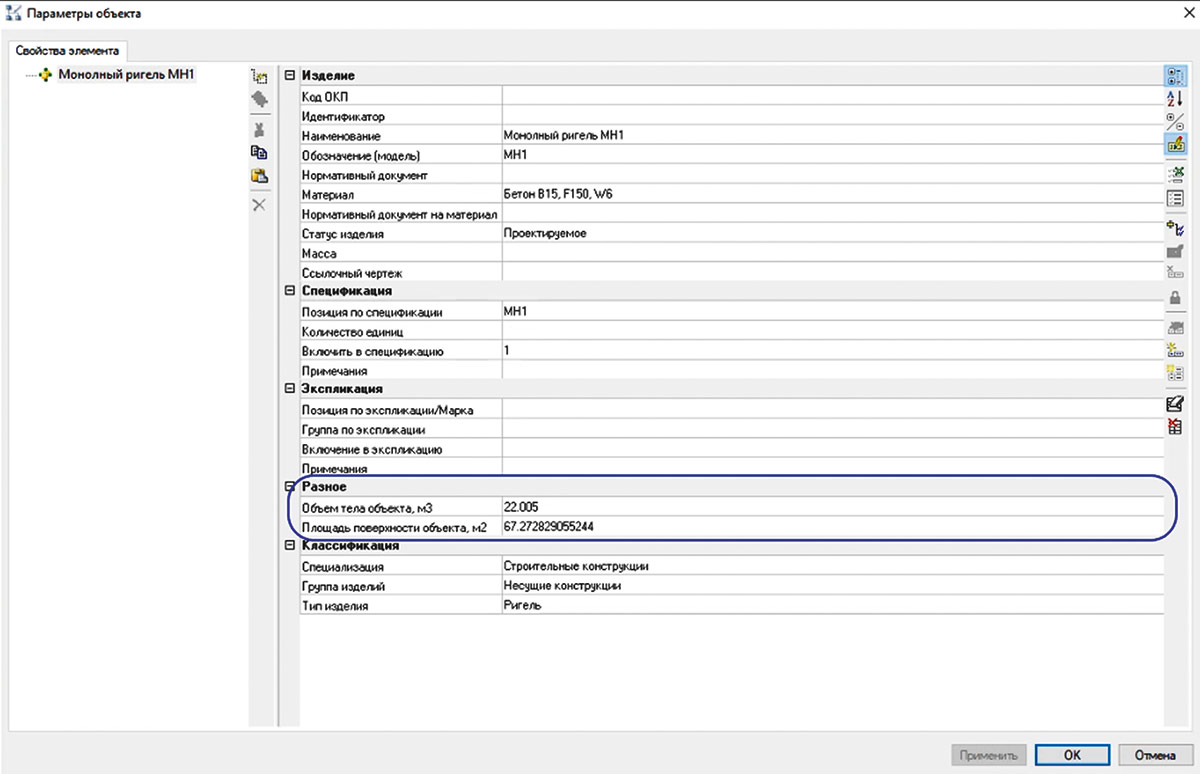

Рис. 11. Параметры ригеля с рассчитанным объемом в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 11. Параметры ригеля с рассчитанным объемом в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Далее требовалось только сохранить новый объект в библиотеку.

Результатом моделирования является сформированная графическая документация, состоящая из чертежей, спецификаций и ведомостей.

Спецификации и ведомости, получаемые из ЦИМ, формируются со всей модели согласно примененным шаблонам. В шаблоне прописываются правила отбора объектов специфицирования, их основные типы и параметры. Существует возможность поэтапной настройки шаблонов. Изменения, вносимые в ЦИМ, автоматически отображаются в спецификациях. Поддерживаются заполняемые в автоматическом режиме стандартные спецификации, такие как «Спецификация металлопроката», «Ведомость элементов КМ», «Ведомость расхода стали» и «Ведомость арматурных деталей». Результаты специфицирования можно выгрузить в форматах MS Word, MS Excel и других.

Если рассматривать эту работу более подробно, следует сказать о функции подсвечивания элементов модели при их выборе в окне Спецификация (рис. 12). Таким образом мы можем визуально проследить, все ли элементы учтены в спецификации и правильно ли заполнены их параметры. Следующим шагом выбираем шаблон таблицы, который будет использоваться для вывода спецификации на лист. Спецификация выводится в формате таблицы *.dwg.

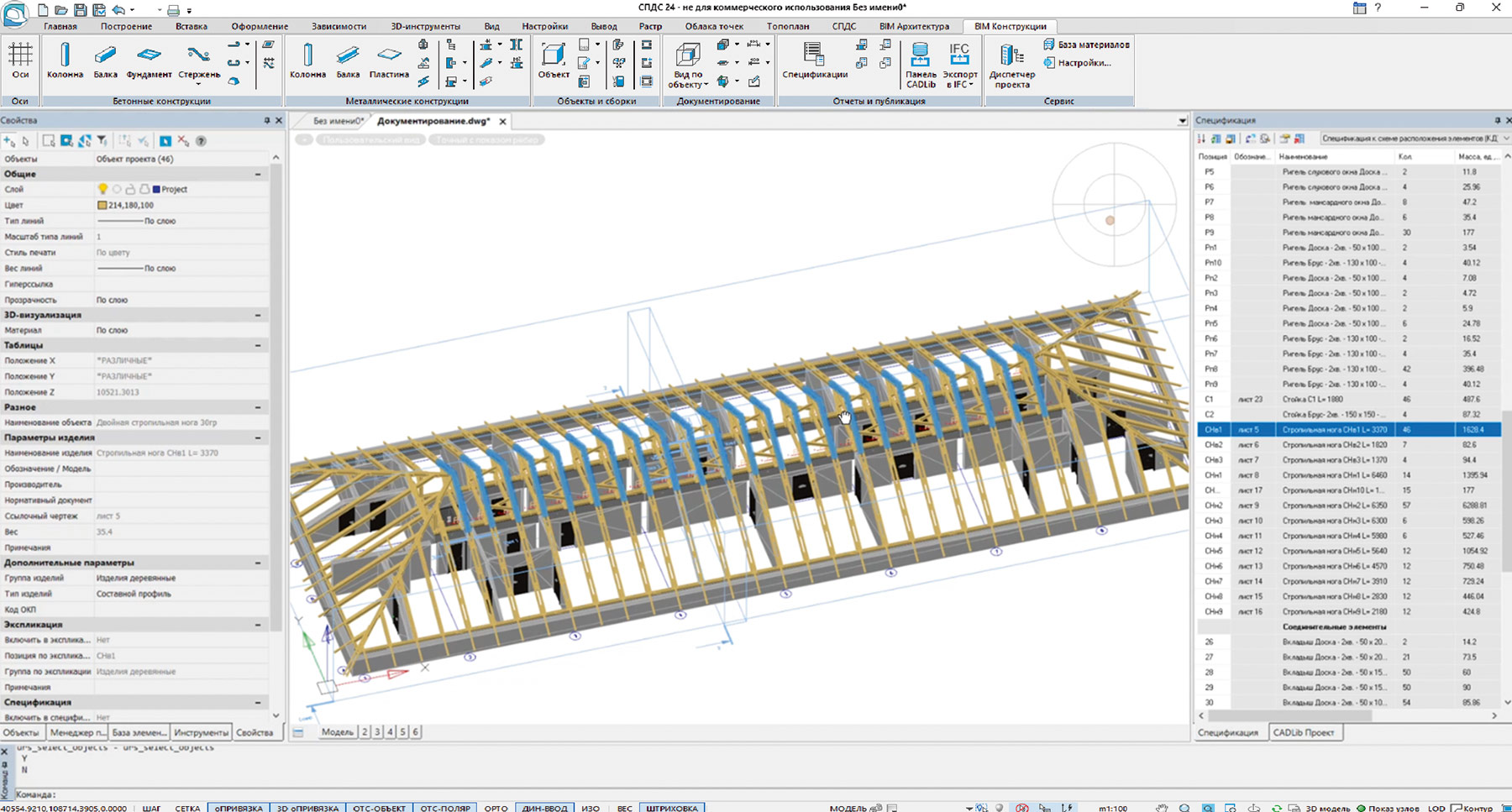

Рис. 12. Подсвечивание объектов модели при их выборе в окне Спецификация nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 12. Подсвечивание объектов модели при их выборе в окне Спецификация nanoCAD BIM Строительство (конфигурация «Конструкции»)

Планы, разрезы, фасады, узлы и другие чертежи также формируются в ЦИМ с использованием специальных шаблонов.

Шаблоны можно настраивать силами пользователя и в соответствии с его требованиями. На чертеже будут отображены только те конструкции, которые соответствуют условиям применяемого шаблона. Каждый элемент может быть выведен на определенный слой и в определенном цвете.

Также есть возможность дополнить чертеж, автоматически размещая элементы оформления, такие как линейные размеры, привязки, отметки уровня (которые будут отражать реальные отметки объекта относительно ПСК модели) и выноски (будут считывать информацию об объекте) — (рис. 13).

Рис. 13. Дополнительные размеры, выноски и отметки в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 13. Дополнительные размеры, выноски и отметки в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Важно отметить, что шаблоны для получения спецификаций и чертежей могут импортироваться/экспортироваться для обмена между пользователями.

Давайте рассмотрим создание графической документации на основе ЦИМ. В качестве примера возьмем деревянные конструкции кровли, а работу начнем с построения видового куба вокруг конструкций, которые мы хотим вывести на чертеж (рис. 14).

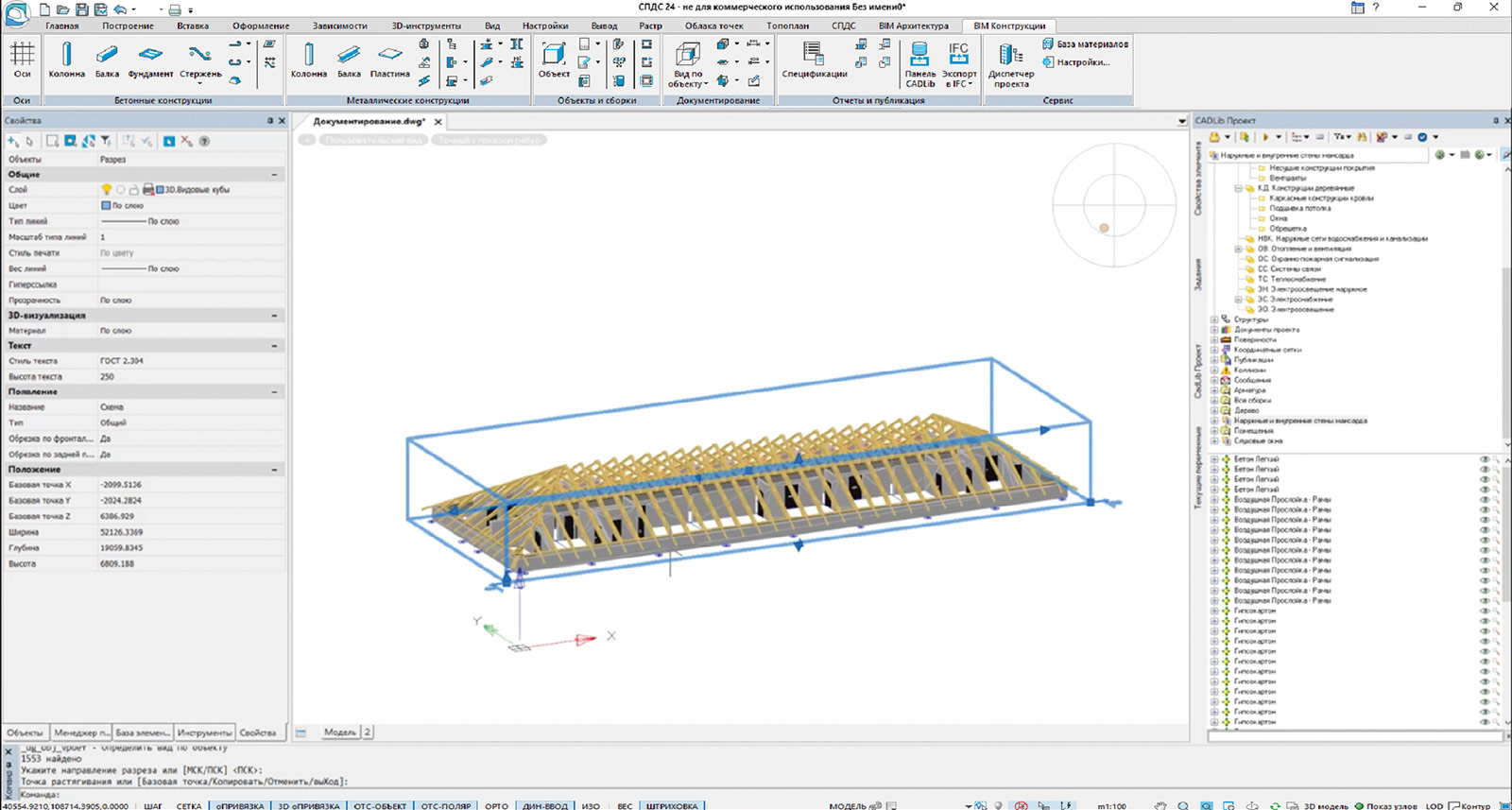

Рис. 14. Видовой куб, построенный вокруг конструкций кровли в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Затем, перейдя в пространство листа, выбираем подходящий шаблон для создания проекции (рис. 15).

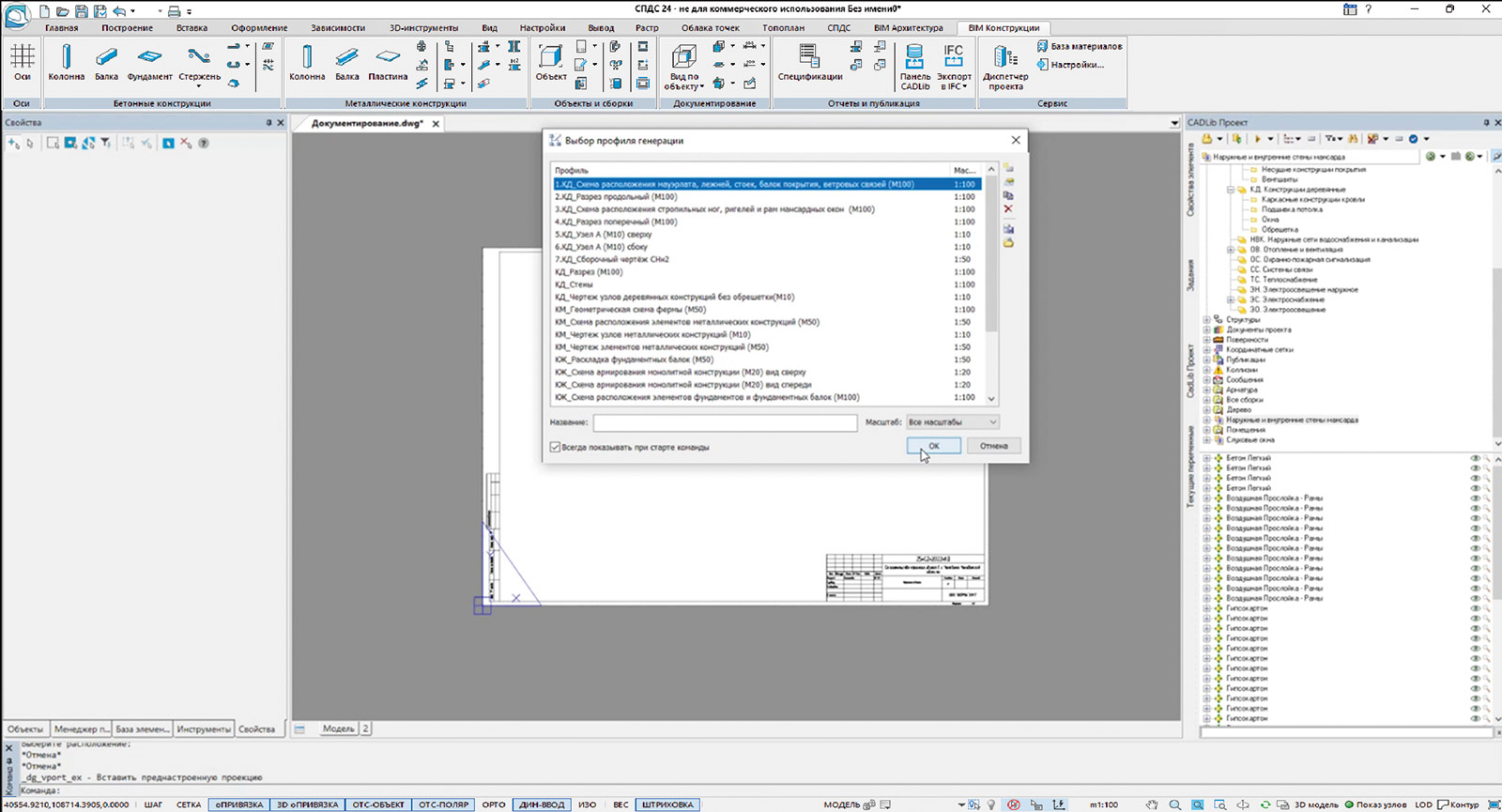

Рис. 15. Выбор шаблона преднастроенной проекции в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 15. Выбор шаблона преднастроенной проекции в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Выбрав шаблон, указываем, где следует разместить проекцию на листе, и после генерации получаем готовый чертеж (рис. 16).

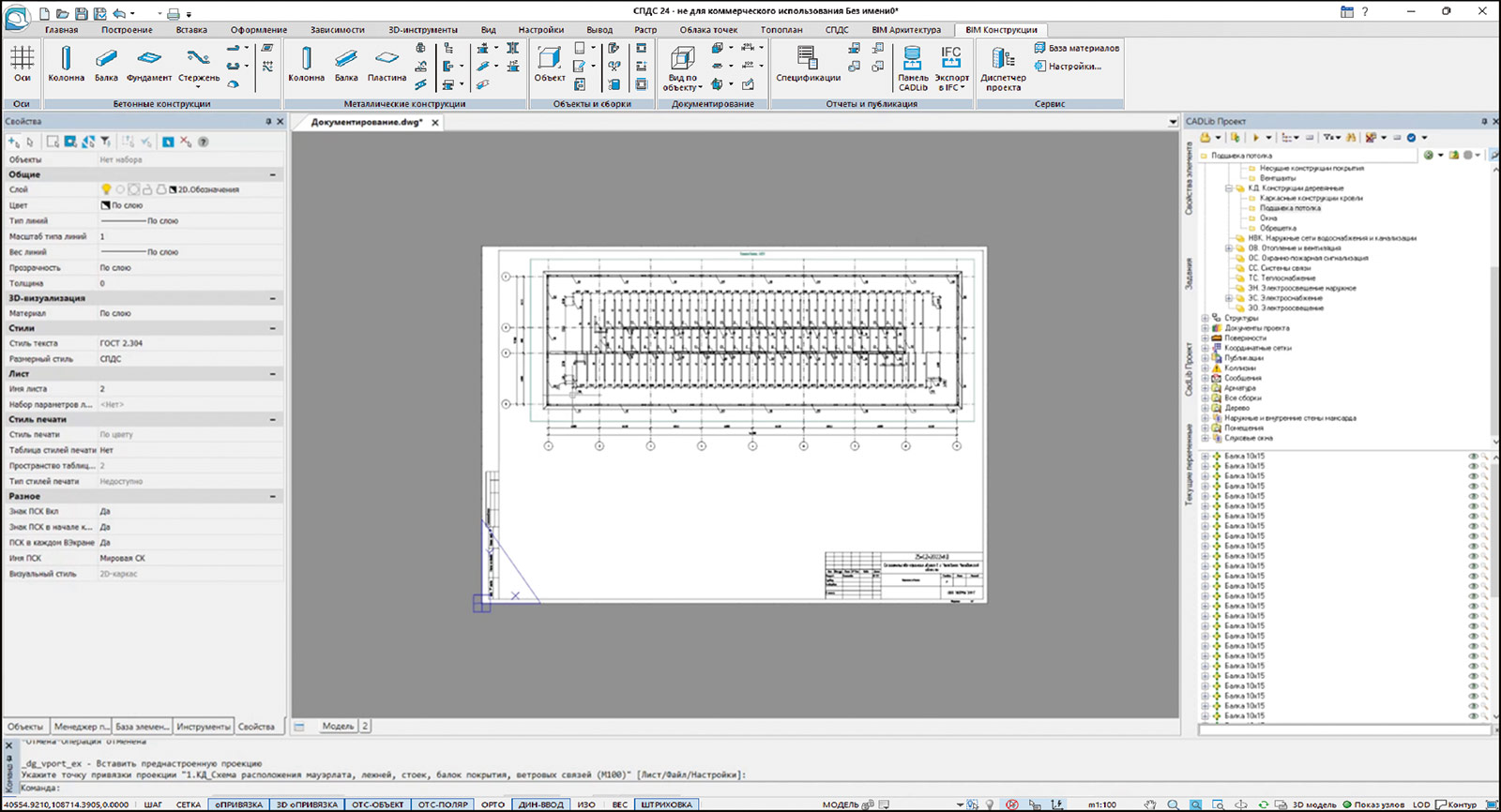

Рис. 16. Проекция, сформированная по выбранному шаблону преднастроенной проекции в nanoCAD BIM Строительство (конфигурация «Конструкции»)

Рис. 16. Проекция, сформированная по выбранному шаблону преднастроенной проекции в nanoCAD BIM Строительство (конфигурация «Конструкции»)

С использованием проекции мы можем создать разрез, указывая место выполнения разреза на проекции и удобно размещая его на чертеже. При необходимости корректируем местоположение выносок. Далее дополняем чертеж, устанавливая отметки уровня, которые считываются из реальной ПСК объекта. Затем дорабатываем лист с помощью модуля «СПДС», располагая наименования, технические требования и, при необходимости, изменяя штамп для наименования листа (рис. 17).

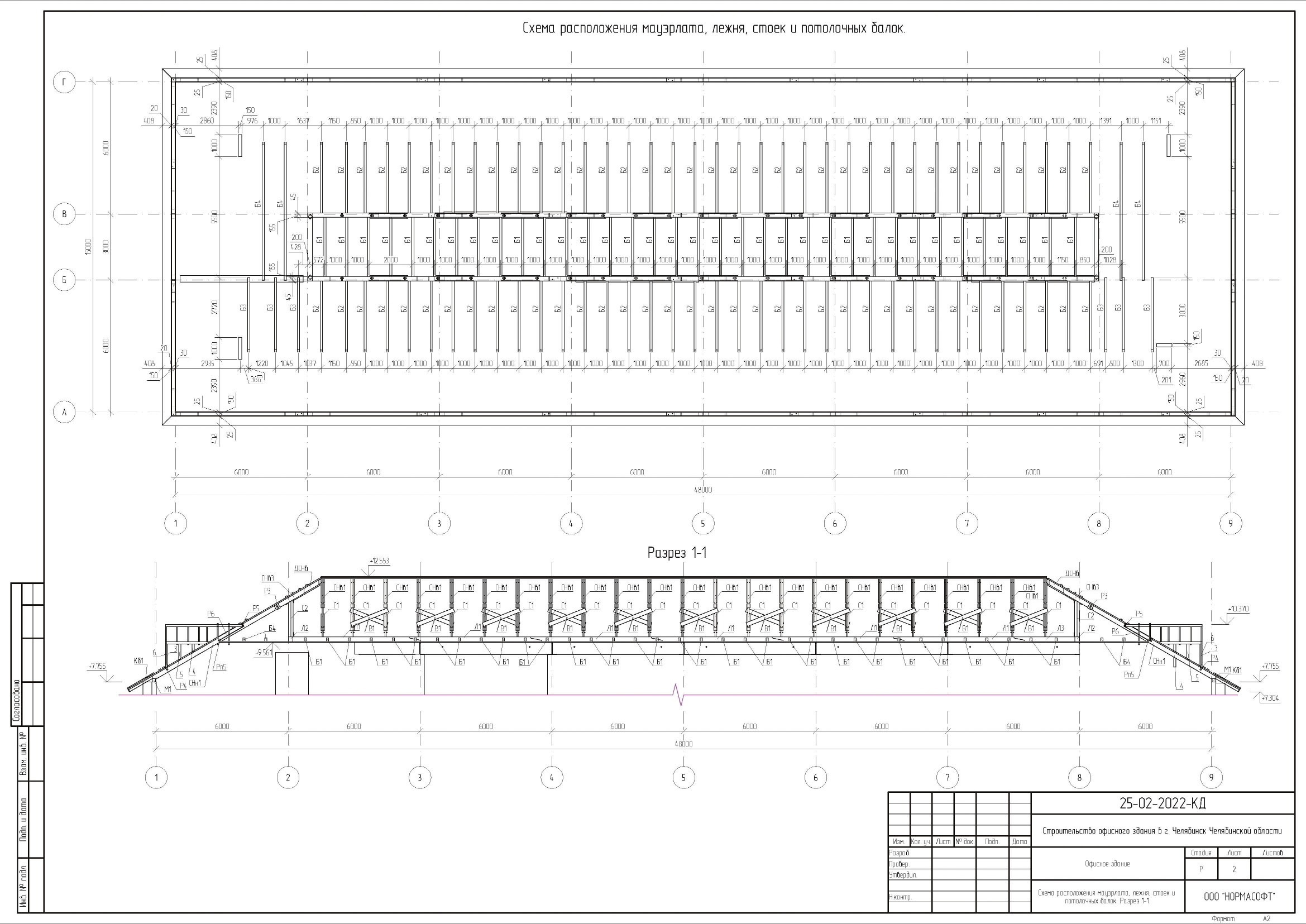

Рис. 17. Чертеж, сформированный с цифровой информационной модели

Рис. 17. Чертеж, сформированный с цифровой информационной модели

Следующий этап — экспорт сформированных данных из модели в расчетные программы, такие как SCAD, ЛИРА, ЛИРА-САПР. Также возможно экспортировать данные во внешние форматы (прежде всего нас будет интересовать формат IFC).

Перед выгрузкой конструкций в расчетные комплексы необходимо проверить корректность указания параметров элементов. В полном соответствии с наименованием в сортаменте должны быть приведены следующие параметры: наименования, обозначения, нормативный документ, тип изделия. Программа автоматически сохраняет файл в формате, отвечающем выбранному расчетному комплексу. Специалист, работающий в расчетном ПО, видит все необходимые данные по конструкциям и приступает к выполнению расчета, дополнив информацию данными по нагрузкам и указав способы крепления конструкций.

Конфигурация «Конструкции» программного продукта nanoCAD BIM Строительство представляет собой усовершенствованную версию программы nanoCAD BIM Конструкции. Она пополнилась новыми возможностями, сохранив при этом весь основной функционал и инструменты своей предшественницы.

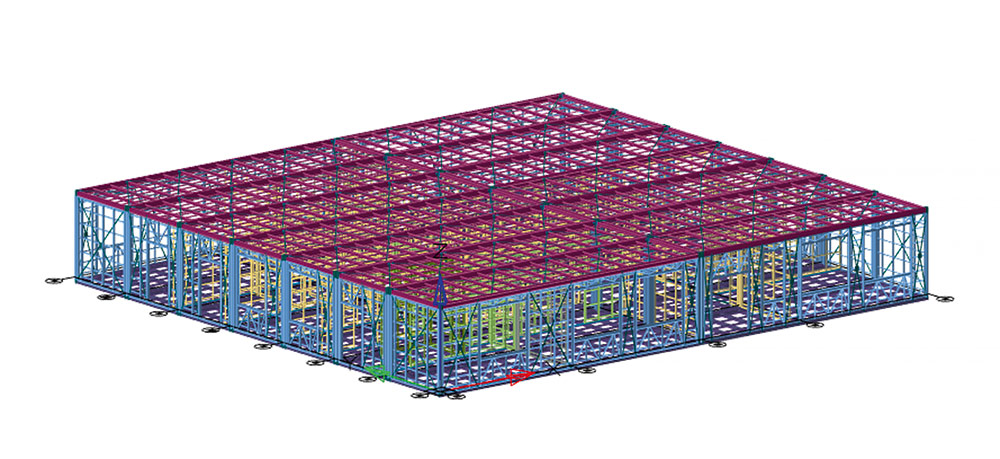

Рис. 18. Объект: «Школа с дошкольным отделением,
модульная». Заказчик: ГКУ Тюменской области «УКС»

Рис. 18. Объект: «Школа с дошкольным отделением, модульная». Заказчик: ГКУ Тюменской области «УКС»

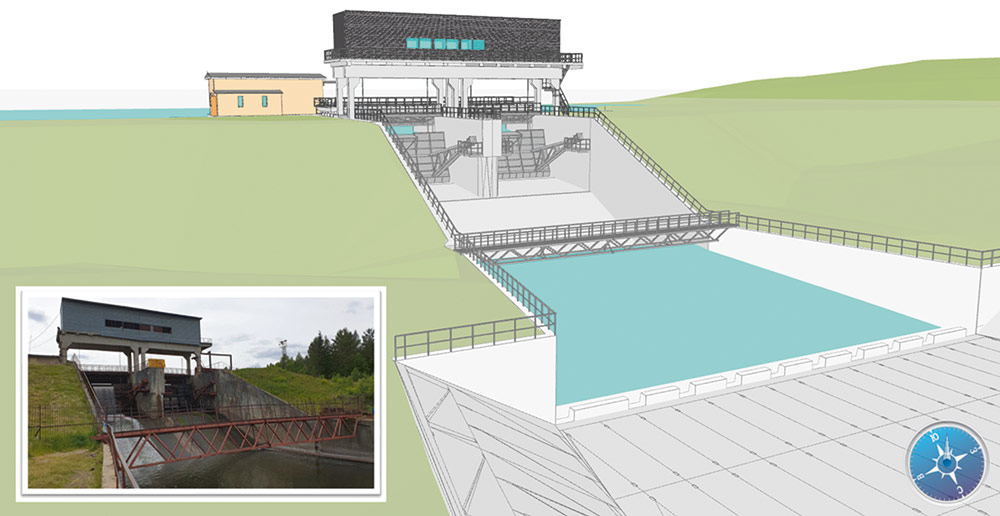

Рис. 19. ГТС Айского водохранилища в городе Златоусте Челябинской области

Рис. 19. ГТС Айского водохранилища в городе Златоусте Челябинской области

О компании «Нанософт»

«Нанософт» — российский разработчик инженерного ПО: технологий автоматизированного проектирования (CAD/САПР), информационного моделирования (BIM/ТИМ) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Флагманский продукт — Платформа nanoCAD — универсальная САПР для создания чертежей и 3D­моделей с прямой поддержкой *.dwg­формата (официальный сайт: nanocad.ru).

Вот некоторые проекты, выполненные техническими специалистами проектного подразделения ООО «Нормасофт» с использованием nanoCAD BIM Конструкции:

  • создание BIM-модели модульных блоков школы с дошкольным отделением (по заказу ГКУ Тюменской области «УКС») — рис. 18;
  • реконструкция ГТС Айского водохранилища в городе Златоусте (рис. 19);
  • строительство моста через реку Тагил в Махнёвском муниципальном образовании (совместный проект с ООО «Проектная компания “УралДорТехнологии”») — рис. 20;
  • строительство комплекса по хранению и переработке овощей в Сосновском районе Челябинской области (рис. 21).

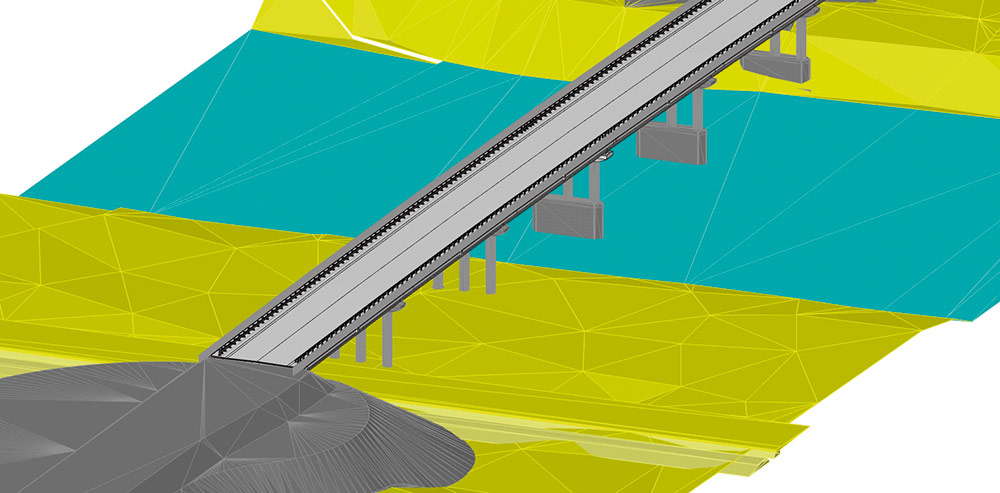

Рис. 20. Мост через реку Тагил на территории Махнёвского муниципального образования

Рис. 20. Мост через реку Тагил на территории Махнёвского муниципального образования

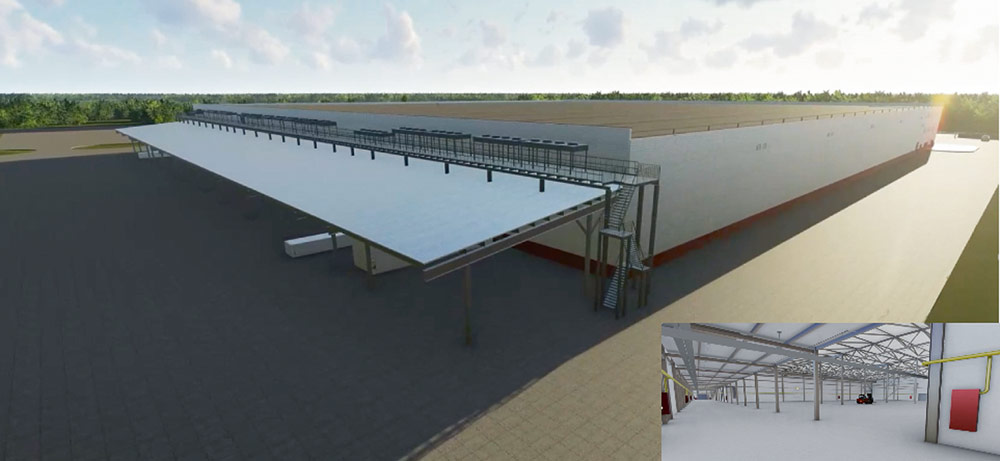

Рис. 21. Комплекс по хранению и переработке овощей в Сосновском районе Челябинской области

Рис. 21. Комплекс по хранению и переработке овощей в Сосновском районе Челябинской области

О компании «Нормасофт»

ООО «Нормасофт» — официальный представитель отечественных разработчиков инженерного ПО, специализирующийся на автоматизации проектирования и внедрении цифрового моделирования. Компания предлагает полное сопровождение по автоматизации рабочих процессов: анализ задач, подбор ПО, тестирование, обучение и техническую поддержку.

ООО «Нормасофт» гордится своим авторизованным учебным центром, предлагающим лицензированные программы повышения квалификации по автоматизации проектирования и BIM, включая бесплатные обучающие очные и онлайн­мероприятия.

Компания предлагает решения по автоматизации обработки облаков точек и сканированию объектов для 3D­моделирования. Также для автоматизации заполнения основных надписей чертежей центр разработки создал программное решение «Реквизитор», которое упрощает работу с технической документацией (официальный сайт: normasoft.com).

Программное обеспечение nanoCAD BIM Строительство (конфигурация «Конструкции») — это мощный и универсальный инструмент создания BIM-конструкций. Его функциональные возможности, интуитивный интерфейс, гибкость в моделировании и анализе конструкций, а также средства совместной работы позволяют специалистам повысить эффективность и ускорить процесс проектирования. Кроме того, использование конфигурации «Конструкции» способствует повышению качества проектов и уменьшает риск возникновения ошибок. Современное строительное сообщество всё больше ориентируется на технологии BIM, и рассмотренное нами ПО является одной из ведущих разработок в этой области. Рекомендуем ознакомиться с этой программой всем, кто ищет надежное и функциональное решение для создания и управления BIM-конструкциями.
