Переход конструкторских бюро и проектных организаций на применение отечественных систем автоматизированного проектирования (САПР) в рамках реализации политики импортозамещения и цифровой трансформации вывел на первый план необходимость их интеграции с системами управления данными об изделии и поддержки жизненного цикла продукции (PDM/PLM). При этом особенно остро стоит задача использования наработок, уже сделанных в САПР зарубежного производства.
Российская компания «Лоция Софтвэа» традиционно уделяет внимание поддержке взаимодействия с САПР отечественной разработки с учетом сложившегося на предприятиях гетерогенного программного окружения и предоставляет полный спектр средств, необходимых для успешного проведения импортозамещения [1]. При этом расширение спектра поддерживаемого программного обеспечения (далее — ПО) российской разработки затрагивает не только операционные системы и СУБД [2], но и САПР.
В рамках развития своего флагманского PDM/PLM/Workflowпродукта — системы Lotsia PDM PLUS, включенной 16 мая 2016 г. за № 739 в Единый реестр российских программ для электронных вычислительных машин и баз данных (приказ Минкомсвязи России от 13.05.2016 г.), — и реагируя на потребности пользователей, компания «Лоция Софтвэа» разработала модуль интеграции Lotsia PDM PLUS с САПР nanoCAD.
Модуль позволяет упростить работу пользователей Lotsia PDM PLUS при разработке конструкторской, проектной и другой документации в среде nanoCAD и его надстроек (СПДС и Механика). Ключевой особенностью Lotsia PDM PLUS является хранение файлов документации на серверах со специальным сервисом защиты PartyArc Document Access Service. Сервис защиты файлов блокирует прямой доступ к файлам, и работа в режиме интеграции учитывает наличие такой защиты. Этот механизм позволяет обеспечить удобное и гибкое разделение прав доступа к файлам при сохранении необходимого уровня защиты данных от несанкционированного доступа.
Многие пользователи системы Lotsia PDM PLUS стали применять САПР nanoCAD в рамках выполнения программы импортозамещения, переходя на него с системы AutoCAD. При этом у некоторых из них возникли определенные сложности организационнотехнического характера. Lotsia PDM PLUS достаточно строга к организации электронного архива и автоматически назначает документам разрешенное администратором приложениеобработчик, что позволяет избежать использования пользователем незарегистрированного в системе ПО. Ссылка на назначенное приложениеобработчик сохраняется в базе данных как одно из свойств документа (файла). Соответственно, в электронном архиве накопилось большое число файлов, которым назначено приложение AutoCAD. При этом в крупных организациях замена ПО на рабочих станциях — дело не одного дня, и в течение какогото времени в рамках одной организации будут функционировать и AutoCAD, и nanoCAD. Возникает неожиданная для пользователей проблема: требуется открыть в nanoCAD файл, которому ранее был назначен в качестве программыобработчика AutoCAD, и наоборот. Вернее, это даже не проблема, а небольшое неудобство, но Lotsia PDM PLUS позволяет чрезвычайно оперативно решить и этот вопрос, а пользователи, привыкшие открывать файлы двойным щелчком мыши, получают новый полезный навык в применении базового функционала Lotsia PDM PLUS. Кстати говоря, это позволит решить одну из основных задач: как правило, пользователи выбирают для себя какойто один алгоритм работы, не используя альтернативные пути. И это относится не только к работе в Lotsia PDM PLUS. Например, переименовать файл в Проводнике Windows можно как минимум четырьмя способами: клавишей F2, одинарным щелчком мыши на имени файла, пунктом контекстного меню и кнопкой на ленте. Пользователь, привыкший к применению кнопки на ленте, но случайно открывший контекстное меню, в большинстве случаев закроет его, даже не вспомнив, что может воспользоваться и им.
Компания «Лоция Софтвэа» уделяет большое внимание реализации различных сценариев работы пользователей с системой.
В частности, поэтому в одной из последних доработок в Lotsia PDM PLUS появилась возможность назначать на пункты контекстного меню файлов собственные программыобработчики. Вообще говоря, подобная возможность была и раньше, но новый вариант упростил и разработку собственных решений, и их использование, поскольку позволил исключить манипуляции с дополнительными диалоговыми окнами. Как раз недавно для одной организации с большим числом филиалов и пользователей была реализована процедура выбора приложения для просмотра dwgфайлов (рис. 1).

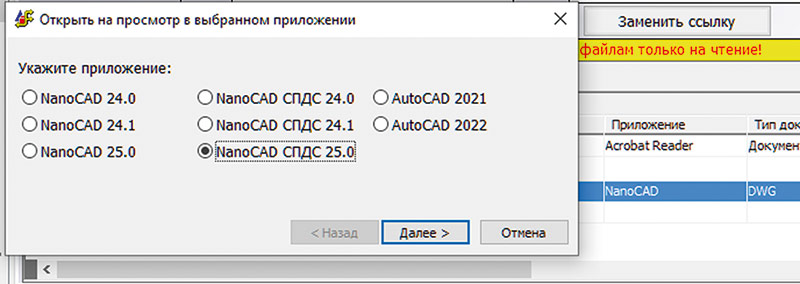

Рис. 1. Пример реализации выбора приложения для просмотра dwg-файла
При разработке модуля интеграции с nanoCAD (рис. 2) было необходимо сохранить функционал, к которому пользователи привыкли, работая ранее в среде AutoCAD. Здесь возникли некоторые сложности в силу различной реализации функционала в самих САПР, но они были успешно преодолены.

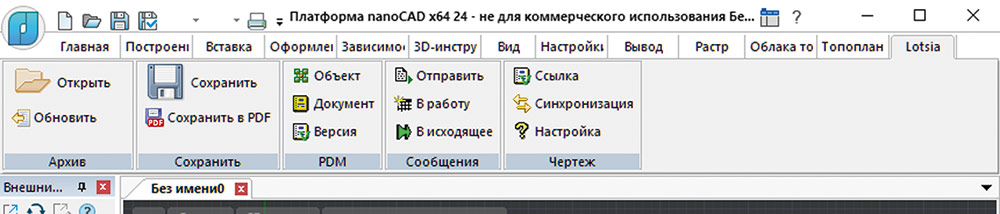

Рис. 2. Вкладка Lotsia PDM PLUS в ленте nanoCAD
В процессе разработки документации при работе конструкторов и проектировщиков широко используется механизм внешних ссылок. И одной из основных задач модуля интеграции Lotsia PDM PLUS является поддержка этого механизма. Дело в том, что при открытии файла пользователь сам к внешним ссылкам не обращается (не имеет прямого доступа), обращение идет из открываемого файла — в данном случае из среды nanoCAD. Напомним, что сервис защиты блокирует прямой доступ к файлам, поэтому в Lotsia PDM PLUS используется механизм компонентных документов (рис. 3). Компонентный документ — это некий контейнер, представляющий собой набор записей в базе данных. Компонентный документ формируется модулем интеграции автоматически при сохранении файла и состоит из мастердокумента и компонентов (ссылок). При этом каждый компонент, в свою очередь, может быть и мастердокументом для других компонентов. Получив команду открытия мастердокумента, программа, используя обращение к сервису защиты файлов, открывает и соответствующие компоненты. Таким образом, при открытии мастердокумента предоставляется доступ к пакету файлов, необходимому для подгрузки всех ссылок и корректной работы пользователя с проектом или изделием.

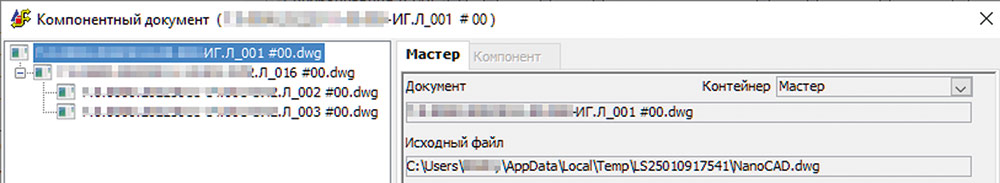

Рис. 3. Компонентный документ в Lotsia PDM PLUS
В процессе разработки или изменения документации в среде Lotsia PDM PLUS реализуется создание новых версий карточек документов, а вместе с ними иногда возникает необходимость создания и копий, и файлов в формате разработки. Это очевидно. Однако не всегда очевидно, что копия документа должна автоматически унаследовать настройки компонентного документа, поэтому из реализации этот момент иногда выпадает и при открытии файла ссылки не подхватываются. Но здесь есть и хорошая новость, потому что богатство инструментария Lotsia PDM PLUS позволяет в несколько строк разработать функционал копирования версии из исходного документа в целевой и еще в несколько — копирования списка компонентов (рис. 4). А наиболее приятным моментом является то, что этот функционал можно объявить отдельной функцией и при необходимости вызывать его из различных областей, хоть через API.

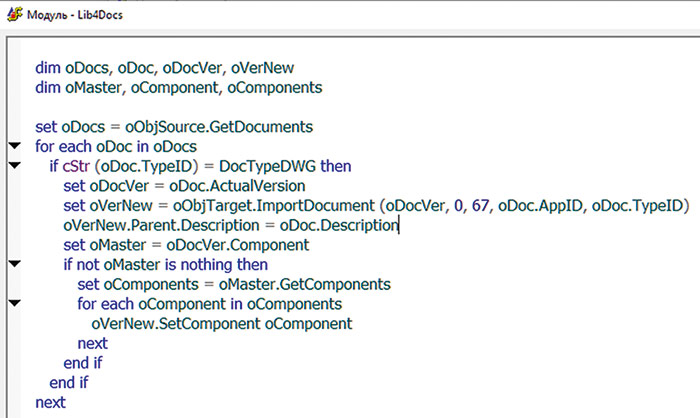

Рис. 4. Процедура копирования документа и формирования списка компонентов
Это дает еще более гибкие возможности по адаптации системы к потребностям конкретного предприятия силами сотрудников собственной ИТслужбы.
Файлы в формате разработки обычно создаются по предварительно подготовленным шаблонам. В процесс подготовки шаблона включают размещение в областях документа блоков с идентификаторами атрибутов Lotsia PDM PLUS. Это позволяет в любой момент времени произвести синхронизацию текстовой информации в блоках шаблона (документа) с атрибутами карточки документа. Таким способом заполняются как основная надпись чертежа, так и дополнительные поля, например штрихкод. Этот функционал дает возможность сэкономить массу времени на оформление документов за счет не только автоматизации заполнения полей, но и предварительного верхнеуровневого контроля данных, передающихся в файлы. Дело в том, что карточки документов (информационных объектов) частично наследуют атрибуты из карточек комплектов, а при формировании карточек используются процедуры, настроенные под конкретную организацию и учитывающие правила формирования обозначения, наименования, статусов, назначения прав доступа и т.д. Поскольку доступ к карточкам в большинстве случаев есть у всех участников проекта, включая проверяющих, нормоконтролеров, руководителей отделов и проекта, то первичный контроль правильности заполнения полей осуществляется без обмена файлами, через интерфейс Lotsia PDM PLUS. Это в значительной мере обеспечивает снижение количества ошибок, вызванных человеческим фактором, и сокращение непроизводительных затрат времени.
Ключевой особенностью Lotsia PDM PLUS является возможность применения шаблонов, ранее подготовленных для AutoCAD, при работе в nanoCAD без донастройки связей полей. Более того, одни и те же шаблоны можно использовать в обеих САПР.
Другой важной функцией модуля интеграции является конвертация чертежа в PDFфайл с автоматической привязкой к информационному объекту. Это позволяет исключить операции сохранения в промежуточный файл с последующей загрузкой в систему. К сожалению, в nanoCAD нет прямого сохранения в PDF как в AutoCAD, поэтому применяется встроенный PDFпринтер с подменой окна (рис. 5). Так что и данная задача была успешно решена.

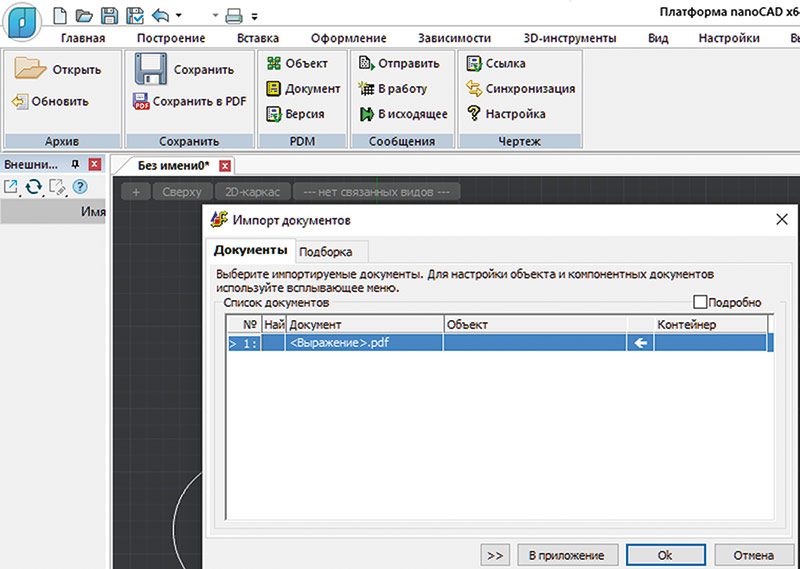

Рис. 5. Печать в PDF с подменой окна nanoCAD
Таким образом, разработанный модуль интеграции расширяет возможности обеих систем — Lotsia PDM PLUS и nanoCAD — и позволяет с минимальными временными и финансовыми затратами перейти от применения САПР зарубежного производства на отечественную программную платформу и дает возможность реализовать единую информационную систему предприятия на отечественном программном ядре [3] при использовании в самых разных отраслях — от машиностроения и приборостроения до нефтегазового комплекса, авиационной и космической, атомной энергетики и других.
При этом гибкость модуля интеграции дает возможность применять его с уже ранее созданными для САПР зарубежного производства шаблонами, что позволяет использовать их повторно, существенно снижая затраты на внедрение.
В завершение от имени компании «Лоция Софтвэа» выражаем благодарность сотрудникам компании «Нанософт разработка» за предоставление лицензий и консультации, оказанные в ходе разработки интеграционного решения, а также надеемся на плодотворное продолжение сотрудничества, выгодного в первую очередь отечественным пользователям САПР и систем управления информацией об изделии и жизненным циклом продукции.
Список литературы:
- Садовников Д.Л., Ширяев Н.В. Lotsia PDM PLUS: возможности самостоятельного внедрения при импортозамещении / Садовников Д.Л. и др. // САПР и графика. 2023. № 4. С. 4249. ISSN 15604640.
- Садовников Д.Л., Ширяев Н.В. Использование Lotsia PDM PLUS 6.10 для управления данными и процессами предприятия при разработке сложных проектов и продукции / Садовников Д.Л. и др. // САПР и графика. 2024. № 9. С. 613. ISSN 15604640.
- Садовников Д.Л., Ширяев Н.В. Опыт использования Lotsia PDM PLUS для решения задач автоматизации управления процессами проектирования и производства / Садовников Д.Л. и др. // САПР и графика. 2024. № 4. С. 3438. ISSN 15604640.
