Компания «Топ Системы» подвела итоги ежегодного конкурса 3D-моделирования и инженерных проектов «Компетенция САПР» в ключевой номинации — «Эксперт».
Участники с различных предприятий России представили конкурсные работы, выполненные как индивидуально, так и в составе групп. Эти проекты охватывали широкий спектр отраслевых направлений и продемонстрировали высокий профессиональный уровень.
Конкурс «Компетенция САПР» проводится с целью объединения инженерного сообщества T-FLEX PLM, обмена опытом и демонстрации реальных производственных решений, реализованных средствами T-FLEX CAD, T-FLEX Анализ и других систем комплекса.
Номинация «Эксперт» завершает конкурс не случайно: в ней соревнуются опытные профессионалы, чьи проекты часто применяются в реальном производстве. Жюри было непросто выбрать победителей — работы отличались глубиной проработки, технической грамотностью и практической значимостью. Мы рады объявить финальные результаты.
Номинация «Эксперт индивидуальный»
1-е место. Проект: приспособление для сборки, прихватки и автоматической сварки. Автор: Ирек Муфтахов, ОДК-УМПО.
Проект включает 14 сборочных единиц, 60 деталей и 61 стандартное изделие. Приспособление предназначено для выполнения нескольких сварочных операций без переналадки — всё осуществляется за одну установку на манипуляторе. Это позволило значительно сократить трудозатраты и ускорить производственный цикл. В конструкции реализованы три независимых привода для точного базирования свариваемых деталей и система подачи аргона к каждому сварному шву.

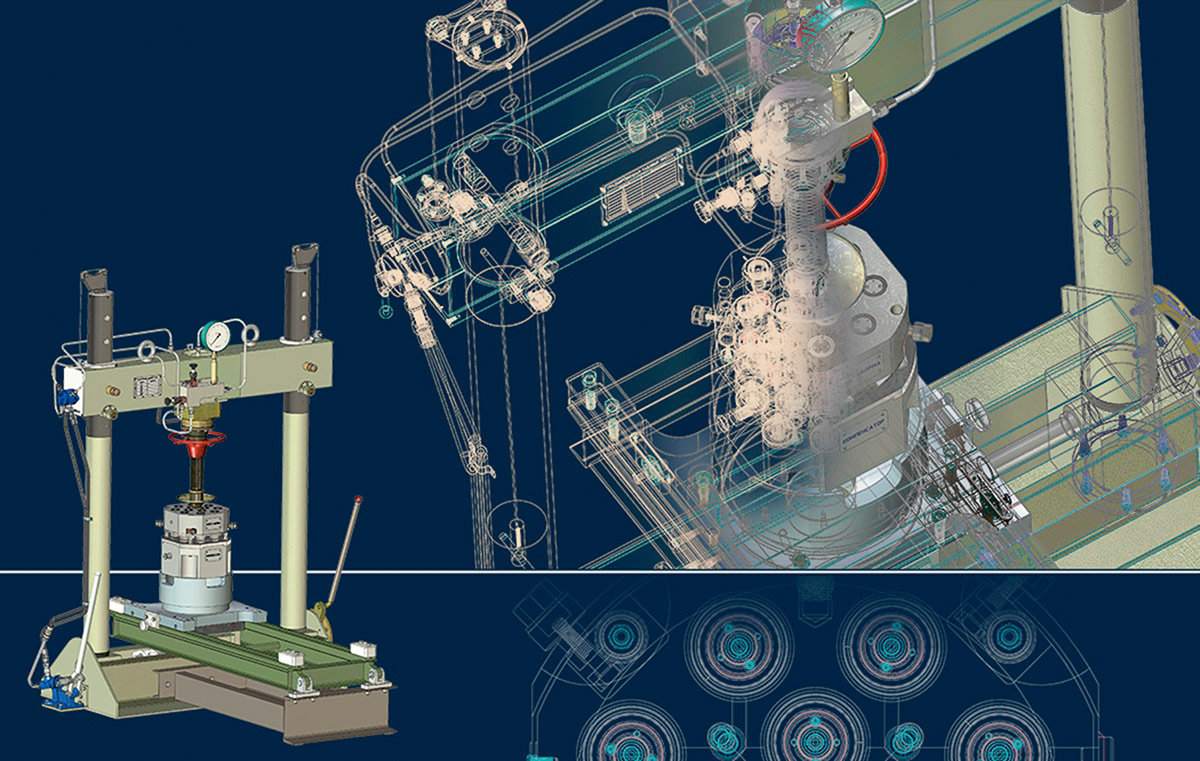

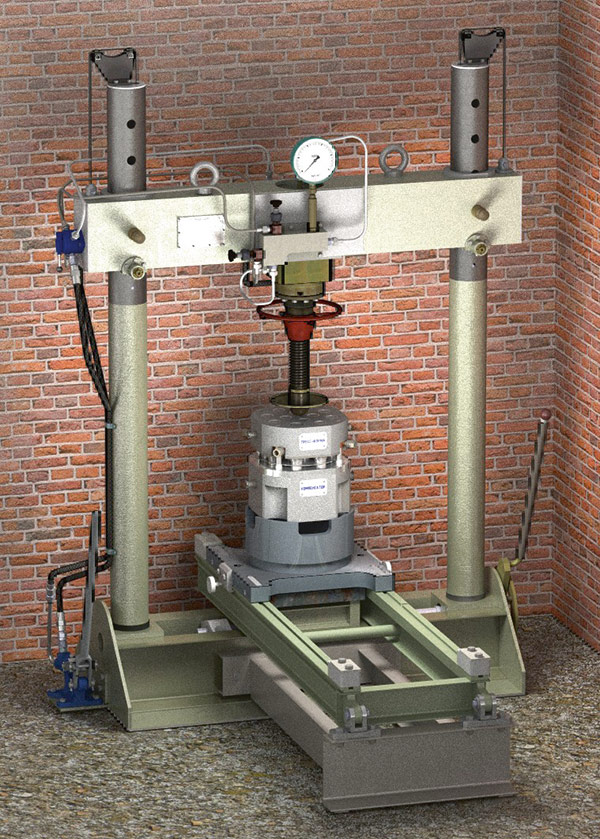

Проект: приспособление для сборки, прихватки и автоматической сварки
Проект содержит трехмерные модели каждой детали, основную сборку, сборочные единицы, конструкторскую документацию и чертежи, документ, описывающий верный способ сборки приспособления, а также анимированные сценарии разборки. Все компоненты смоделированы в T-FLEX CAD без импорта геометрии. Использованы массивы тел, 3D-пути, операции «Трубопровод» и другие инструменты.
Специалисты «Топ Системы» особо отметили высокий уровень технической реализации и практическую ценность проекта.
2-е место. Проект: мини-приложение для моделирования и измерения калибровочных таблиц. Автор: Игорь Грядунов, Орловский государственный университет имени И.С. Тургенева.
Данное приложение предназначено для автоматизации процессов моделирования и измерения калибровочных таблиц, применяемых для калибровки оптических 3D-сканеров. Оно адаптировано под продукцию российских производителей — RangeVision и Volume Technologies.

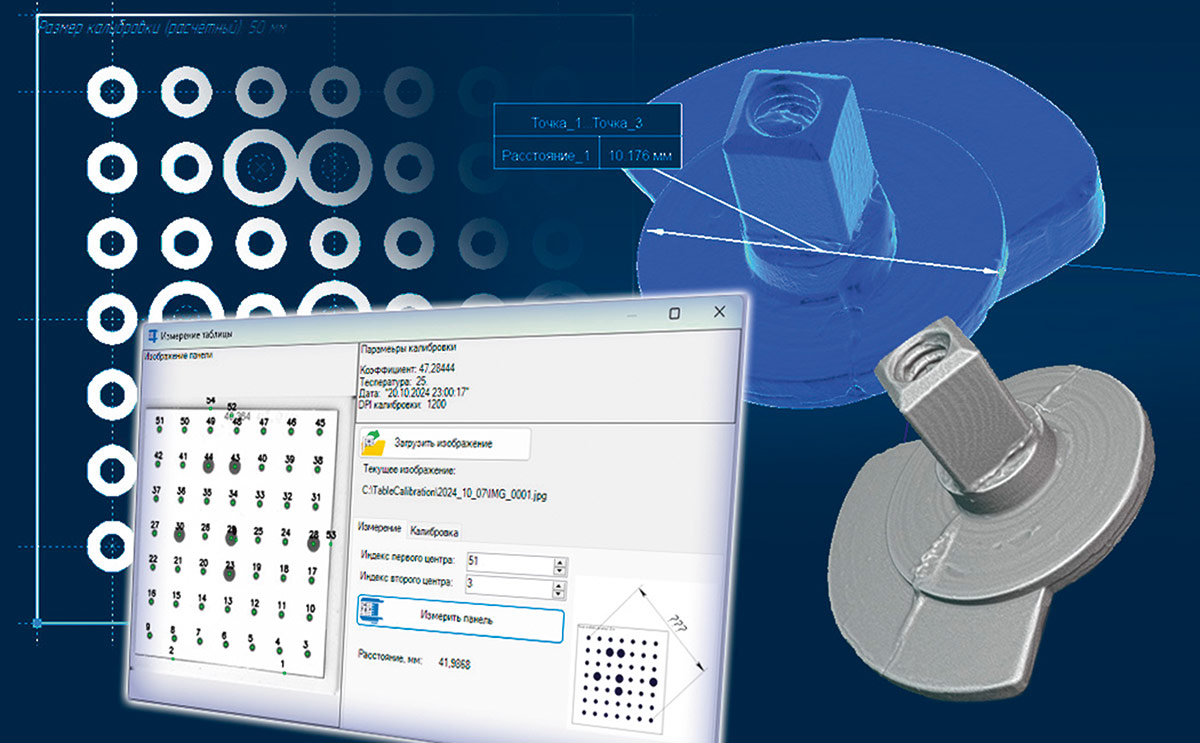

Проект: мини-приложение для моделирования и измерения калибровочных таблиц
В проекте эффективно использованы возможности параметрического 2D-моделирования. Наиболее интересным аспектом стало применение Open API в T-FLEX CAD, позволяющего существенно расширить функционал разработки. Выполнена адаптация интерфейса под разработанное решение, для чего создана дополнительная вкладка ленты инструментов с набором кнопок для доступа к созданным пользовательским командам. T-FLEX CAD обладает гибкой настройкой пользовательских интерфейсов, и в данном проекте эта возможность нашла необходимое применение.
Подробнее о разработке мини-приложений в T-FLEX CAD будет рассказано в отдельной статье.
3-е место. Проект: установка для испытаний труб PVC-U и PVC-C на ударную прочность. Автор: Александр Шлепин, ЛО «Инновация».
Данная установка предназначена для испытаний труб из материалов PVC-U и PVC-C на ударную прочность. Испытания проводятся с целью определения истинного показателя ударной прочности (TIR), который является ключевым параметром при оценке качества и долговечности продукции в соответствии с требованиями ГОСТ 32415-2013.

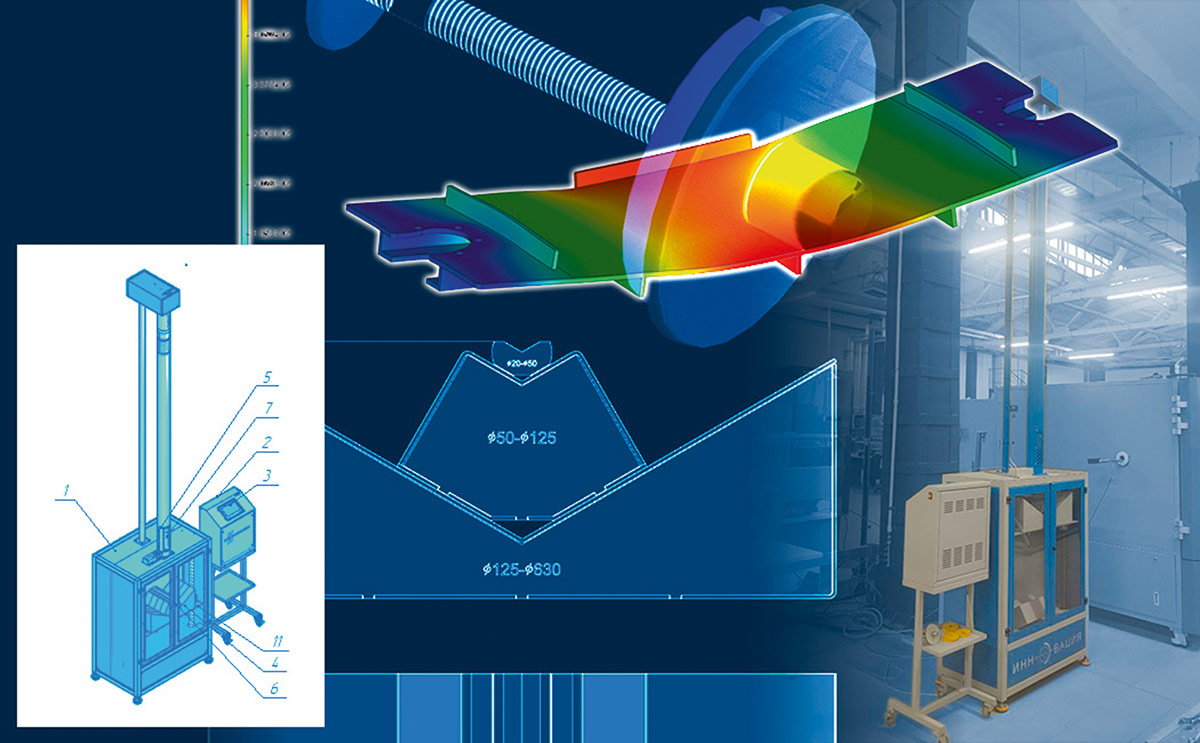

Проект: установка для испытаний труб PVC-U и PVC-C
на ударную прочность
Принцип действия установки основан на сбрасывании бойка с определенной высоты на испытуемый образец трубы. Образец устанавливается на опорные пирамиды и с помощью каретки поднимается вверх. Система автоматически останавливает движение каретки в тот момент, когда верхняя часть трубы пересекает луч оптического датчика.
Затем боёк с заданной массой фиксируется на электромагните и автоматически поднимается на требуемую высоту. После достижения заданной позиции оператор активирует сброс посредством кнопки на сенсорной панели стойки управления. При этом магнит отключается и боёк падает на установленный образец.
Для обеспечения необходимого запаса прочности и допустимых уровней деформаций конструктивных элементов установки были проведены расчеты на статическую прочность с использованием модуля T-FLEX Анализ на основе метода конечных элементов.
В процессе проектирования применялись инструменты моделирования листового металла, выполнялась прокладка трасс для кабелей и тросов, а также использовались импортированные модели стандартных покупных изделий, предоставленные производителями комплектующих в формате STEP. Для всех элементов были разработаны чертежи деталей, сборочных единиц и спецификации, оформленные в полном соответствии с требованиями ЕСКД.
Конструкторская документация была экспортирована в формат PDF с помощью встроенных команд импорта. Кроме того, подготовлены файлы в формате DXF, предназначенные для изготовления деталей на оборудовании с ЧПУ: станках лазерной резки, листогибочных прессах и гравировально-фрезерных станках.
Проект получился комплексным и технологичным. Автор представил также ряд дополнительных моделей, не вошедших в призовую тройку, но получивших высокую оценку специалистов.
Номинация «За волю к победе и поддержку конкурсного движения»
В этом году в номинации «Эксперт командный» компания «Топ Системы» решила места не присуждать. Все присланные работы были высоко оценены членами жюри, но выделить определенные группы специалистов не представилось возможным. Было принято решение учредить специальную призовую номинацию — «За волю к победе и поддержку конкурсного движения».
Победителем специальной номинации стала команда РФЯЦ ВНИИТФ, представившая проект «Многоместная пресс-форма с компенсатором и параметрическим пуансоном». Сотрудники предприятия регулярно участвуют в конкурсах, организуемых компанией «Топ Системы». Особенностью их работ является нестандартный взгляд на сферы индустриального применения машиностроительного САПР T-FLEX CAD.

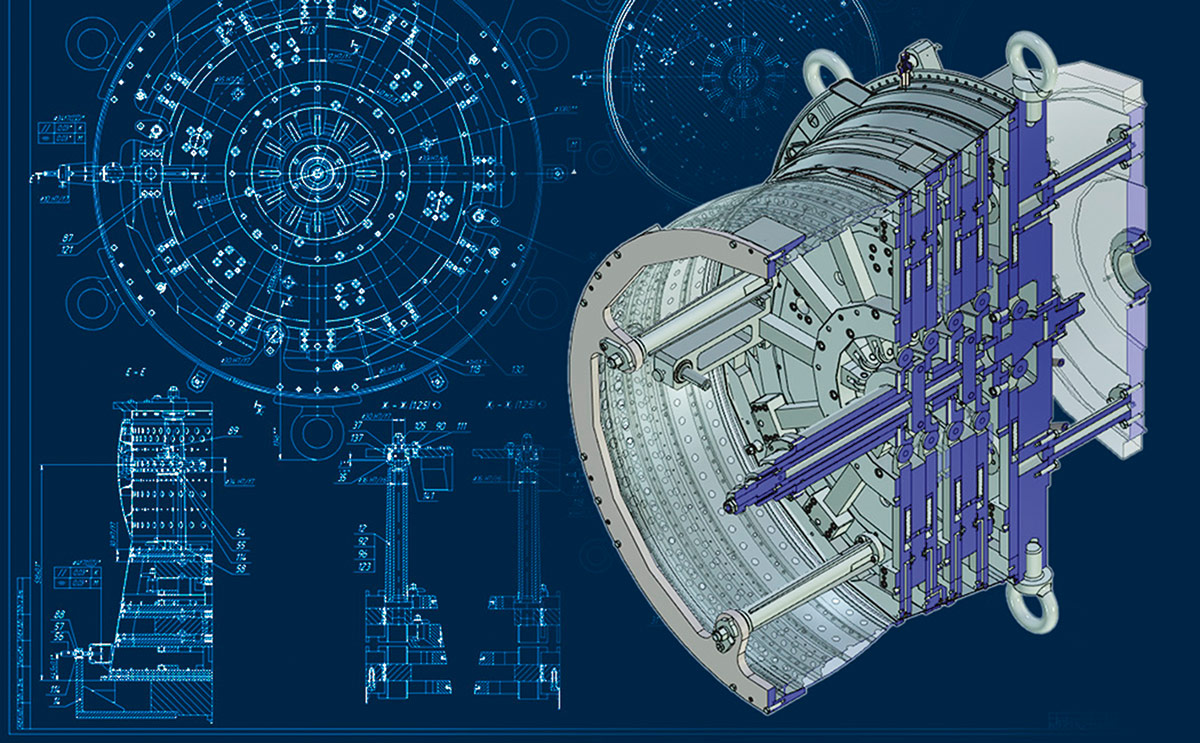

Проект: многоместная пресс-форма с компенсатором и параметрическим пуансоном
Команда РФЯЦ ВНИИТФ вновь подтвердила высокий профессионализм, представив технологически сложный проект, глубоко проработанный на всех уровнях.
Многоместная пресс-форма обеспечивает одновременное изготовление нескольких изделий, что существенно повышает производительность. В конструкцию интегрирован компенсатор, равномерно распределяющий усилия и стабилизирующий процесс при серийном производстве. Пуансон реализован параметрически: геометрия формообразующей поверхности задается углом, обеспечивая гибкость настройки под различные изделия.
Проект выполнен в T-FLEX CAD с полным набором документации и реалистичной визуализацией. Особого внимания заслуживает техническая эстетика модели и практическая применимость решений.
Кроме конкурсной модели, команда представила и другие работы — менее масштабные, но также выполненные на высоком уровне. В совокупности они образуют комплексное инженерное решение с множеством специализированных приспособлений.
***
Компания «Топ Системы» поздравляет победителей!
Все участники номинации «Эксперт» продемонстрировали высокий уровень инженерного мышления, владения системой T-FLEX CAD и умение решать реальные производственные задачи. Большое спасибо всем за присланные проекты!
С проектами — победителями предыдущих номинаций вы можете ознакомиться на сайте tflex.ru.
