Цифровая трансформация строительства и машиностроения — это не просто тренд, а необходимость, продиктованная требованиями скорости, точности и стандартизации. В условиях стремительного развития технологий информационного моделирования (ТИМ) и курса на импортозамещение отечественные САПР-решения выходят на первый план, предлагая функционал, сопоставимый с зарубежными аналогами и при этом учитывающий российские нормативы и практики.
Среди таких решений заметное место занимает nanoCAD Механика PRO — мощный инженерный инструмент, позволяющий не просто проектировать те или иные объекты, а систематизировать знания, создавая библиотеки параметрических компонентов. Эти библиотеки становятся основой для изготовления реальных изделий, ускоряя процесс проектирования и минимизируя количество ошибок.
Ниже мы расскажем, как nanoCAD Механика PRO может стать основой для разработки отечественных ТИМ-библиотек, какие преимущества эта программа имеет перед зарубежными САПР, как ее применение влияет на эффективность проектных процессов. И, если взглянуть шире, почему это не просто CAD, а шаг к цифровому будущему российской инженерии.
Если вы хотите сократить время, которое уходит на выполнение рутинных операций, повысить согласованность данных и создавать проекты, используя готовые интеллектуальные компоненты, эта статья — ваш проводник в мир современного проектирования.
Большинство современных отечественных ТИМ-продуктов обладает собственным широким функционалом для разработки компонентов библиотек. Логично спросить — зачем в этом процессе дополнительный продукт? Ответ заключен в приведенной ниже таблице.
Наиболее эффективной программа nanoCAD Механика PRO показывает себя при моделировании компонентов, для которых нет референсов в виде 3D-графики. Проследим это преимущество на конкретном кейсе моделирования резьбового фитинга (рис. 1).

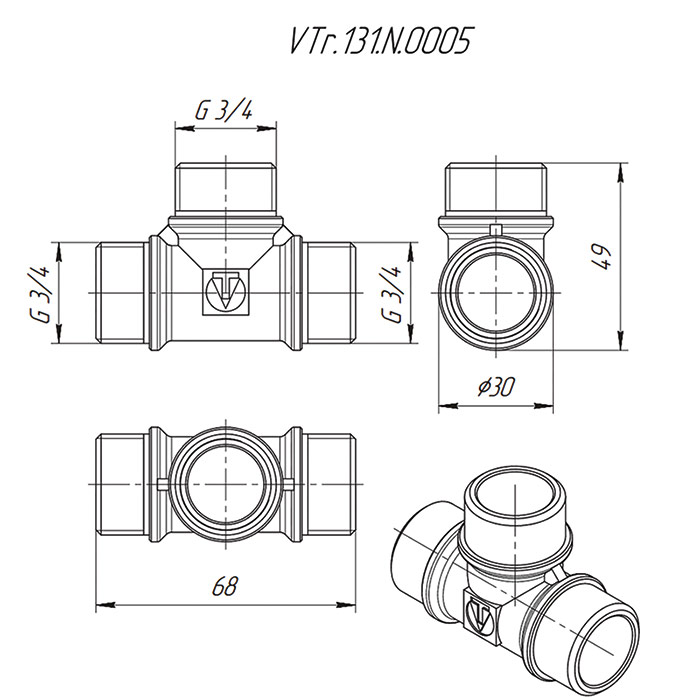

Рис. 1. Латунный никелированный трехсторонний фитинг (тройник), равнопроходной. Резьба — наружная, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226) VTr.131.N
Таблица 1
Инструменты |
ТИМпродукты |
nanoCAD |
Преимущества nanoCAD |
Параметрическое моделирование |
Базовые параметрические семейства (двери, окна) с ограниченной настройкой |
Полноценное параметрическое моделирование с таблицами параметров, формулами и зависимостями |
Глубокая настройка компонентов через параметры |
Библиотека стандартных элементов |
Строительные элементы (стены, перекрытия, архитектурные элементы и др.) |
Машиностроительные элементы (крепеж, подшипники, валы, шестерни) |
Готовые специализированные компоненты для машиностроения |
Возможности создания компонентов |
Простой редактор с ограниченными возможностями настройки |
Продвинутый редактор с возможностью создания сложных параметрических моделей |
Лучшие возможности для создания пользовательских компонентов |
Инструменты создания геометрии |
Базовые твердотельные операции (выдавливание, вращение) |
Расширенный набор операций (лофтинг, сплайны, фаски сложной формы) |
Более гибкое моделирование сложных форм |
Работа с массивами |
Линейные и радиальные массивы объектов |
Умные массивы с параметрическим управлением и зависимостями |
Автоматизация размещения повторяющихся элементов |
Создание соединений |
Простые стыковочные узлы для строительных элементов |
Специализированные соединения |
Реалистичное моделирование механических соединений |
Автоматизация чертежей |
Автоматически формируемые виды и разрезы строительных объектов |
Автоматически формируемые сборочные чертежи с позициями и спецификациями |
Лучшая адаптация под машиностроительную документацию |
Управление материалами |
Базовые строительные материалы с визуализацией |
Детальные физические свойства материалов для расчетов |
Точное задание характеристик для инженерных расчетов |
Анализ пересечений |
Проверка строительных элементов на предмет коллизий |
Детальный анализ зазоров и нахлестов в механических сборках |
Более точный контроль совместимости компонентов |
Работа с таблицами |
Простые таблицы параметров |
Связанные таблицы параметров с формулами и зависимостями |
Мощный инструмент управления параметрами компонентов |
В отличие от логики, заложенной в ТИМ-решениях, nanoCAD Механика PRO позволяет использовать имеющиеся 2D-референсы напрямую, как параметрический эскиз объекта (рис. 2).

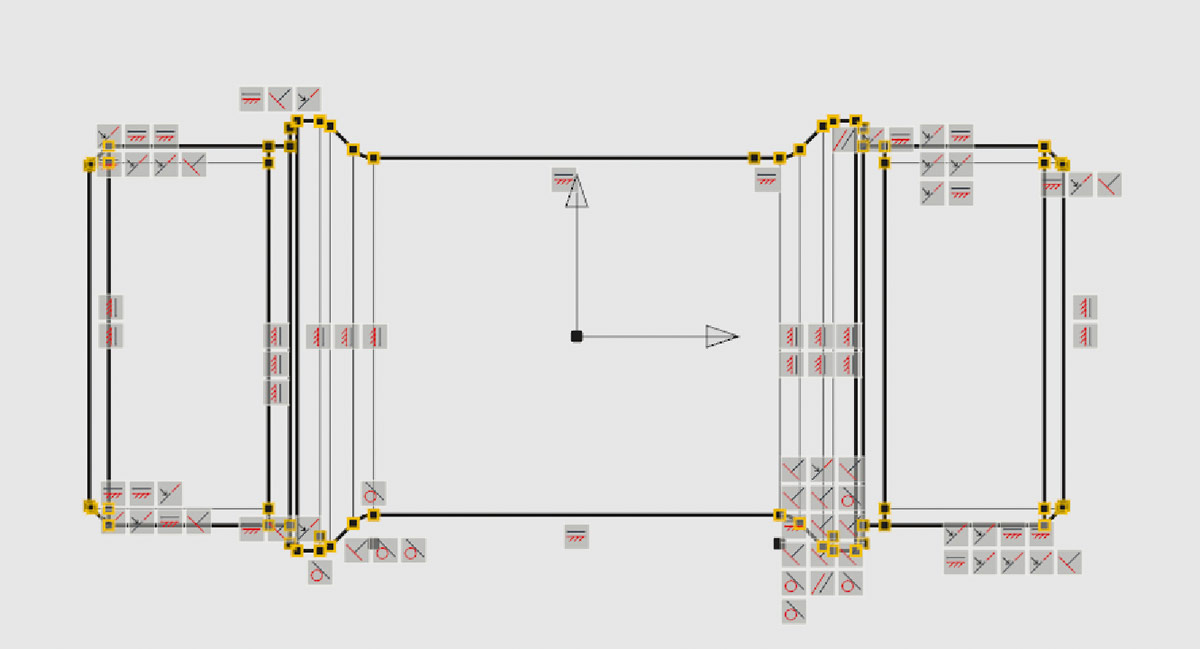

Рис. 2. 2D-данные становятся прямой основой 3D-модели
С помощью такого эскиза объект можно создать автоматизированно, предварительно обработав эскиз, сделав его доступным для выполнения операции вращения (рис. 3).

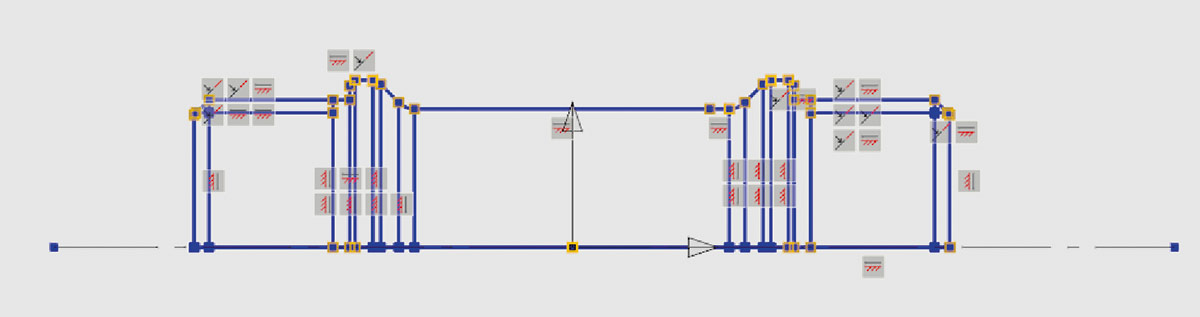

Рис. 3. Эскиз обработан, доступна операция вращения (для выполнения задачи потребовалась только половина объекта)
Далее в один клик мыши получаем готовое параметрическое 3D-тело (рис. 4).

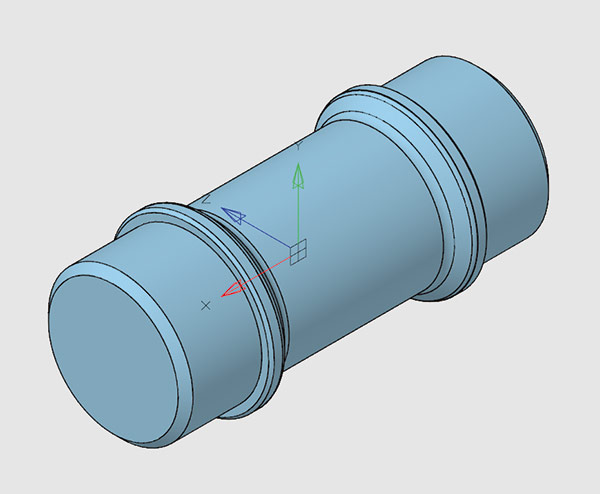

Рис. 4. Тело тройника, созданное по 2D-геометрии
Для добавления ответвления пользователю будет нетрудно создать еще один эскиз, а затем выровнять его геометрию с основным телом (рис. 5). И одним кликом создать из него 3D-тело (рис. 6).

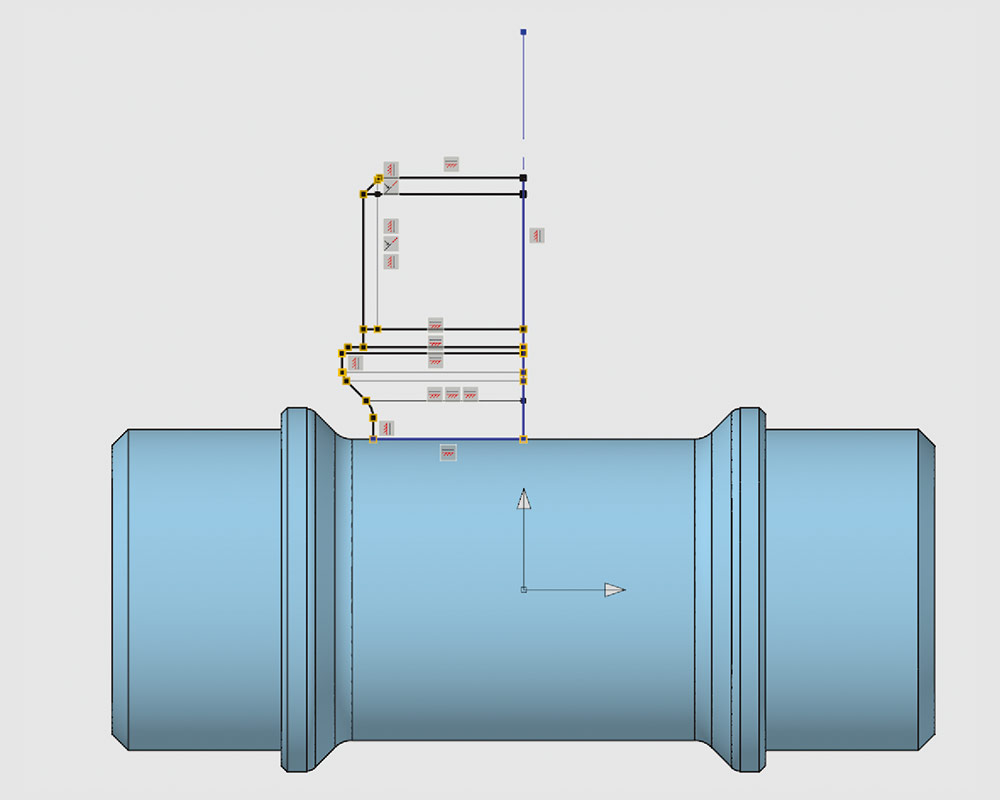

Рис. 5. Добавление дополнительного эскиза

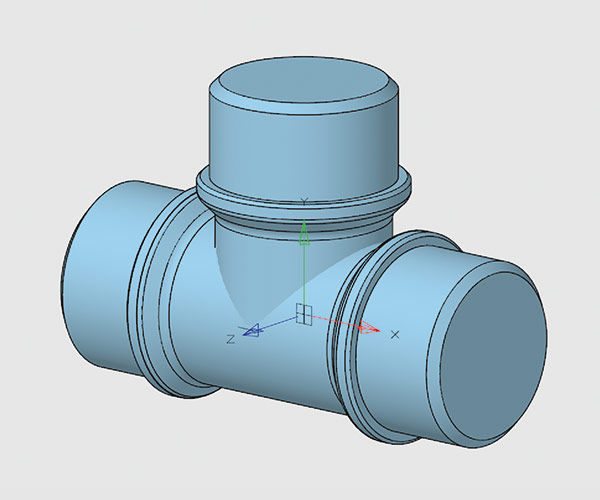

Рис. 6. Ответвление создано
Таким же образом можно при необходимости перенести логотип производителя (рис. 7).

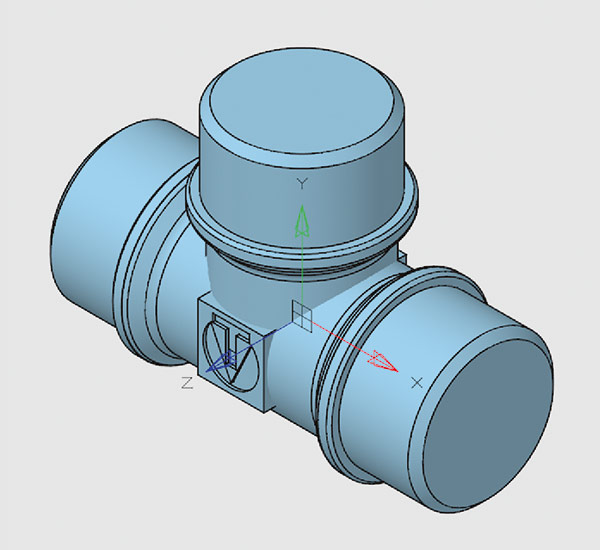

Рис. 7. Логотип производителя на тройнике
Проходная часть тройника создается в модели с помощью инструмента Отверстия (рис. 8).

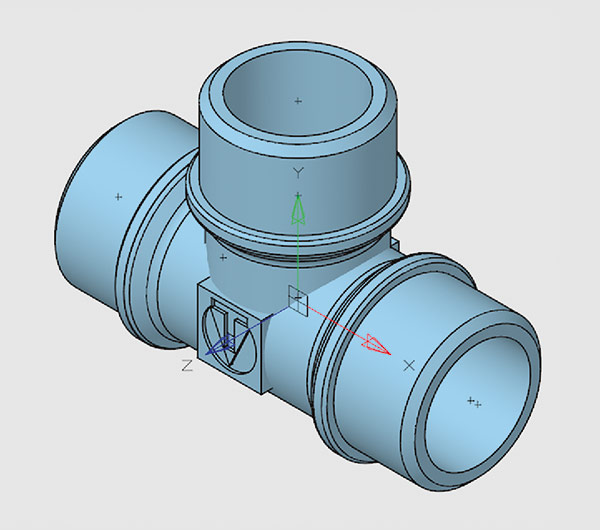

Рис. 8. Добавление отверстий
Финальный шаг создания полноценной модели — добавление резьбы (рис. 9).

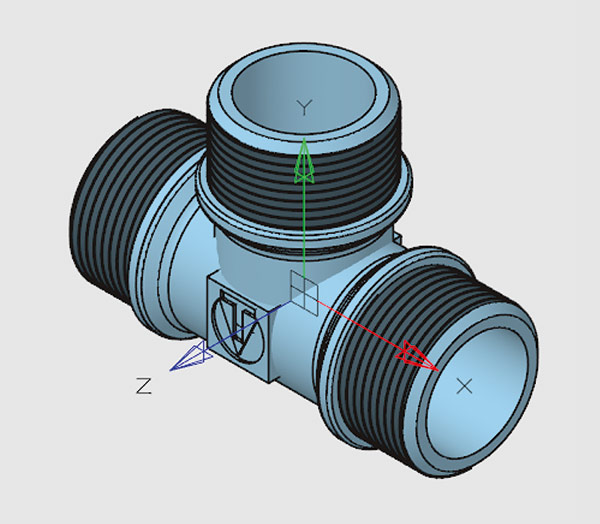

Рис. 9. Наложение резьбы
Созданную в nanoCAD Механика PRO модель можно передать в любой ТИМ-комплекс, применяя обменные форматы данных. При обмене с другими продуктами «Нанософт» можно использовать формат *.dwg — он обеспечит прямую и бесшовную передачу (рис. 10).

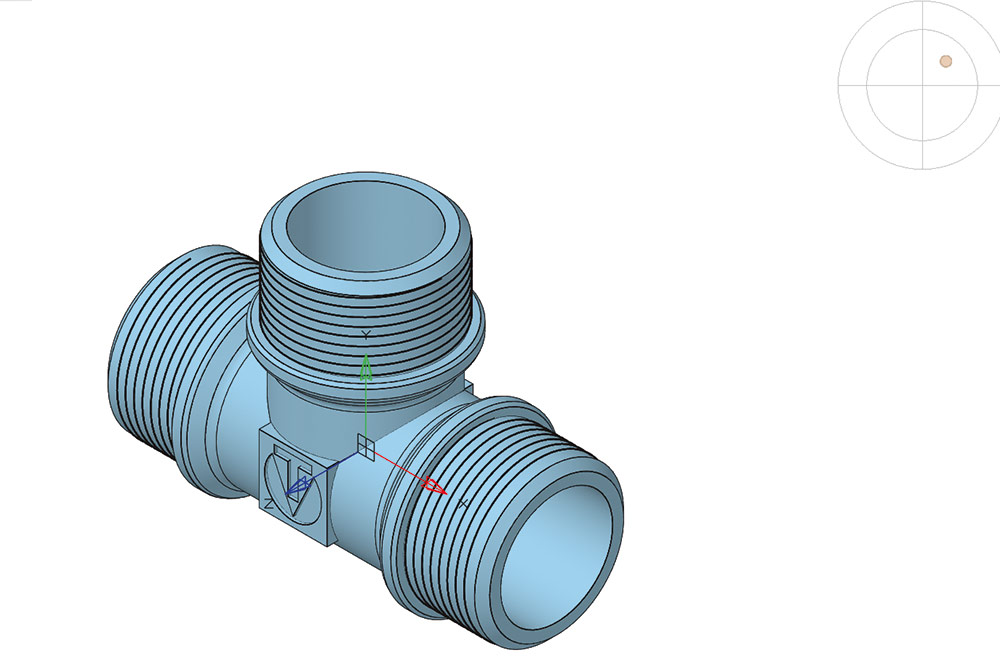

Рис. 10. Созданный тройник в интерфейсе программы nanoCAD BIM Строительство (конфигурация «Архитектура»)
О компании «Нанософт» «Нанософт» — российский разработчик инженерного ПО: технологий автоматизированного проектирования (CAD/САПР), информационного моделирования (BIM/ТИМ) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Флагманский продукт — Платформа nanoCAD — универсальная САПР для создания чертежей и 3D-моделей с прямой поддержкой *.dwg-формата (официальный сайт: www.nanocad.ru). |
О компании «ТиБиЭс» Премьер и фокус-партнер «Нанософт» по направлениям «Конструкции», «Инженерия», «Землеустройство», «Обработка данных ЛС», «Машиностроение». Компания занимается поставкой и внедрением программных решений для промышленного и гражданского строительства, объектов инфраструктуры и машиностроения. А также разрабатывает собственные программные продукты и оказывает услуги по созданию приложений и плагинов для программных продуктов nanoCAD (официальный сайт: www.tbs-soft.ru). |
Благодаря специализированному инструментарию параметрического моделирования и стандартизированным библиотекам компонентов программа nanoCAD Механика PRO демонстрирует высокую эффективность при интеграции с отечественными ТИМ-решениями. В отличие от BIM-ориентированных систем она обеспечивает:
- простоту адаптации — готовые ГОСТ-совместимые элементы и гибкие параметрические шаблоны;
- технологичность — поддержку инженерных расчетов и подготовку данных для производства;
- автоматизацию — генерацию документации и минимизацию рутинных операций.
Это делает программу оптимальным решением при создании библиотек компонентов, сочетающих преимущества ТИМ с требованиями машиностроительного проектирования. Она не только упрощает работу инженеров, но и способствует развитию цифровых стандартов в отечественной промышленности.
