Вадим Утяшев,
инженер-программист, АСКОН-Бизнес-решения
Автор делится опытом применения инструмента для визуализации и просмотра 3D-моделей в веб-браузере C3D Web Vision, сравнивает прежнюю и нынешнюю архитектуру веб-решения и описывает направления развития.

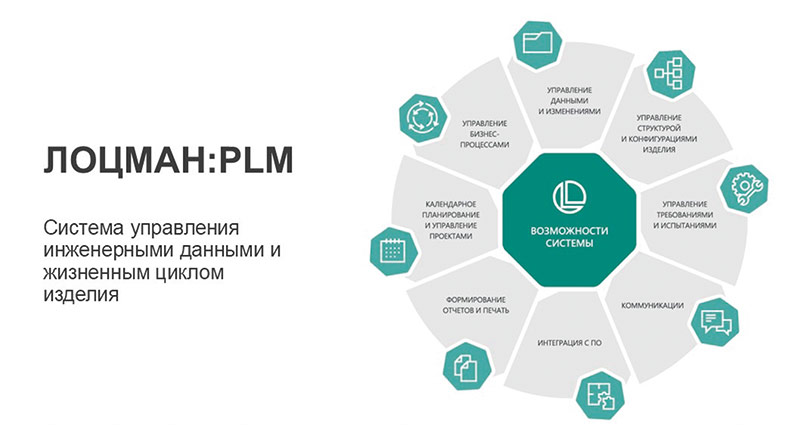

Поделюсь опытом работы веб-разработчика, работающего в команде ЛОЦМАН:PLM. Что такое ЛОЦМАН:PLM? Это система управления инженерными данными и жизненным циклом изделия, имеющая широкий спектр возможностей для решения различных инженерных задач. Одной из главных задач является управление структурой и конфигурацией изделия (рис. 1).
Рис. 1

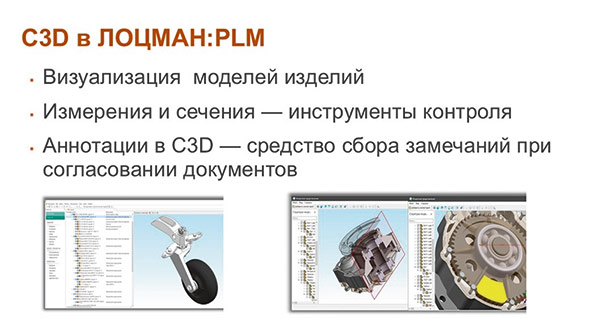

На рис. 2 показано, что структура изделия отображена в левой части окна пользователя. У пользователя есть узлы, в которые добавлены C3D-файлы. К ним, в свою очередь, прикрепляются различные файлы. Есть состав изделия, включающий дочерние узлы, дочерние элементы — детали или сборочные единицы. К ним могут прикрепляться как C3D-файлы, так и документы, например чертежи в формате PDF. Первостепенная задача, которая стоит перед нами, — это визуализация моделей. Когда пользователь кликает, он хочет видеть, как выглядит модель, вращать ее.
Рис. 2
Вторая наша задача — предоставить пользователю инструменты контроля. Когда один пользователь формирует документацию, составляет дерево изделия, прикрепляет документы, а второй пользователь хочет проконтролировать, насколько это соответствует поставленной задаче, возникает необходимость в таких инструментах контроля, как измерения и сечения. Они также у нас применяются. После того как контроль осуществлен, второй пользователь собирает замечания и может оставлять их в виде аннотаций. Такой инструмент мы тоже используем. Исторически сложилось, что он представлен в виде приложения, которое написано под ОС Windows как серверная часть и как десктопная (клиентская) часть.

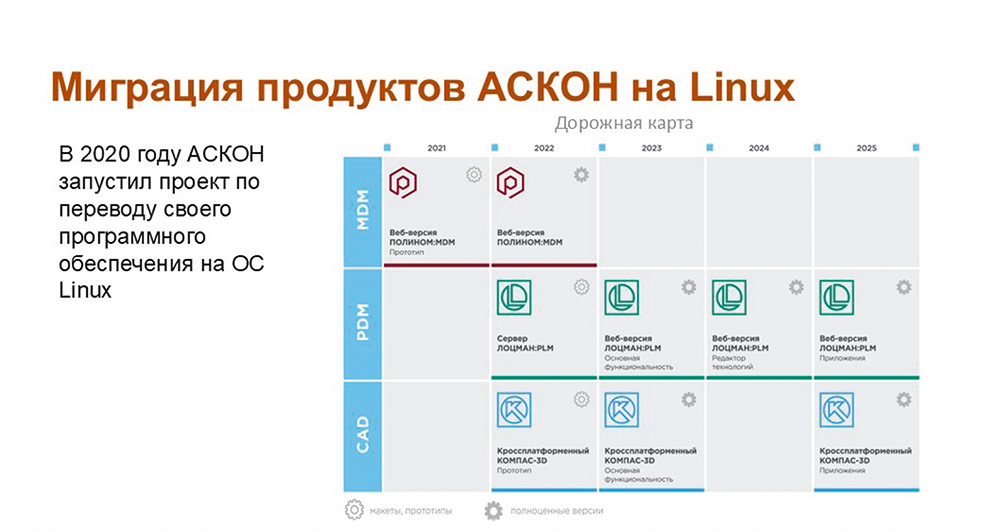

В 2020 году АСКОН запустил проект по переводу своего программного обеспечения на мультиплатформенные рельсы, чтобы все приложения работали как минимум на ОС Linux. На рис. 3 изображена дорожная карта, в соответствии с которой в 2022 году планировалось переписать серверную часть, точнее адаптировать ее под запуск на ОС Linux, и начать разработку веб-версии ЛОЦМАН:PLM в качестве отдельного клиента.
Рис. 3
Почему веб-клиент, а не другой десктопный клиент? Думаю, ответ очевиден. Если мы разрабатываем веб-клиент, это значит, что задействована одна команда разработки и не нужно тратить ресурсы на другие команды. Кроме того, это означает, что единожды написанный клиент будет запускаться в браузерах во всех операционных системах, а в перспективе — даже на мобильных устройствах. Также для нас важно упрощение развертывания и поставки новых версий приложения. В систему легко добавлять новых пользователей, рабочие места и новые версии. Пользователю не нужно устанавливать новую версию, он получает ее сразу же, просто открывая браузер.

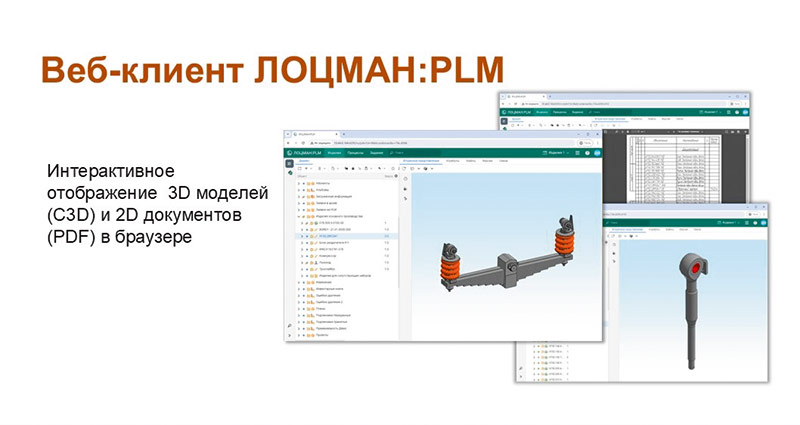

Эти планы мы уже начали реализовывать. На рис. 4 можно увидеть, что получилось в итоге. Для визуализации моделей нам нужно было применить компонент, которым и стал C3D Web Vision.
Рис. 4

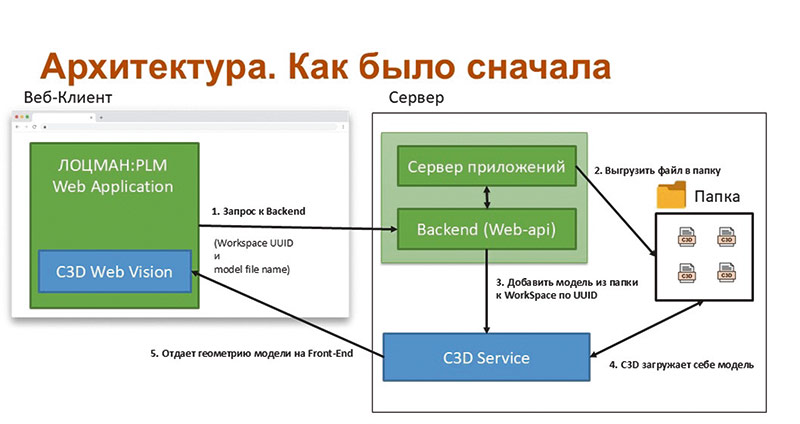

Рассмотрим наш опыт с точки зрения внутренних технических аспектов. Архитектура состоит из клиента и сервера. На веб-клиенте — Angular. Здесь добавлен npm-пакет C3D Web Vision. В серверной части находятся сервер приложений и некоторая «обертка», которую мы называем backend или web-API. С ее помощью мы общаемся с нашим веб-клиентом. Вместе с ними запущен C3D-сервис как серверная часть C3D Web Vision (рис. 5).
Рис. 5
Как происходит взаимодействие? Когда пользователь кликает на определенный узел и приложение определяет, что там есть модель, которую нужно отобразить, клиент посылает запрос на сервер с идентификатором рабочего пространства и именем файла этой модели. Сервер определяет, что это за файл, и выгружает его на диск из базы данных в определенную папку, известную C3D-сервису. Оттуда он может взять эту модель, и, после того как файл выгружен, backend, обращаясь к C3D-сервису посредством web-API, по HTTP-запросу просит начать загрузку этой модели, то есть добавить эту модель в рабочее пространство. После этого серверная часть C3D-сервиса производит некоторые манипуляции над файлом и в какой-то момент он начинает отдавать геометрию. Пользователь видит, как модель прорисовывается.
Одна из прошлых, первых версий нашего веб-клиента работала следующим образом. Пользователь кликает на какой-то узел, изделие начинает отображаться достаточно быстро. Потом он кликает на дочерний узел, загружается дочерняя модель в виде отдельного C3D-файла.

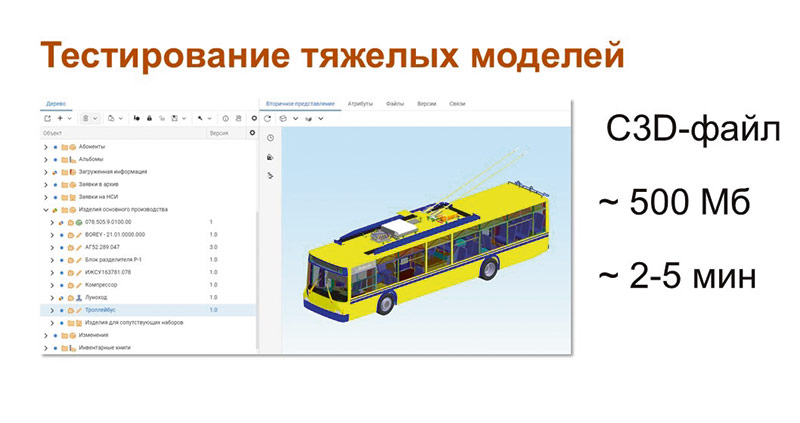

Все работало относительно неплохо до тех пор, пока мы не начали тестировать более тяжелые модели. Нам в руки попал C3D-файл размером около 500 Мбайт. Допустим, это был троллейбус, как на рис. 6. Этот файл загружался в течение двух-пяти минут, что порождало ряд проблем.
Рис. 6
Первая проблема заключалась в том, что пользователь не мог понять, что происходит. Перед ним оказывался синий экран, и он начинал кликать по разным узлам дерева, пытаясь разобраться, работает система или нет. В результате модели вообще переставали отображаться. Мы осознали, что необходимо решать эту проблему. В консоли браузера мы обнаружили «висящий» запрос с C3D-сервиса, причем он продолжал «висеть» даже после того, как мы кликали по тем узлам дерева, которые не содержали в себе какие-либо модели C3D-файла.

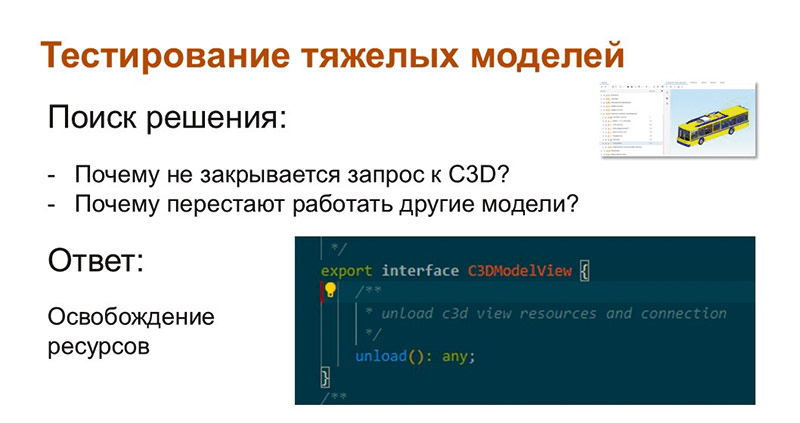

Мы анализировали, почему так происходит, почему запрос не закрывается, а модели перестают работать и не отображаются. Предположили, что ответы на эти вопросы находятся в области правильного освобождения ресурсов, иными словами, нужно все это правильно закрывать (рис. 7). Но поскольку это соединение создаем не мы, а клиентская часть C3D Web Vision, то как с ней работать? Мы попытались найти соответствующий API, но на тот момент такой документации в C3D Web Vision еще не существовало. В связи с этим мы непосредственно в среде разработки исследовали интерфейсы и методы в поисках решения. К счастью, такой интерфейс был найден — это C3DModelView, который отвечает за отображение, за то пространство, где должна быть прорисована модель. В этом интерфейсе мы обнаружили метод unload. К счастью, разработчики C3D Labs заботливо оставили комментарий, который указывал на то, что этот метод выгружает ресурсы и соединение. Мы воспользовались этим методом, и все задачи решились мгновенно. Когда пользователь «перекликивал» разные узлы дерева, соединение закрывалось, открывалось, и все отлично прорисовывалось.
Рис. 7
Однако оставалась другая проблема. При загрузке файла большого объема пользователю нужно было продемонстрировать динамику долгой загрузки. Это требовалось для того, чтобы он понимал, что процесс запущен и ничего не сломалось. Мы намеревались понять, что происходит во время этой долгой загрузки, можем ли мы каким-либо образом отследить этот процесс, показать его пользователю. Более того, нам хотелось показать не просто некую условную динамику, а реальный progress-bar, чтобы пользователь точно знал, когда завершится этот процесс и он увидит итоговую модель.

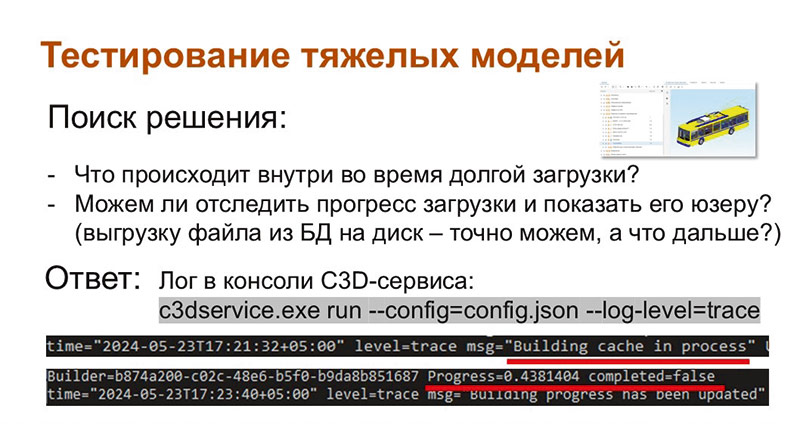

Для этого мы обратились к логу консоли C3D-сервиса, запустили C3D-сервис как консольное приложение с параметром log-level=trace и там увидели следующее сообщение: «Building cache in process»/«Progress=0.4381404 completed=false» (рис. 8).
Рис. 8
Так мы узнали, что процесс построения кэша существует и что именно он занимает столь продолжительное время. Прогресс этого действия отображался в цифрах, в процентах, и мы поняли, что можем получить данную информацию. Поиск рационального способа ее получения и стал нашим следующим шагом.

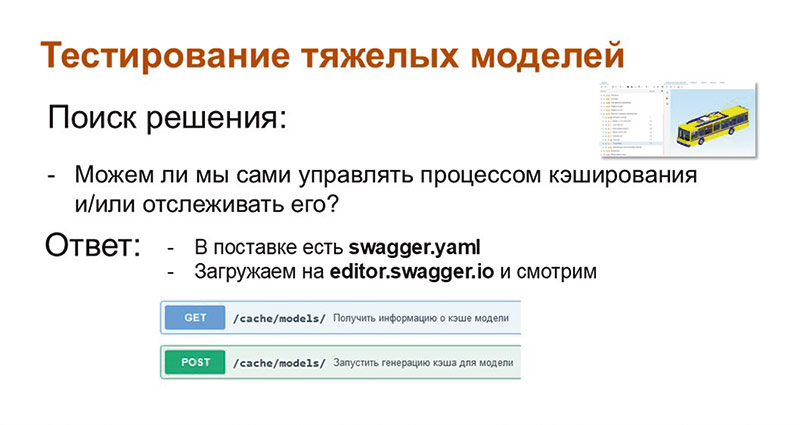

Мы задавались вопросом, сможем ли мы вообще управлять процессом кэширования модели или для начала хотя бы научимся отслеживать его? В поисках ответа мы изучили архив поставки серверной части C3D-сервиса. Там мы нашли файл swagger.yaml — описание web-api. Мы загрузили его в визуальный редактор и увидели методы, обозначенные как GET и POST. На самом деле методов работы с кэшем больше, но для примера на рис. 9 приведены два из них, которые для нас важны. Это метод получения информации о кэше модели и метод запуска генерации модели.
Рис. 9

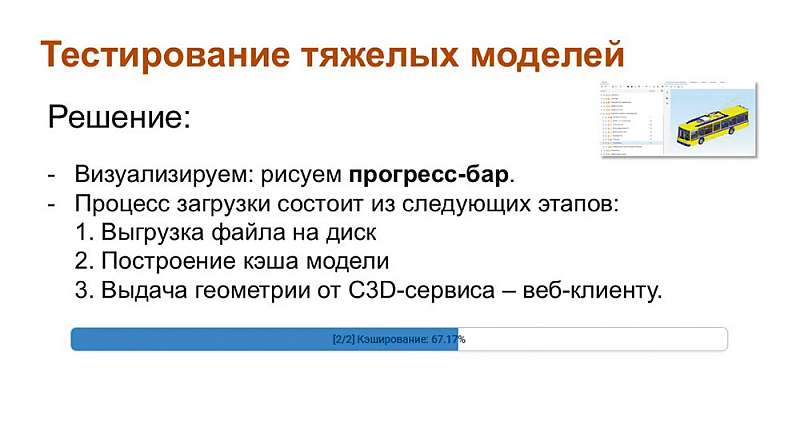

Теперь мы могли отобразить progress-bar и точно указать в процентах, сколько времени пользователю остается ждать. Стало очевидно, что у нас есть два процесса. Сначала мы выгружаем файл из базы данных в папку. Даже большой файл мы можем отследить, выгружая его фрагментами. Мы иллюстрируем первый этап, в ходе которого идет процесс копирования файла, а затем — второй этап, представляющий собой процесс кэширования модели C3D-сервисом. Потом progress-bar исчезает, и пользователь видит всю эту геометрию в своем веб-клиенте (рис. 10).
Рис. 10

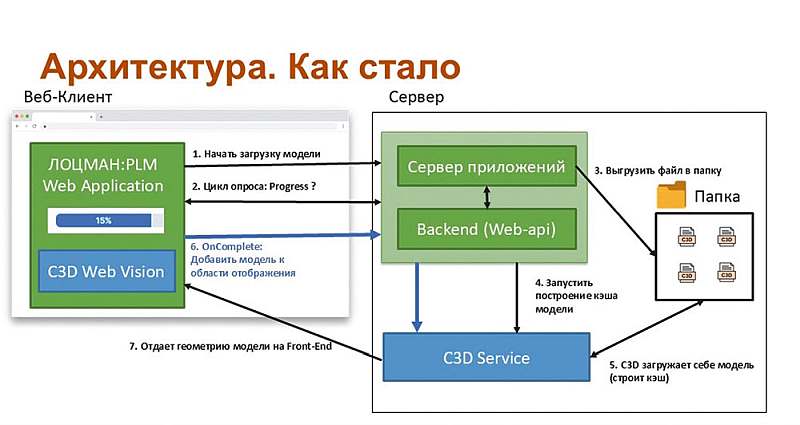

Проследим, как изменилась архитектура, что в нее добавилось. Теперь взаимодействие между клиентом и сервером стало теснее. Сначала клиент посылает команду на сервер о том, что нужно начать загрузку определенной модели. Вместе с тем он запускает цикл опроса, постоянно спрашивая у сервера, каков прогресс. Тем временем сервер выгружает этот файл в папку, причем после каждого выгруженного фрагмента он фиксирует прогресс, то есть записывает его себе в память (рис. 11).
Рис. 11
После того как этот процесс завершен, он отправляет запросы C3D-сервису через web-API, обращаясь к методу построения кэша. И C3D-сервис начинает строить кэш, а параллельно backend начинает опрашивать C3D-сервис о том, каков прогресс построения кэша.
В результате клиент отрисовывает свой progress-bar, и, как только к нему поступает информация о том, что операция полностью завершена, он может отправить запрос на добавление модели к области отображения. Backend проксирует запросы к C3D-сервису, то есть напрямую запросов к серверной части C3D из приложения нет. Когда C3D-сервис получает этот запрос, у него уже есть модели, построенный кэш. Он начинает выдавать геометрию, и все работает оптимально.
Как это функционирует в настоящее время? Пользователь кликает на какой-то узел — идет процесс кэширования. Здесь не отображено копирование, потому что файл небольшой. Показательно, что даже работа с небольшим файлом занимает время, когда идет процесс кэширования. После этого progress-bar «прячется», показывается геометрия, и пользователь может работать с этой моделью, может ее вращать. Если пользователь кликает на какие-то другие модели, копирование/кэшрование происходит таким же путем.
Важно, что когда пользователь во второй раз кликает по этим узлам, то копирования/кэширования не происходит, потому что все уже скопировано и закэшировано. Как итог, модель выдается очень быстро, буквально сразу же.
Теперь немного о наших планах. Разрабатывая веб-клиент, мы пытаемся догонять десктопное приложение. Несмотря на то что не все планы, представленные в списке, в нем реализованы, мы остаемся в позиции догоняющей стороны.
Первое направление — это работа с аннотациями. Второе — показ исполнений, так как в одном C3D-файле могут быть разные исполнения одной модели, а нам нужно переключаться между этими исполнениями, чтобы пользователь мог видеть возможные варианты. Еще ряд направлений — это измерения, проставление размеров, управление подсветкой компонентов, то есть более интересный функционал, такой как взаимное селектирование или синхронный показ. Особого внимания заслуживают динамические сборки, то есть загрузка различных моделей в одну сцену, когда разные C3D-файлы, разные модели загружаются в одну сцену. Другой пункт — пользовательские виды, когда пользователь вращает камеру. Один пользователь строит модель под определенным углом, ставит какие-то сечения, может добавлять комментарии, аннотации и сохраняет этот вид так, чтобы потом показать другому пользователю. Другой пользователь, соответственно, открывая данную модель, может применить этот вид, в результате чего они могут взаимодействовать более эффективно и оперативно.
Наконец, сравнение геометрии версий. Это последнее направление из данного списка планов, которое означает демонстрацию различий. Пользовательские виды пока отсутствуют даже в десктопном клиенте, а вот сравнение геометрии версий уже в разработке, и что-то можно посмотреть в десктопном клиенте.

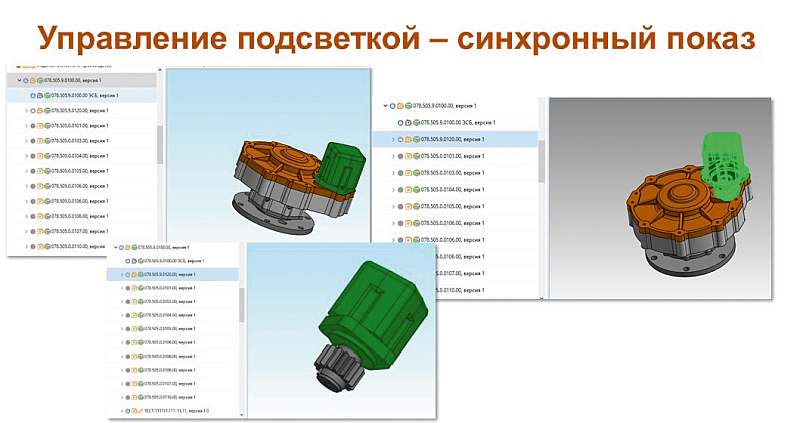

На рис.12 показаны управление подсветкой и синхронный показ. Мы можем наблюдать некоторую родительскую модель и дочерний узел, дочерняя модель — это отдельный C3D-файл. Что же такое синхронный показ? Это процесс, когда у пользователя, кликающего по дочерним узлам, не загружается дочерняя модель, а происходит подсветка этой дочерней модели в рамках родительской.
Рис. 12

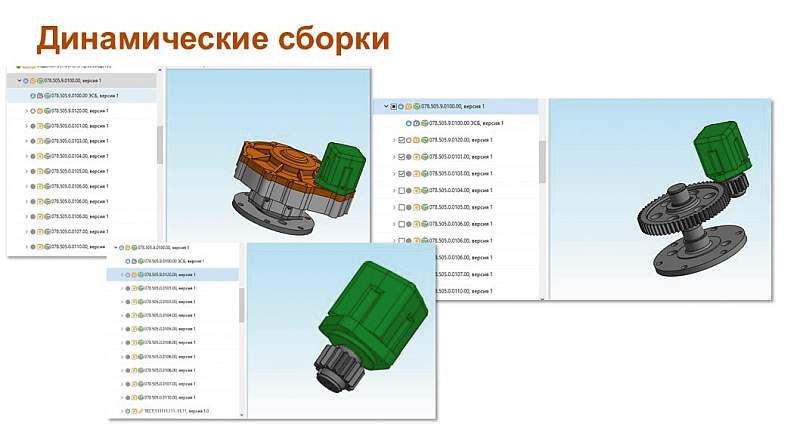

Иллюстрация, приведенная на рис. 13, посвящена динамическим сборкам. Режим отображения динамических сборок подразумевает, что появляются некоторые чек-боксы в узлах дерева, а пользователь, кликая по ним, выбирает, какие из этих C3D-файлов загрузить в общую сцену. Примечательно, что эти модели загружаются в нужном месте и в нужном расположении, как в родительской модели. Так работает режим просмотра.
Рис. 13
