ОАО «Костромапроект» выполняет полный комплекс проектно-изыскательских работ для различных отраслей экономики: от генеральных планов городов и поселений, объектов жилищно-гражданского и промышленного назначения, инженерной инфраструктуры и агропромышленного комплекса до объектов специального назначения.
Начиналось все в августе 1963 года, когда была создана Проектная контора «Облсельпроект».
В результате более чем 60-летней истории организации в ней работают около 150 инженеров, которые выполняют проектирование в среднем 100 объектов в год. Проекты компании охватывают более 40 регионов России — от Мурманска до Крыма, от Калининграда до Камчатки.
Компанией была разработана информационная модель Бурятского республиканского многопрофильного техникума инновационных технологий в г. Северобайкальске.

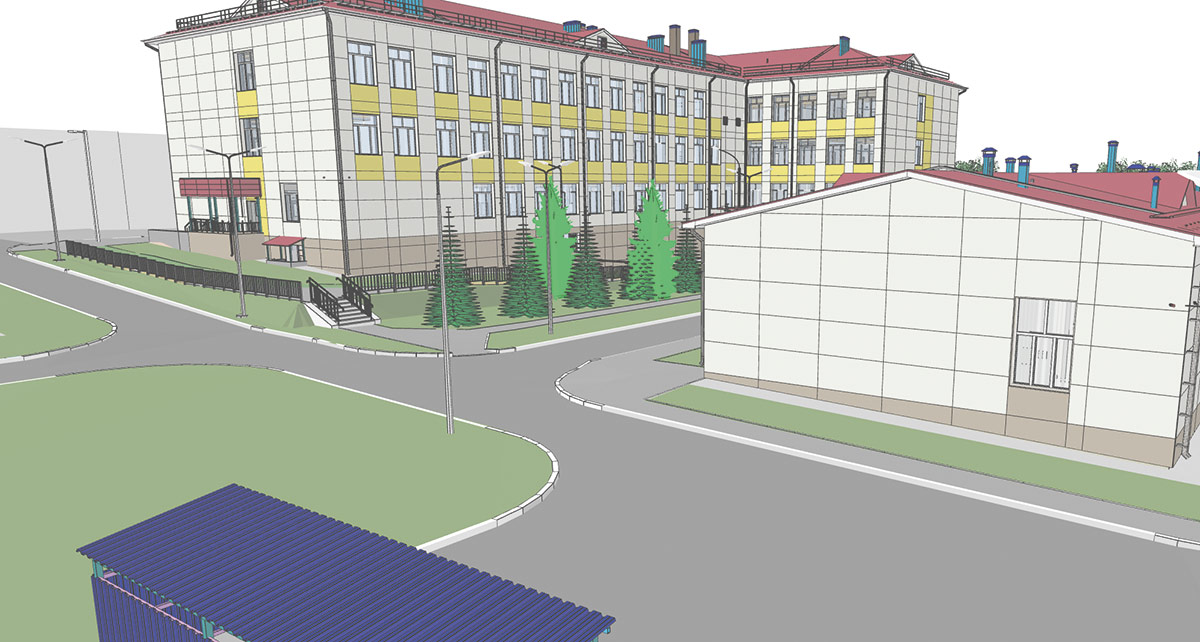

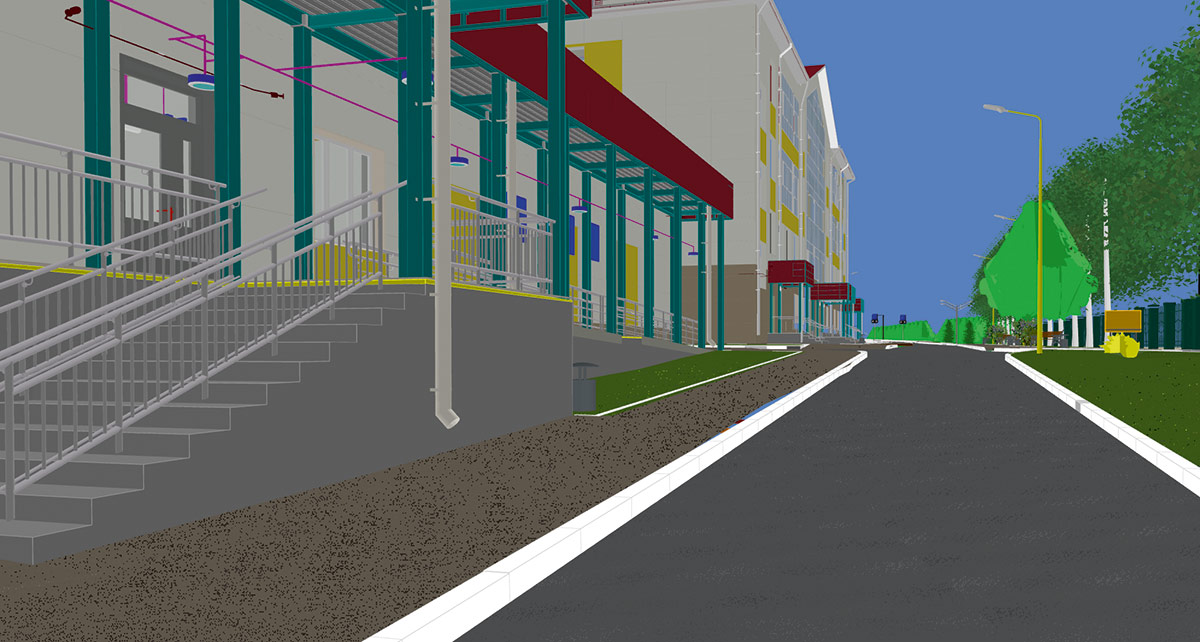

Информационная модель состоит из трех зданий: общежития с переходом, учебно-лабораторного корпуса и технологического корпуса. Модель проходит пилотный проект «Импортозамещение иностранного программного обеспечения уровня системы автоматического проектирования (САПР) с технологией информационного моделирования».

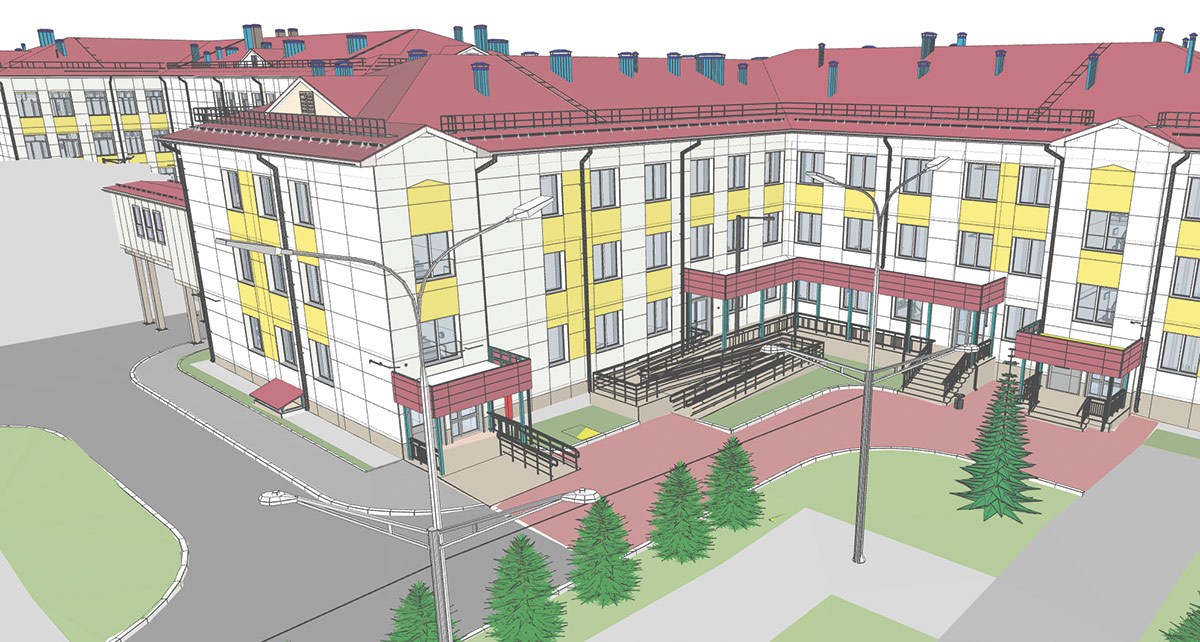

Первое из трех зданий — монолитное общежитие со стропильной кровлей, реализованное в Model Studio CS Строительные решения. Каркас здания выполнен из железобетона, фундамент — монолитная плита. С помощью основных элементов Model Studio CS была создана стропильная крыша с большим количеством фасонных элементов.

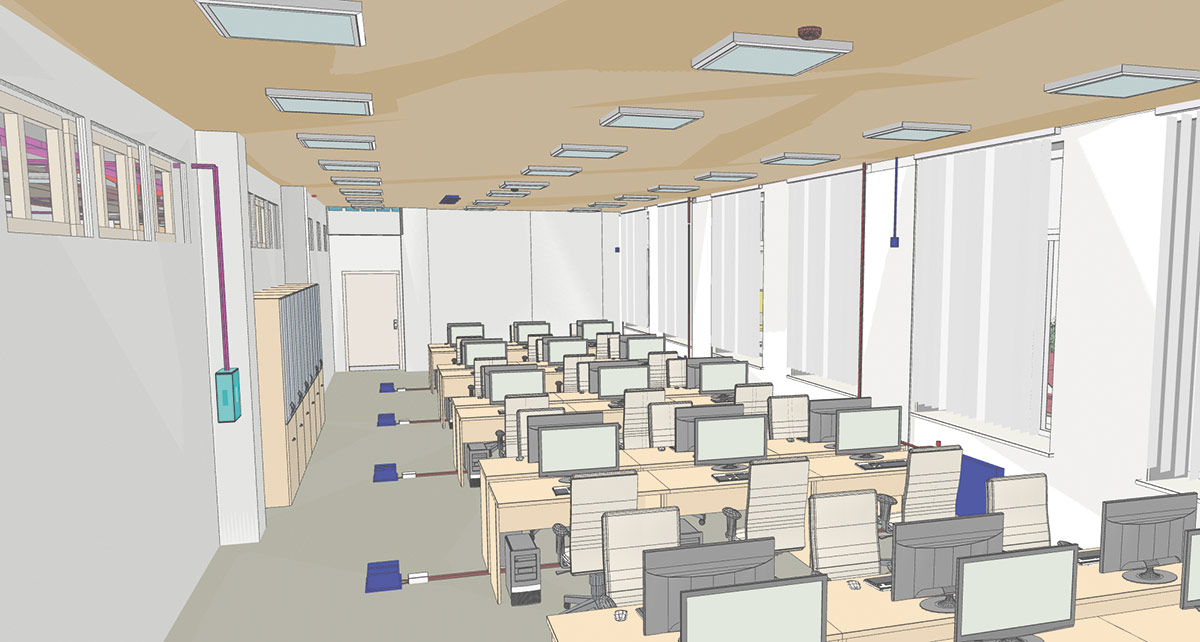

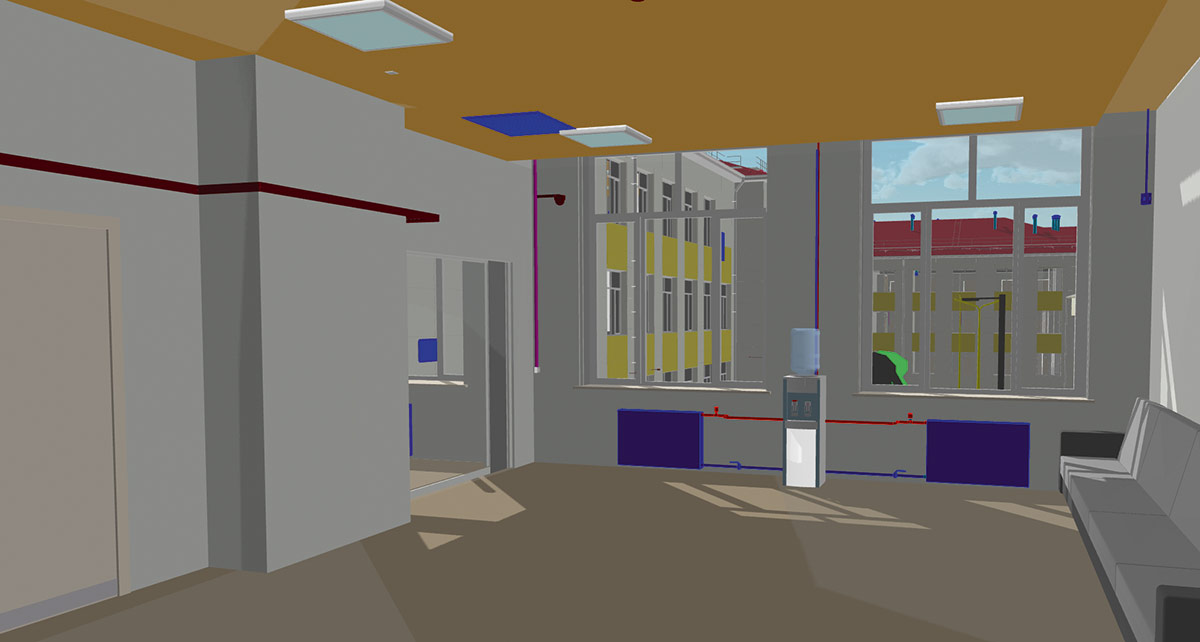

Второе здание — монолитный образовательный корпус, выполненный аналогично общежитию. Трудности при реализации этого проекта заключались в большом количестве воздуховодов вентиляции в коридорах под потолком. Для предотвращения коллизий на этапе проектирования в CADLib Модель и Архив был создан мини-каталог, включающий только те элементы, которые с большой долей вероятности могли пресекаться с магистралями воздуховода. Благодаря предпринятым действиям удалось почти полностью избавится от коллизий, так как проектировщики заранее видели сети друг друга в реальном времени.

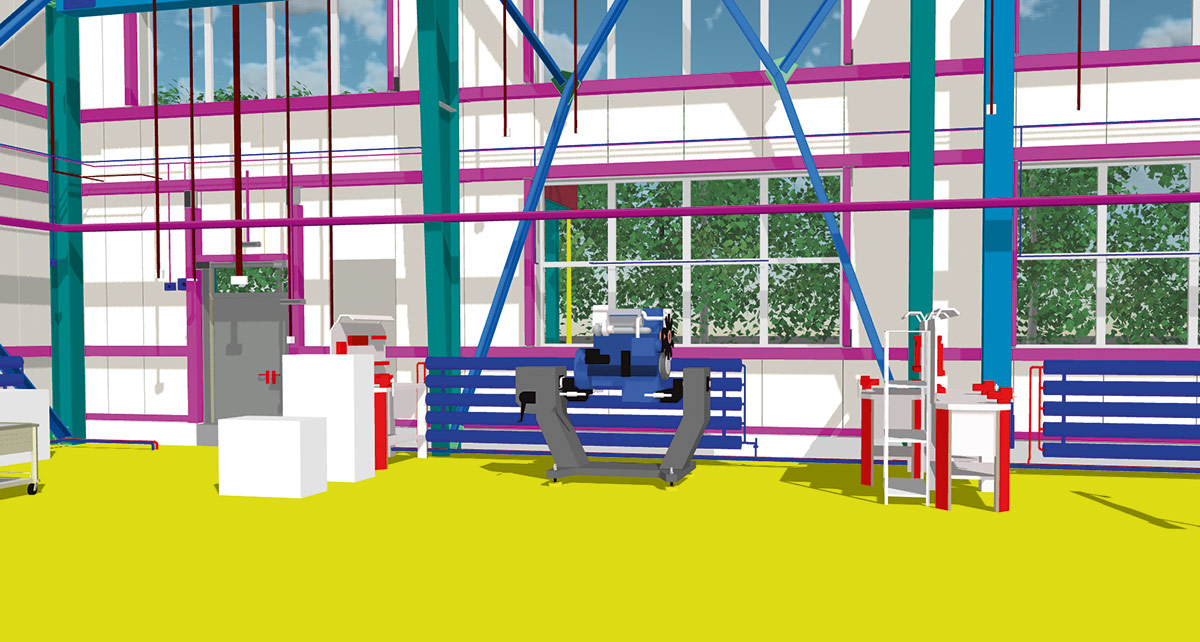

Третье здание — это двухблочный технологический корпус, первый блок которого выполнен аналогично предыдущим зданиям. Второй блок — металлокаркас со встроенными помещениями. Специально для выполнения строителями была разработана с нуля деталь перекрытия в несъемной опалубке. Еще одной проблемой стала специфичность вентиляционного оборудования. В итоге с помощью коллег из «ТиБиЭс» (авторизованный партнер-эксперт «СиСофт Девелопмент», основной сферой деятельности которого является поставка и внедрение отечественных САПР, а также разработка собственных программных решений, приложений и плагинов) было перенесено большое количество оборудования в Model Studio CS, что впоследствии позволит неоднократно применять его.
Кроме того, были осуществлены:
- выполнение графической части проектной документации ОКС;
- проверка согласованности проектных решений внутри и между ЦИМ разделов/подразделов проектной документации в части геометрических коллизий их элементов;
- разработка геометрически согласованной ЦИМ ОКС;
- прохождение экспертного сопровождения формирования ИМ ОКС, содержащей ЦИМ ОКС;
- выполнение графической части рабочей документации ОКС.
Состав специалистов:
- BIM-отдел — 2 человека;
- архитекторы — 5 человек;
- конструкторы — 4 человека;
- отопление, вентиляция — 2 человека;
- электрика — 4 человека;
- слаботочные системы — 1 человек;
- водопровод и канализация — 1 человек;
- генплан — 1 человек.
Специалисты компании «ТиБиЭс» осуществляли техническую поддержку при создании и загрузке модели в экспертизу.
Данный проект включен в планы комплексного социально-экономического развития дальневосточных городов и в стратегический план развития г. Северобайкальска.
Главным вызовом являлось участие в пилотном проекте «Импортозамещение иностранного программного обеспечения уровня системы автоматического проектирования (САПР) с технологией информационного моделирования».
Специалисты ОАО «Костромапроект» отмечают следующие особенности реализации проекта: Большую роль в сборке модели сыграл CADLib Модель и Архив. Приведение IFC-моделей, созданных в других ПО со своими параметрами, к параметрам CADLib Модель и Архив во много раз упрощает экспорт в экспертизу.
В процессе реализации проекта был настроен маппинг экспорта под требования пилотного проекта. Но самым большим вызовом стало формирование порядка передачи созданной в отечественном ПО модели в экспертизу, которая впервые столкнулась с ней. Поэтому совместно с БГЭ (Бурятской государственной экспертизой) был разработан порядок передачи модели в экспертизу. Для правильной сортировки разделов модели ОКС были созданы и переданы XML-файлы ЗИС и разделов проекта, что помогло ускорить загрузку модели и работу с ней. Проект находится на проверке в экспертизе.
Основная проблема предыдущих проектов заключалась в том, что смежные разделы ВК и ОВ работали в разном ПО, а стыковка труб занимала много времени. В этом же проекте специалисты раздела ВК перешли на Model Studio CS Водоснабжение и канализация, обучились на курсах, предоставленных «ТиБиЭс»,
и в течение довольно короткого периода полностью освоили программу, выявив большое количество плюсов по сравнению с аналогами.
В результате реализации проекта была создана 3D-модель, построенная в программных решениях Model Studio CS и соединенная в единое целое в программе CADLib Модель и Архив.
Проект научил взаимодействию BIM-менеджера с экспертизой. Был разработан порядок передачи модели экспертизе в программе CADLib Модель и Архив.
Из-за увеличения количества разделов в CADLib Модель и Архив были настроены профили импорта из разнообразного ПО. Большой сложностью стала задача приведения параметров к единому перечню.
«Функционал CADLib Модель и Архив позволяет привести проект к единому виду — как графическому, так и атрибутивному», — комментирует Сергей Волков, BIM-менеджер ОАО «Костромапроект».
«Подготовка ЦИМ для прохождения экспертизы — важный этап в развитии ТИМ-процессов в компании. Важно быть готовыми к этому вызову и иметь инструменты, способные данную задачу реализовать, с чем успешно справились коллеги из ОАО «Костромапроект», используя отечественную СУИД CADLib Модель и Архив», — резюмирует Егор Сидельников, руководитель технического отдела «ТиБиЭс».
Изображения предоставлены ОАО «Костромапроект»
