Цифровые информационные модели занимают особое место в работе АО «Гипровостокнефть». С помощью технологий информационного моделирования (ТИМ) предприятие разрабатывает крупные площадные объекты: центральные пункты сбора, установки подготовки нефти и газа, газоперерабатывающие станции и многое другое.
Институт комплексного проектирования
АО «Гипровостокнефть» — ведущий отечественный комплексный институт по проектно-изыскательским работам в нефтяной отрасли со штаб-квартирой в Самаре. В следующем году институту исполняется 80 лет. За это время накоплен бесценный опыт проектирования и созданы уникальные разработки в области обустройства нефтяных и газовых месторождений. АО «Гипровостокнефть» внесло большой практический вклад в развитие нефтяной промышленности Поволжья, Татарстана, Башкирии, Удмуртии, Республики Коми, Ненецкого автономного округа, регионов Западной и Восточной Сибири, Северного Кавказа, Сахалина, а также Кубы, Казахстана, Вьетнама и Ближнего Востока. Ежегодно институт выпускает более 190 тыс. проектных документов, проводит порядка 300 проектно-изыскательских работ. В портфеле выполненных проектов АО «Гипровостокнефть» — более трех тысяч обустроенных нефтяных и газовых месторождений. Сотрудники компании — высококвалифицированные специалисты, неоднократно удостоенные государственных наград.
Среди направлений деятельности института:
- концептуальное проектирование;
- проектирование комплексного обустройства месторождений нефти и газа;
- проектирование строительства и реконструкции объектов и сооружений добычи, подготовки и транспорта нефти и газа;
- авторский надзор за строительством объектов капитального строительства;
- выполнение комплексных инженерных изысканий и др.
ТИМ решают все
Сегодня 100% крупных площадных объектов выполняется с применением 3D-моделирования — ежегодно проводится более 2 тыс. сборок цифровых моделей, реализуется 25 проектов. Порядка 450 проектировщиков прошли обучение работе в системах трехмерного моделирования. Для разработки информационных моделей в институте применяется линейка программных продуктов Model Studio CS, интегрированная централизованной базой данных оборудования (БДО). На решения ГК «СиСофт» институт перешел еще в 2017 году, и это был осознанный выбор.
Сегодня на предприятии применяются разные модули линейки, основными из которых являются Model Studio CS Трубопроводы, Model Studio CS Строительные решения и Model Studio CS Кабельное хозяйство. В настоящее время институт занимаемся внедрением модуля Model Studio CS Отопление и вентиляция, тестируется Model Studio CS Электротехнические схемы. Ожидается официальный релиз модуля Model Studio CS КИП.
Стадии разработки моделей
Разработка моделей, как правило, начинается со стадии основных технических решений (ОТР) или проектной документации (ПД) с дальнейшей детализацией на стадии рабочей документации (РД). В институте в рамках интегрированной системы менеджмента разработан и утвержден регламент информационного моделирования (BIM-стандарт) и ряд рабочих инструкций к нему. Кроме того, созданы процедуры взаимодействия проектных отделов в процессе работы с информационной моделью.
В случаях, когда заказчики предъявляет особые требования к информационным моделям, институт разрабатывает регламенты с учетом пожеланий заказчика и возможностей используемого ПО. В результате модели на каждой стадии разработки соответствуют согласованной с заказчиком степени детализации.

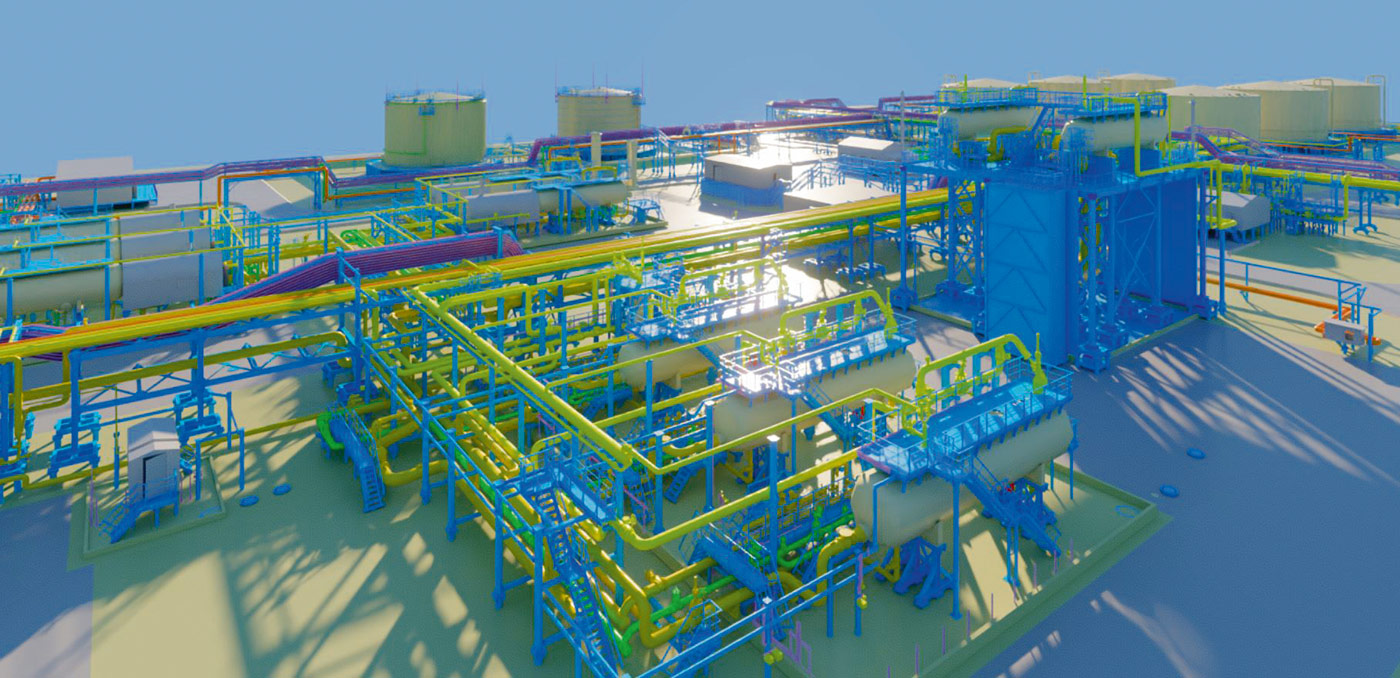

ЦПС. Площадки сепарации
На стадии РД разрабатываются информационные модели высокой степени детализации, включающие в себя, например:
- отображение направления потока движения среды;
- сварные швы;
- зоны молниезащиты;
- зоны действия датчиков;
- изоляцию;
- зоны обслуживания.
Для каждой из 3D-САПР создана база графических параметрических трехмерных компонентов, что значительно повышает скорость разработки информационных моделей.
Интеграция БДО с системами трехмерного моделирования
Одним из преимуществ технологий информационного моделирования института «Гипровостокнефть» является интеграция БДО института с системами трехмерного моделирования линейки Model Studio CS. Каждый элемент модели содержит атрибутивную информацию, необходимую для его полной идентификации и получения о нем подробной информации. При этом перечень элементов выгружается из централизованной БДО в 3D-САПР с помощью специально разработанных интеграционных механизмов.
Каждая позиция оборудования, однократно внесенная в БДО, затем может применяться во многих проектах. Одна и та же позиция может иметь закупочные коды разных заказчиков. Внесенный в БДО закупочный код применяется на всех проектах данного заказчика. Такой подход позволяет не заполнять значения атрибутов элементов 3D-моделей вручную: они экспортируются из БДО в 3D-САПР. Интеграция БДО с системами трехмерного моделирования позволила повысить скорость и качество разработки 3D-моделей.
О настройках автоматизации
Для повышения эффективности работы в 3D-САПР институт собственными силами формирует профили документирования, профили обработки моделей, стили оформления чертежей в соответствии с требованиями конкретного заказчика.
Одно из преимуществ Model Studio CS — это наличие гибких настроек и API, что позволяет создавать инструменты для автоматизации работы и интеграции с ПО, применяемым в организации. Специалисты САПР института, используя API, в частности, самостоятельно разработали интеграционный механизм Model Studio CS с собственной базой оборудования БДО и большой набор инструментов автоматизации. Они постоянно развиваются в зависимости от возникающих потребностей, например, для автоматизации заполнении тэговых номеров, считывания больших объемов данных из 3D-моделей, формирования отчетов.
На основе 3D-модели выполняется генерация чертежей (планов свайных полей, планов расположения оборудования, разрезов, изометрий по маркам технологического направления), а также различных табличных документов (спецификаций, ведомостей и отчетов). При необходимости в модель проекта включаются 3D-модели поставщиков блочно-модульных установок и оборудования, в большинстве своем обычно разрабатываемые в КОМПАС-3D. Для конвертации моделей в формат Model Studio CS применяется программа-конвертер собственной разработки, которая осуществляет преобразование файлов форматов .*stp и .*xml в .*dwg.

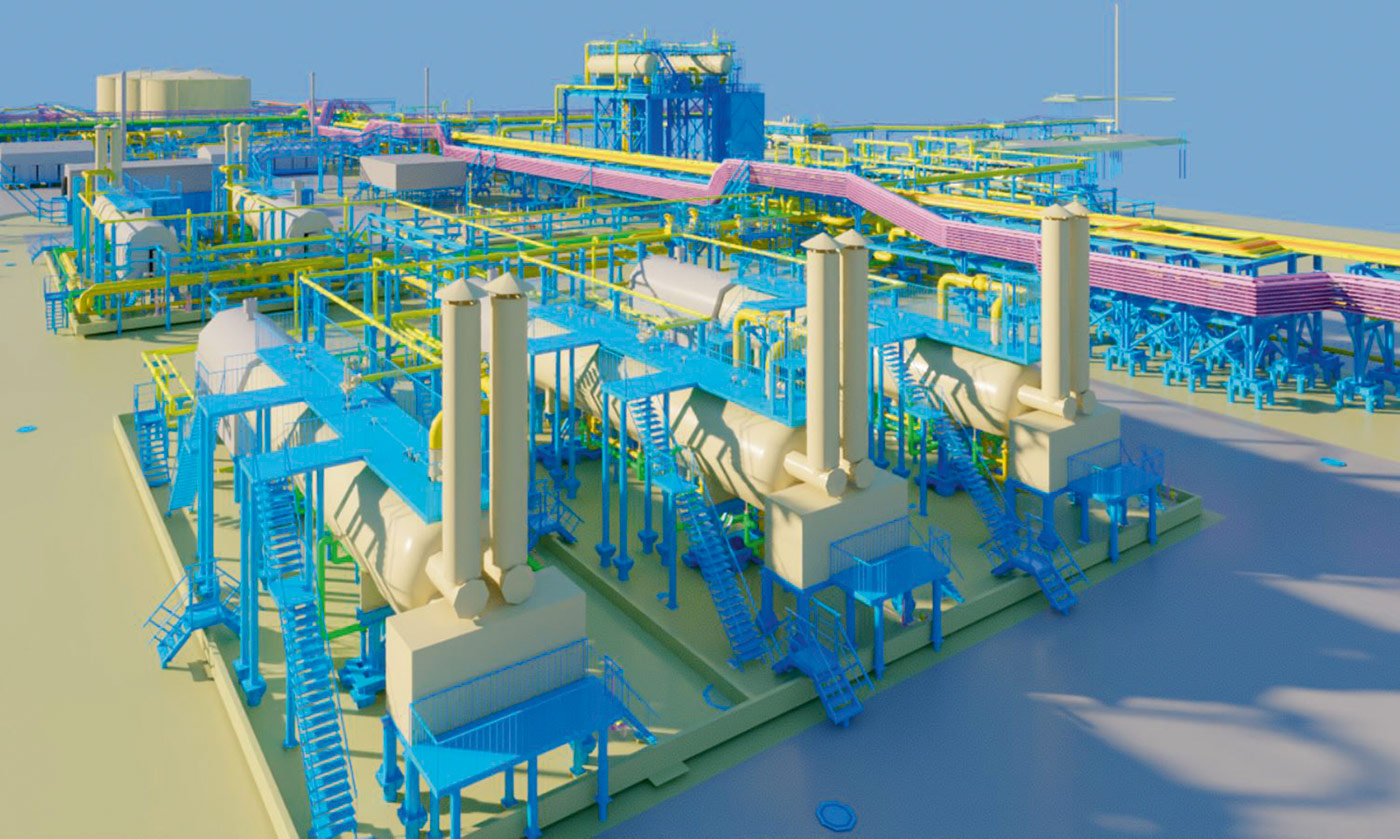

ЦПС. Площадки нефтегазоводоразделения
Для сборок сводных моделей в институте используется Navisworks Manage, при этом параллельно внедряется CADLib Модель и Архив. Уже проработана технология сборки сводной модели, а для упрощения анализа коллизий в высоконагруженных моделях по предложениям специалистов института ГК «СиСофт» выполнен ряд доработок, которые позволяют в полном объеме проводить проверку модели.
В настоящее время внедряемая технология уже применяется при реализации реального проекта. При этом она полностью соответствует пожеланиям заказчиков, требующих передать им модель в формате CADLib Модель и Архив.
Нюансы импортозамещения
Единственное направление в трехмерном моделировании на предприятии, которое до недавнего времени не было «импортозамещено», — это раздел «Отопление и вентиляция». Ранее АО «Гипровостокнефть» использовало для проектирования MagiCAD, однако сейчас институт внедряет модуль Model Studio CS Отопление и вентиляция, применение которого уже опробовано на реальном проекте, пусть пока и без расчетов. Продолжается работа по адаптации, пополнению графической базы данных, интеграции с централизованной БДО и настройке профилей документирования.
Кроме того, институт осуществил перевод продуктов линейки Model Studio CS на отечественную систему управления базами данных (СУБД) PostgreSQL, а также отечественную графическую платформу nanoCAD.
Отличные результаты
Сегодня в 3D-САПР линейки Model Studio CS специалисты института разрабатывают информационные модели сложных промышленных объектов с большим количеством технических сооружений, с обвязкой, с нагруженными многоярусными эстакадами. В разработке информационных моделей в Model Studio CS задействовано почти 20 различных дисциплин проектирования.
Институт постоянно эволюционирует: развиваются и внедряются новые возможности ТИМ, расширяются зоны применения информационного моделирования, изучаются также возможности искусственного интеллекта для проверки качества информационных моделей, соблюдения норм и требований проектирования. На предприятии принимают и новые вызовы — готовятся к переходу на отечественную операционную систему Astra Linux. Это будет наиболее важный, глобальный и сложный вызов ближайшего времени.
