Игорь Кочан,
заместитель генерального директора по развитию
PLM-технологий, АО «Топ Системы»
На протяжении десятилетий промышленное ПО корпоративного уровня в России было представлено иностранными приложениями. Глобальные компании-разработчики активно развивали свои технологии за счет как собственных инвестиций, так и кооперации с производственными компаниями по всему миру.
Цель развития T-FLEX PLM от компании «Топ Системы» — предоставить отечественной промышленности технологически независимое инженерное ПО корпоративного уровня, которое позволит разрабатывать и выпускать изделия любой сложности.
В основе комплекса T-FLEX PLM лежит платформа, предоставляющая единое безопасное информационное пространство для выполнения бизнес-процессов по разработке и выпуску изделия. Это обеспечивает возможность коллективной работы над сложными изделиями за счет организации и оптимизации рабочих процессов, унификации данных и контроля над целостностью информационной модели изделия. В состав комплекса входят необходимые приложения для разработки изделия, организации и управления конструкторско-технологической подготовкой производства, проектного планирования и контроля выполнения процессов разработки.
Для развития программ комплекса T-FLEX PLM компания «Топ Системы» использует индустриальный подход, обратную связь от заказчиков, а также свой проектный и международный опыт. Это позволяет учесть реальные потребности машиностроительной отрасли, применять успешные практики и подходы в продуктах компании. Например, в октябре 2025 года «Топ Системы» представила новые поколения САПР T-FLEX CAD 18 и систем инженерного анализа. Эти программы стали результатом изучения потребностей рынка и реализации проектов внедрения у заказчиков, что сделало возможным сократить разрыв с конкурирующим инженерным ПО от иностранных разработчиков-лидеров. В новой версии инженер обеспечивается расширенными инструментами для решения основных задач разработки конструкции с учетом процессов изготовления и сопровождения. Среди ключевых направлений развития САПР T-FLEX CAD 18 можно отметить новые возможности, широко используемые предприятиями из автомобильной, авиационной и ракетно-космической отраслей.

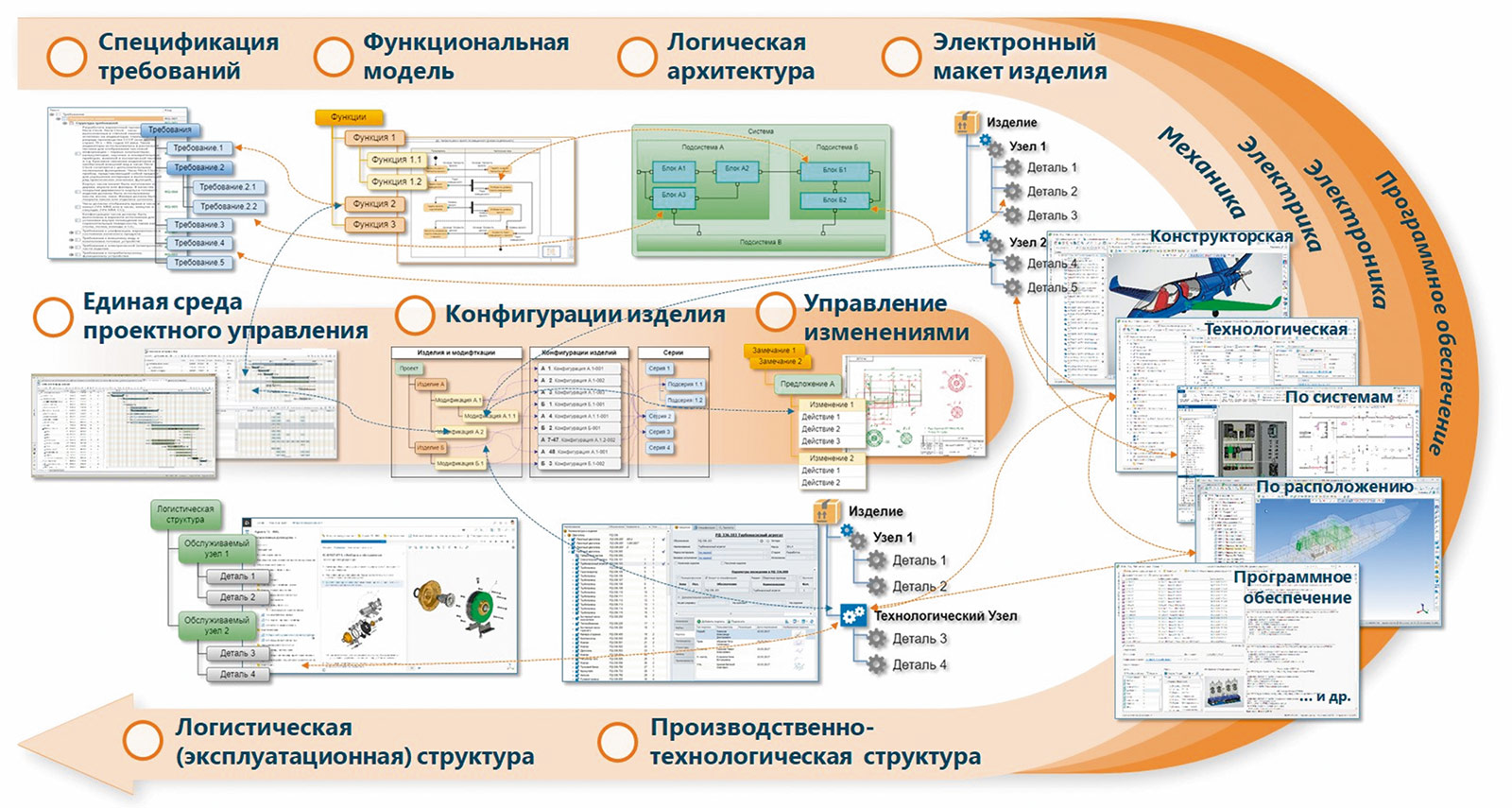

Единая модель изделия на платформе T-FLEX PLM
Разработка новых, современных, качественных изделий невозможна без проработки требований, моделирования систем, формирования архитектуры, управления изменениями и конфигурациями.
T-FLEX Управление требованиями позволяет вести учет требований и связывать их с любыми объектами единой модели изделия, выполняя весь процесс проектирования изделия на основе требований. Это обеспечивает консистентность изделия.
Инструменты системной инженерии в составе PLM-платформы позволяют сформировать образ проектируемого изделия на самых ранних этапах проекта и заранее выявить большинство ошибок в проектировании сложной продукции и комплексных систем с помощью моделирования поведения системы и взаимодействия составляющих подсистем. Это снижает стоимость проектирования и выпуска изделия, сокращает количество изменений и сроки вывода на рынок, обеспечивает соответствие продукции требуемым характеристикам, повышает эффективность и конкурентное преимущество на рынке.
T-FLEX Системная инженерия позволяет определять функциональные и логические модели, вырабатывать различные виды архитектур изделия, детализировать требования вплоть до конечных компонентов, формировать электронную структуру изделия и в итоге получать связанную информационную модель изделия. Это дает возможность идентифицировать, как и почему те или иные компоненты были реализованы и какие функции они выполняют. Возникает набор структур, составляющих единую информационную модель изделия. Важно, что эта модель обязательно включает взаимосвязи между элементами. Платформенное решение позволяет получить сквозную модель, интегрируя процессы и данные.
Компания «Топ Системы» внедряет в своем программном комплексе подход системной инженерии на базе моделей, или MBSE (Model-Based Systems Engineering), который обеспечивает проектирование изделия на основе результатов моделирования изделия как системы. Это позволяет создать полное и взаимосвязанное описание изделия с самых ранних стадий разработки, что критично для его успешной реализации, изготовления и эксплуатации.
При работе в системной инженерии применяется модель RFLP (Requirements — требования, Functional — функциональное определение, Logical — логическое определение, Physical — физическое определение), которая подразумевает проведение мероприятий по проработке спецификаций требований, функциональной, логической и физической архитектур, где решения по реализации определены взаимосвязями. Эта концепция является основой разработки целостной модели изделия неограниченной сложности.
Инструменты управления конфигурациями в T-FLEX DOCs обеспечивают управление структурой изделия с помощью фильтрации нужного состава на основе заданных правил применяемости: дат, опций, номеров экземпляров изделий и других критериев. Менеджер конфигурации позволяет работать с модификациями, сериями, группами и отдельными экземплярами изделий. Таким способом можно получить структуры изделия для одной или нескольких модификаций, для отдельных вех разработки, диапазонов номеров и серии изделий.
Платформенный подход, реализованный в программном комплексе T-FLEX PLM, дает возможность формировать и сопровождать единую информационную модель изделия на протяжении всего жизненного цикла. Единая информационная модель включает разные виды структур изделия с взаимными связями. Таким образом, становится возможным накапливать данные и знания об изделии и использовать их для принятия решений в процессе развития изделия.
Для разработки сложного изделия задействуются специалисты различных предметных областей. Качество, скорость, успешность разработки и выпуска продукции зависит от синхронизации их деятельности. Единое цифровое пространство для совместного взаимодействия различных подразделений между собой, вовлечения партнеров и поставщиков, четкого выполнения процессов и контроля сроков обеспечивается за счет интеграции всех данных об изделии и процессах, сопровождающих жизненный цикл изделия: связывание данных механики, электрики и электроники, программного обеспечения и возможность организации мультидисциплинарных проверок по принятым техническим решениям.
В основе определения изделия находятся конструкторская структура данных для поддержки процессов проектирования и производственно-технологическая структура для осуществления технологической подготовки производства и выпуска изделия. Для контроля целостности различных структур данных в комплексе T-FLEX PLM предусмотрены инструменты управления изменениями.
Управление задачами, рисками и проектами разработки изделия, а также ресурсное планирование производится в контуре комплекса T-FLEX PLM, что позволяет напрямую ассоциировать данные об изделии с данными для управления. Это дает возможность получать информацию о состоянии проекта в режиме реального времени на основе актуальных данных.
Процесс управления жизненным циклом изделия включает задачи по эксплуатации и ремонту изделия. Для поддержки этих процессов компания «Топ Системы» разработала систему T-FLEX Электронные руководства, которая предназначена для автоматизированной подготовки и сопровождения интерактивных электронных документов об изделии, необходимых для его реализации, эксплуатации и обслуживания.
Таким образом, комплекс T-FLEX PLM становится основой цифровой трансформации предприятия, повышая его гибкость, управляемость и конкурентоспособность в современных условиях рынка.
