Дмитрий Титаев,
ведущий специалист по внедрению и технической поддержке технологий информационного моделирования ГК «ИНФАРС»
При проектировании раздела ЭОМ часто возникает необходимость на однолинейных схемах отображать дополнительное оборудование, в частности: счетчики учета, вольтметры, амперметры, независимые расцепители и т.д. В nanoCAD BIM Электро предусмотрена такая возможность. В этой статье мы рассмотрим, как добавлять дополнительное оборудование в однолинейные схемы.
Добавление трансформатора тока, амперметра, вольтметра, счетчика
Для отображения дополнительного оборудования на схеме у элемента схемы Блок колонки (ввода, отходящих линий и секционирования) должны присутствовать атрибуты (рис. 1 и 2):
- TA. В эту точку будет вставляться блок трансформаторов тока в фазе;
- TAN. В эту точку будет вставляться блок трансформатора тока (амперметра) в нейтрали;
- PA. В эту точку будет вставляться блок амперметра;
- PV. В эту точку будет вставляться блок вольтметра;
- PI. В эту точку будет вставляться блок счетчика активной энергии;
- PK. В эту точку будет вставляться блок счетчика реактивной энергии;
- PN. В эту точку будет вставляться блок комплексного счетчика энергии.
Рис. 1. Атрибуты Блока колонки (ввода, отходящих линий и секционирования)

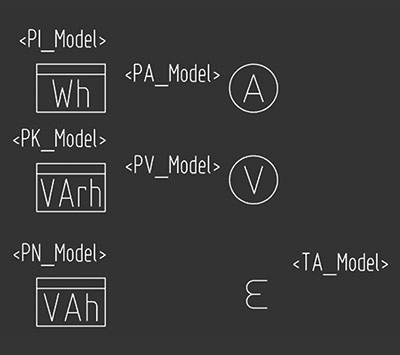

Рис. 2. Блоки дополнительного оборудования

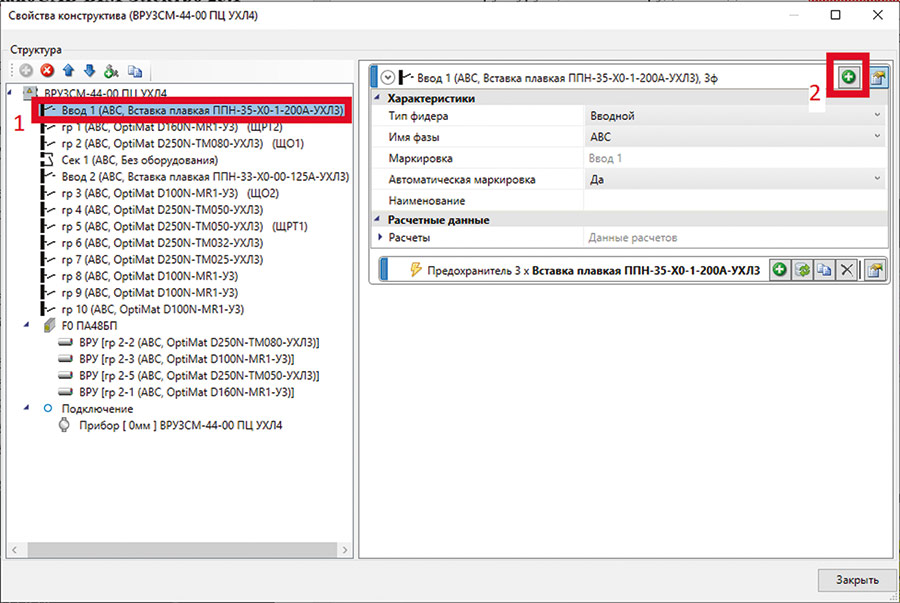

Рис. 3. Структура щитового оборудования
В структуру щитового оборудования (рис. 3) добавляем дополнительное оборудование. Выбрав необходимый фидер (1), в свойствах фидера выбираем Добавить оборудование (2). Из БД оборудования (рис. 4) добавляем необходимый элемент (3). Добавленное оборудование показано на схеме (рис. 5).
Рис. 4. База данных оборудования

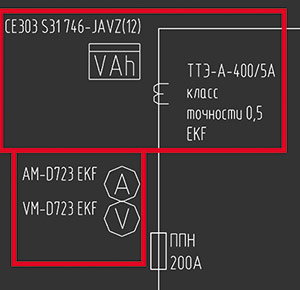

Рис. 5. Добавленное оборудование на схеме

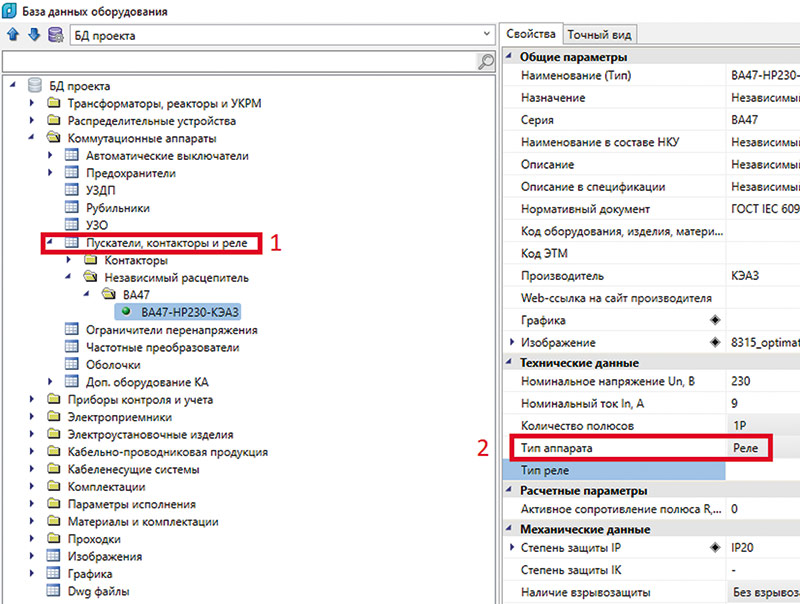

Рис. 6. Выбор типа аппарата в базе данных оборудования
Добавление независимого расцепителя
Для генерации УГО автоматического выключателя с независимым расцепителем на однолинейной схеме необходимо, чтобы:
- в БД оборудования (рис. 6) НР был создан в таблице Пускатели, контакторы, реле (1), так как он будет моделироваться элементом Реле (2);
- в шаблоне однолинейной схемы присутствовали блоки IN_QF+K (вводной АВ с НР) (рис. 7) и OUT_QF+K (отходящий АВ с НР) — рис. 8.

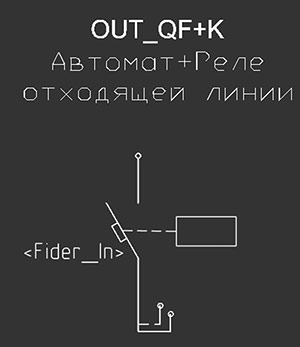

Рис. 7. Блок OUT_QF+K

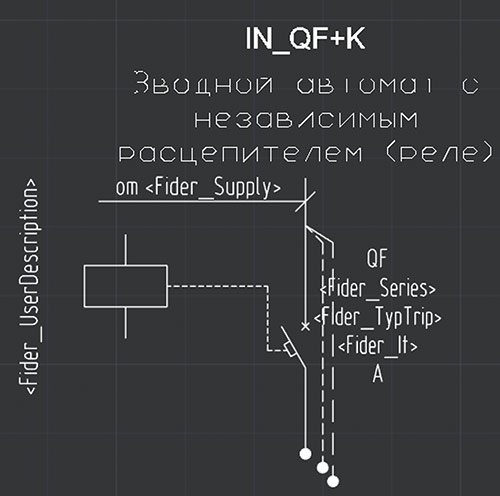

Рис. 8. Блок IN_QF+K
Добавление оборудования аналогично п. 3.2.
Отображение на схеме — рис. 9 и 10.

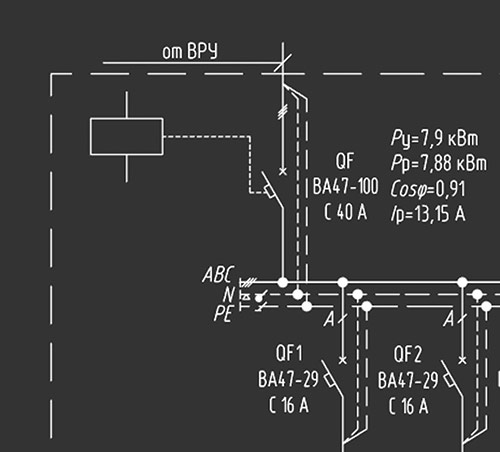

Рис. 9. Автоматический выключатель с независимым расцепителем на вводном фидере

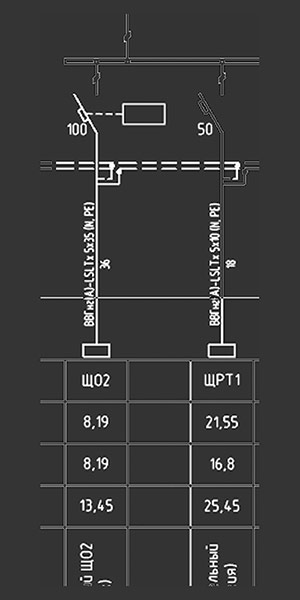

Рис. 10. Автоматический выключатель с независимым расцепителем на отходящем фидере
Итоги
Подводя итоги, мы можем сказать, что в nanoCAD BIM Электро возможно редактировать шаблоны однолинейной схемы и адаптировать их под стандарты вашей организации.
