Appius-PLM 2026 — визуализация объектов

Владислав Игонин,
к.т.н., руководитель отдела внедрения, компания «АППИУС-Софт»

В статье представлен обзор нового функционала, доступного пользователям в рамках версии «2026» системы Управления жизненным циклом изделия Appius-PLM. Особое внимание в новой версии уделено развитию визуализации данных, пересмотрен подход к понятию ревизий, а также реализован инструмент запуска функционала PLM-компонента непосредственно из системы.

В предыдущей версии был анонсирован функционал, направленный на возможность управления жизненным циклом спецификаций продуктов питания, и работа с рецептурами. Эти нововведения были связаны с проектом внедрения и адаптацией системы в рамках компании, основной деятельностью которой является создание рецептов и производство на их основе растворимых напитков. Версия «2026» получила продолжение по развитию функционала, направленного на расширение вариантов отображения и поиска информации в системе, что позволило любой отрасли, будь то машино- и приборостроение, ритейл, судостроение или пищевая промышленность, получать данные по изделиям производства в удобных форматах.

Новые способы визуализации

С точки зрения новых способов визуализации начну обзор с проводника, как основного интерфейса, обеспечивающего полный доступ к доступной, в соответствии с политикой безопасности, информации. Появившаяся в версии «2026» новая закладка Плитка позволяет просматривать любую структуру, состав папки, рецепт, а также результат поиска в виде удобных, настраиваемых пользователем карточек элементов. Закладка предусматривает возможность выбора сохраненных пользовательских настроек поиска и ввода дополнительного текста для конкретизации результата поиска (рис. 1). Функционал реализован в рамках стека языков — JavaScript, HTML, CSS, что обеспечивает интерактивный интерфейс. HTML задает структуру, CSS отвечает за визуальный стиль и адаптивность, а JavaScript реализует поведение, интерактивность и обработку событий, работая непосредственно на стороне пользователя.

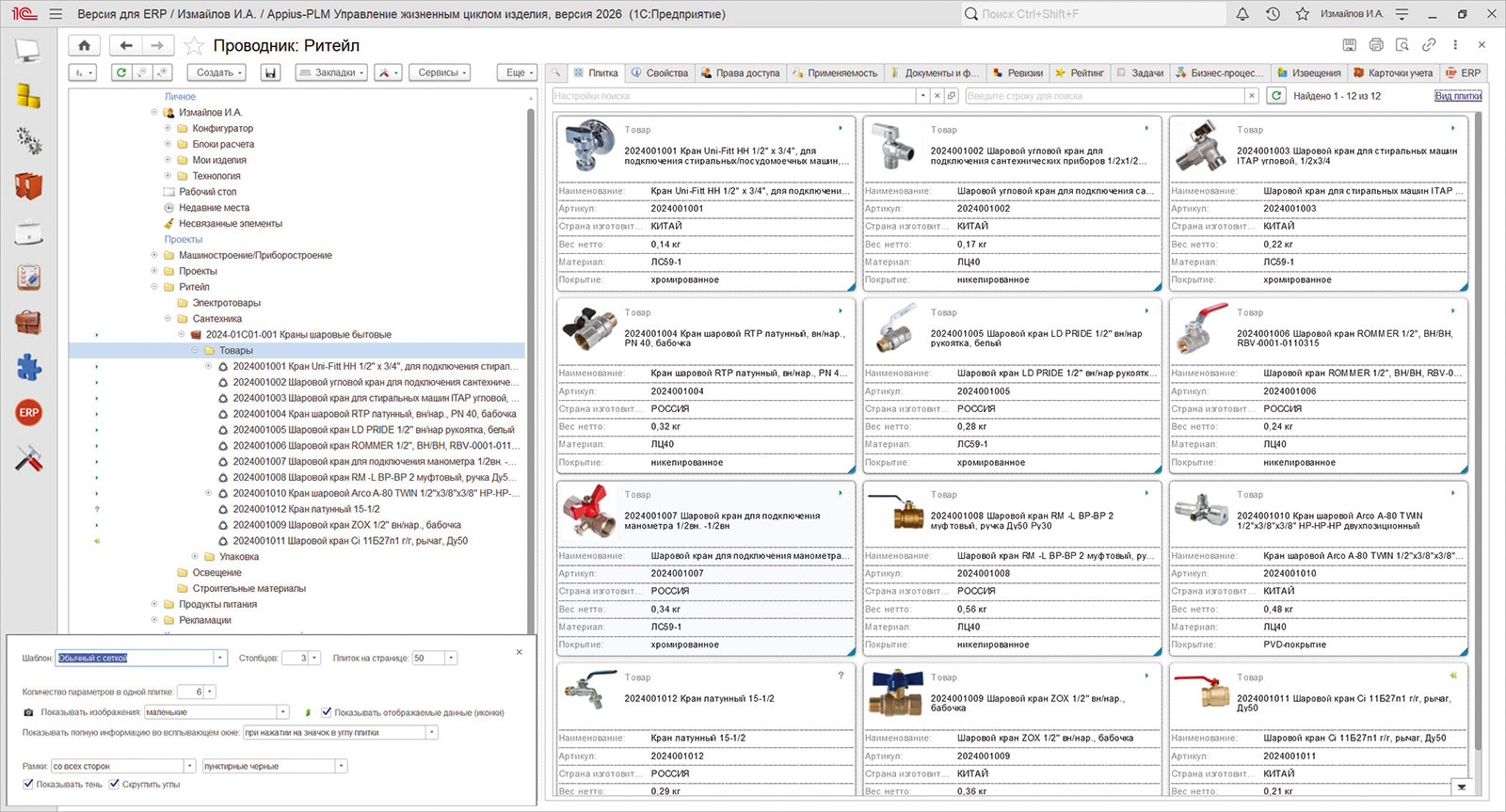

Рис. 1. Плитка

Новая закладка Поиск, которая пришла на замену отдельного окна, доступна всегда первой по порядку и умеет теперь работать в совокупности с расширенным поиском, запрос которого может быть выбран вместе с критериями поиска. Такой подход позволяет увеличить возможности расширенного поиска, одновременно упростив программный код его запроса. Результаты поиска теперь отображаются в верхней части дерева. Для их различия в наименование группы элементами выводится набор критериев, по которым выполнен поиск и количество найденных элементов. Любой результат поиска может быть просмотрен в закладке Плитка (рис. 2).

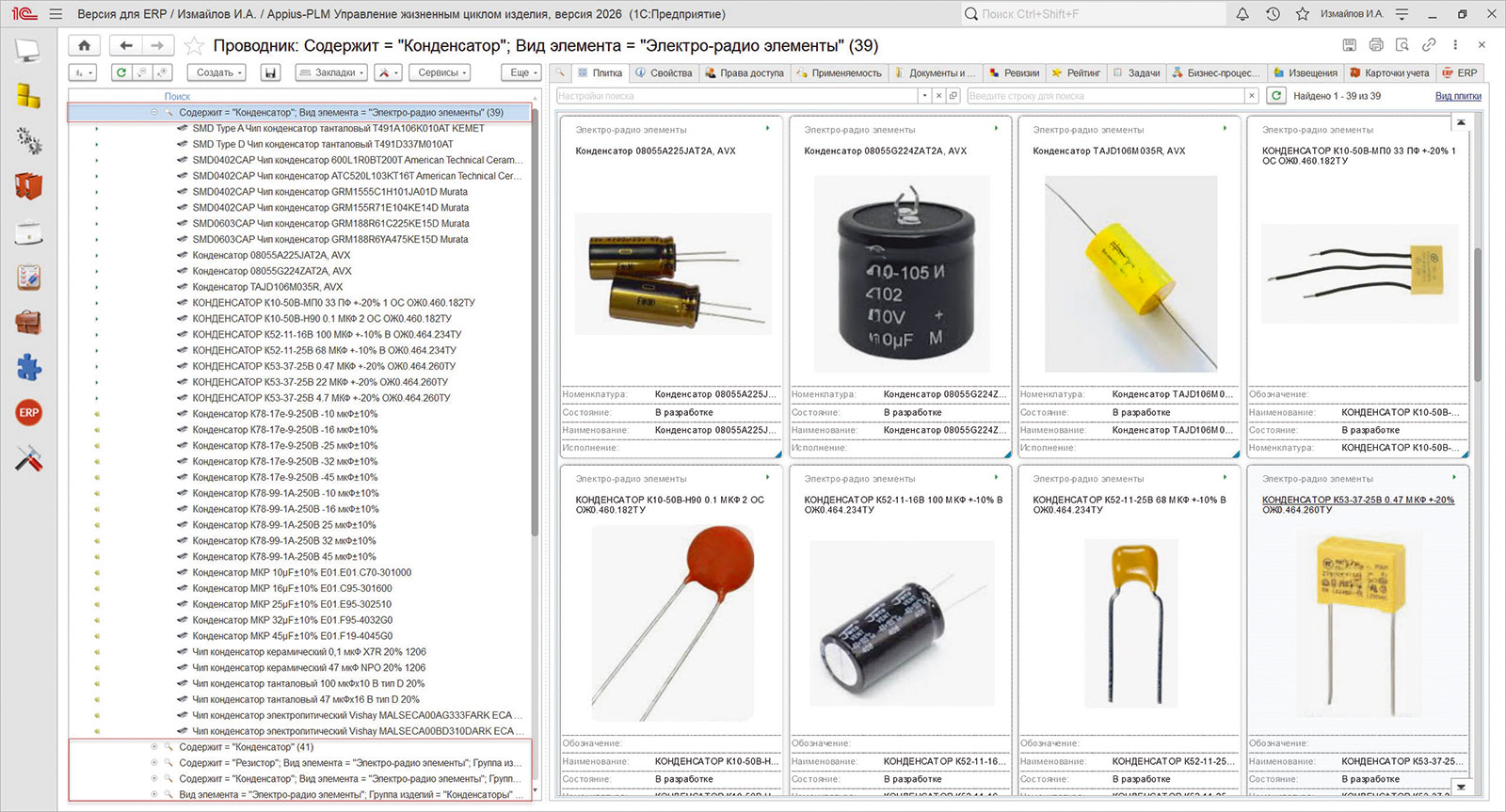

Рис. 2. Просмотр результатов поиска

Для любого элемента в системе в рамках закладки Свойства появилась возможность добавления содержания на одноименной вкладке. В качестве содержания может быть указан любой текст, в том числе с картинками и таблицами. Встроенный редактор позволяет использовать стандартные инструменты по форматированию текста с целью выделения важных моментов. Такое описание элемента дает возможность без создания лишних документов и загрузки файлов быстро сформировать доступную для просмотра информацию неограниченного объема (рис. 3).

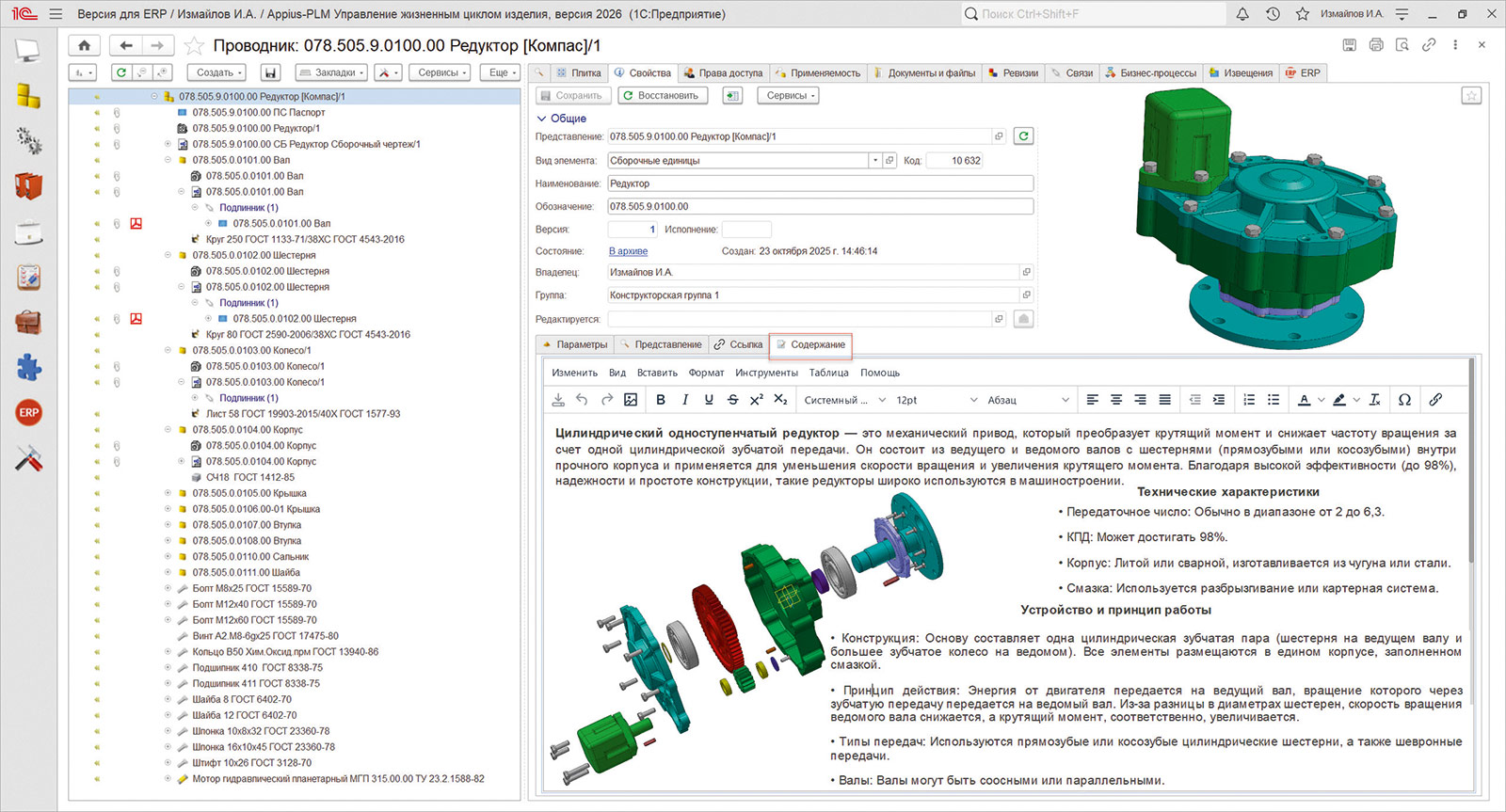

Рис. 3. Описание элемента

Для закладки Документы и файлы предусмотрен дополнительный к ранее используемому просмотрщик наиболее распространенных форматов файлов картинок, видео и PDF. Это позволяет расширить функциональность предпросмотра файлов и исключить необходимость установки специализированных сторонних программ на компьютерах пользователей (рис. 4). Новый просмотрщик позволяет работать с многолистовыми чертежами, менять ориентацию изображения, просматривать файл в полноэкранном режиме и т.д.

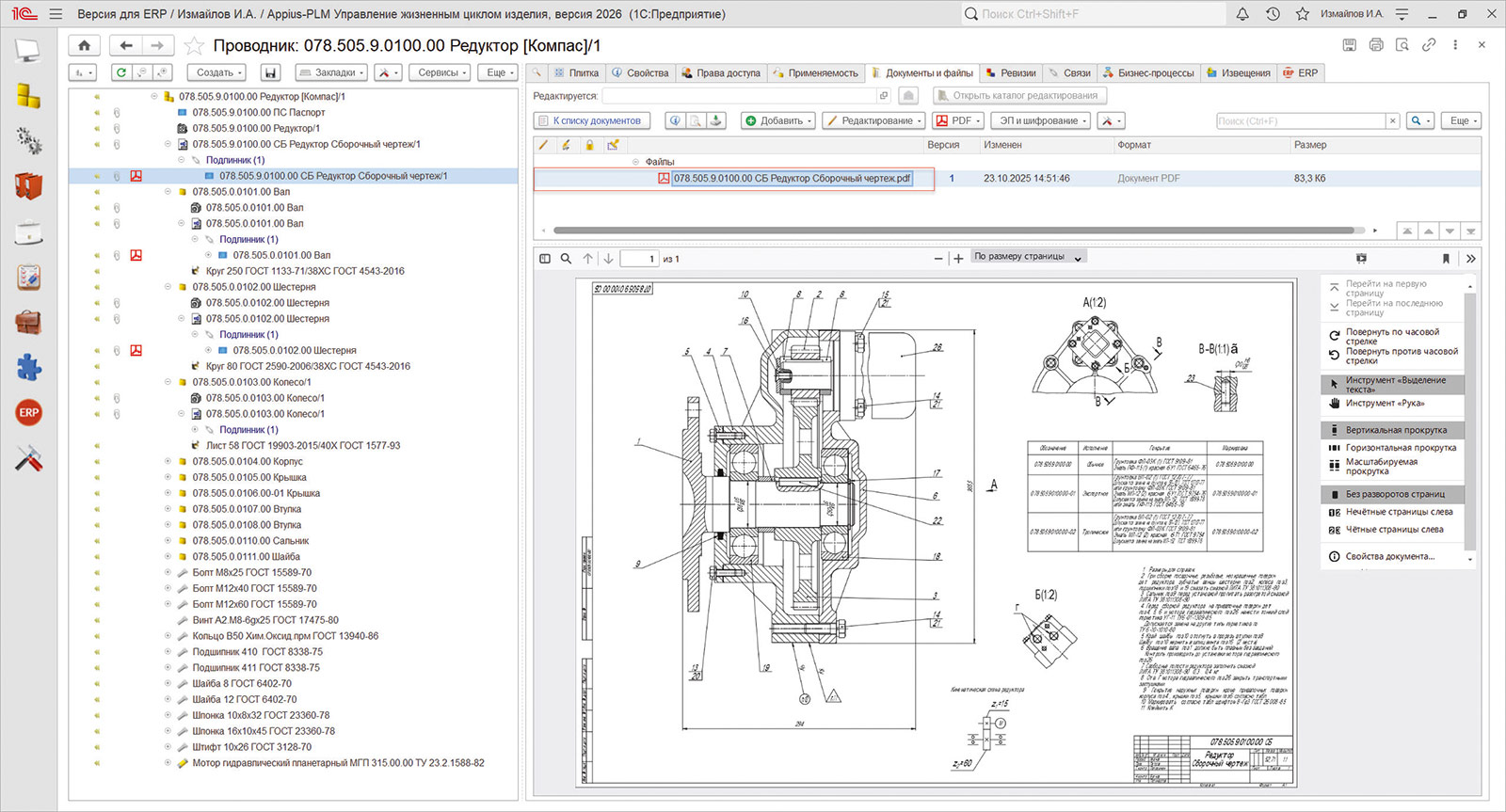

Рис. 4. Просмотр файлов

И еще один настраиваемый режим визуализации, но уже в интерфейсе Управление структурой представлен отдельной закладкой Графическая схема (рис. 5). Он позволяет просматривать состав изделия в виде схемы, состоящей из настраиваемых карточек элементов в различных вариантах отображения иерархии дерева. В рамках настроек доступно исключение показа неактуальных видов элементов и их группировка, а также ограничение количества отображаемых уровней в дереве. Вид карточки элемента в дереве также предполагает настройки, аналогичные карточкам Плитки проводника. Графическая схема может быть открыта в полноэкранном режиме (рис. 6) и сохранена в формате PDF.

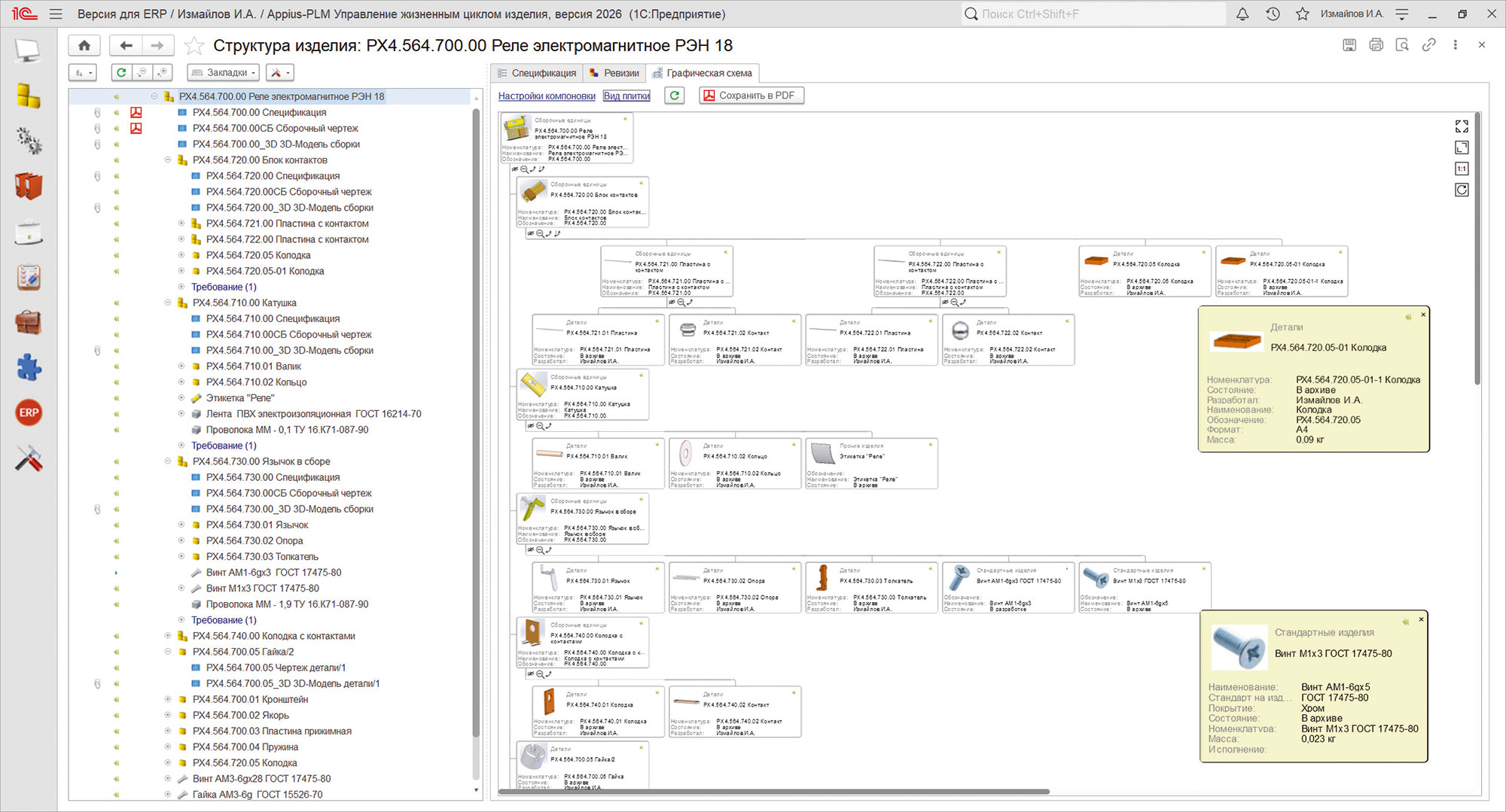

Рис. 5. Графическая схема

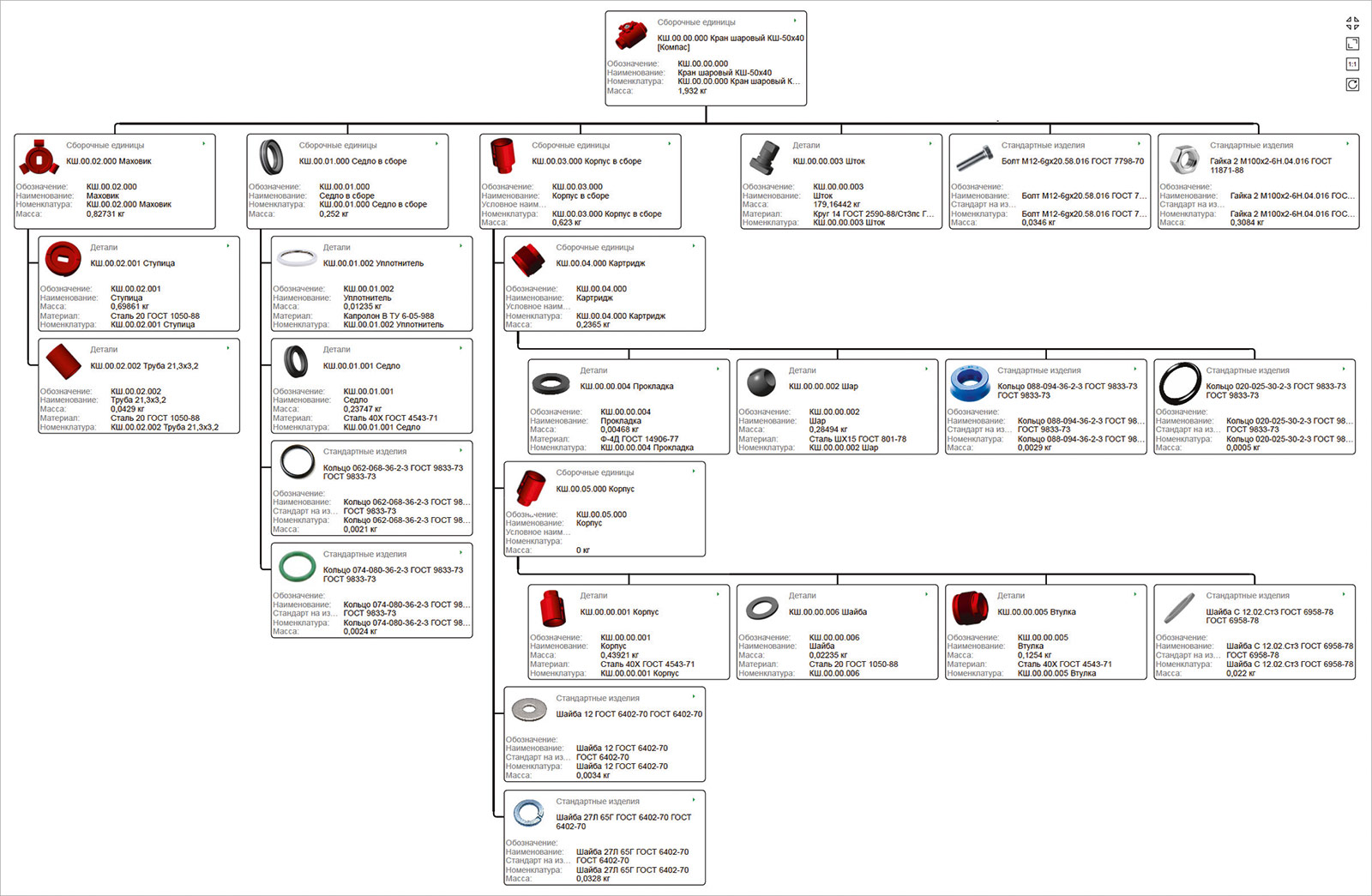

Рис. 6. Полноэкранный режим просмотра

Новый подход к понятию ревизий

Разделены понятия «Ревизия» и «Версия» в конфигурации. Если ранее использовались разные виды ревизии, в том числе «Изменение», то теперь «Изменение» не относится к ревизиям, представляет отдельную сущность и называется «Версия». Существующее семейство ревизий, таких как «Исполнения», «Представление», «Конфигурация», имеет прежний смысл. Выделение «Изменения» в отдельную сущность позволило каждой ревизии иметь неограниченное количество версий, за счет чего каждая версия может быть прослежена во времени ее изменения.

К реализации глобального с точки зрения конфигурации изменения мы шли несколько лет, прорабатывая предварительно все варианты возможной работы с версиями и их ревизиями. В результате новый подход не только позволяет расширить функциональность системы и упростить работу пользователей, но и исключает теперь одно из основных ограничений в системе, связанное с версионированием типовых/групповых технологических процессов.

Пример «идеального» представления изменения во времени (версий) группы исполнений приведен на рис. 7, где в каждом столбце представлен набор «Исполнений», изменяемый в рамках его жизненного цикла.

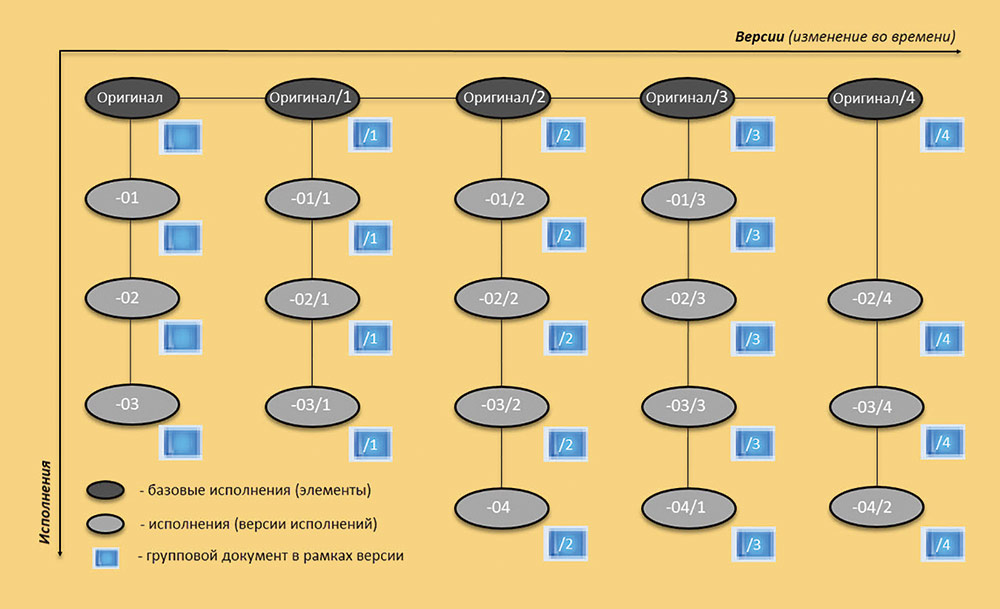

Рис. 7. Схема версионирования изделия с исполнениями

Такому принципу версионирования по умолчанию подчиняется работа с PLM-компонентами в CAD-системах. Связано это с единым файлом для всех исполнений, на основе которого в системе формируется групповой активный документ и соответствующее количество элементов, равное числу созданных конструктором исполнений. Любое изменение группового активного документа всегда повлечет версионирование всех элементов — исполнений.

При этом ручное создание версий и исполнений предполагает более гибкий способ, позволяющий создавать версии на отдельные исполнения, что, в свою очередь, усложняет прослеживание изменений, но не исключается при необходимости такого варианта жизненного цикла.

За отображение версий и ревизий теперь отвечают новые закладки в каждом из интерфейсов. Они позволяют работать со всеми ревизиями и версиями, либо только с версиями, выделенными  в дереве элементов. Для получения информации по различиям в версиях доступен запуск обработки по сравнению элементов (рис. 8). Для удобства понимания базового исполнения у версий и исполнений, загружаемых из CAD, автоматически добавляется свойство «Базовое исполнение», которое заполняется оригиналом.

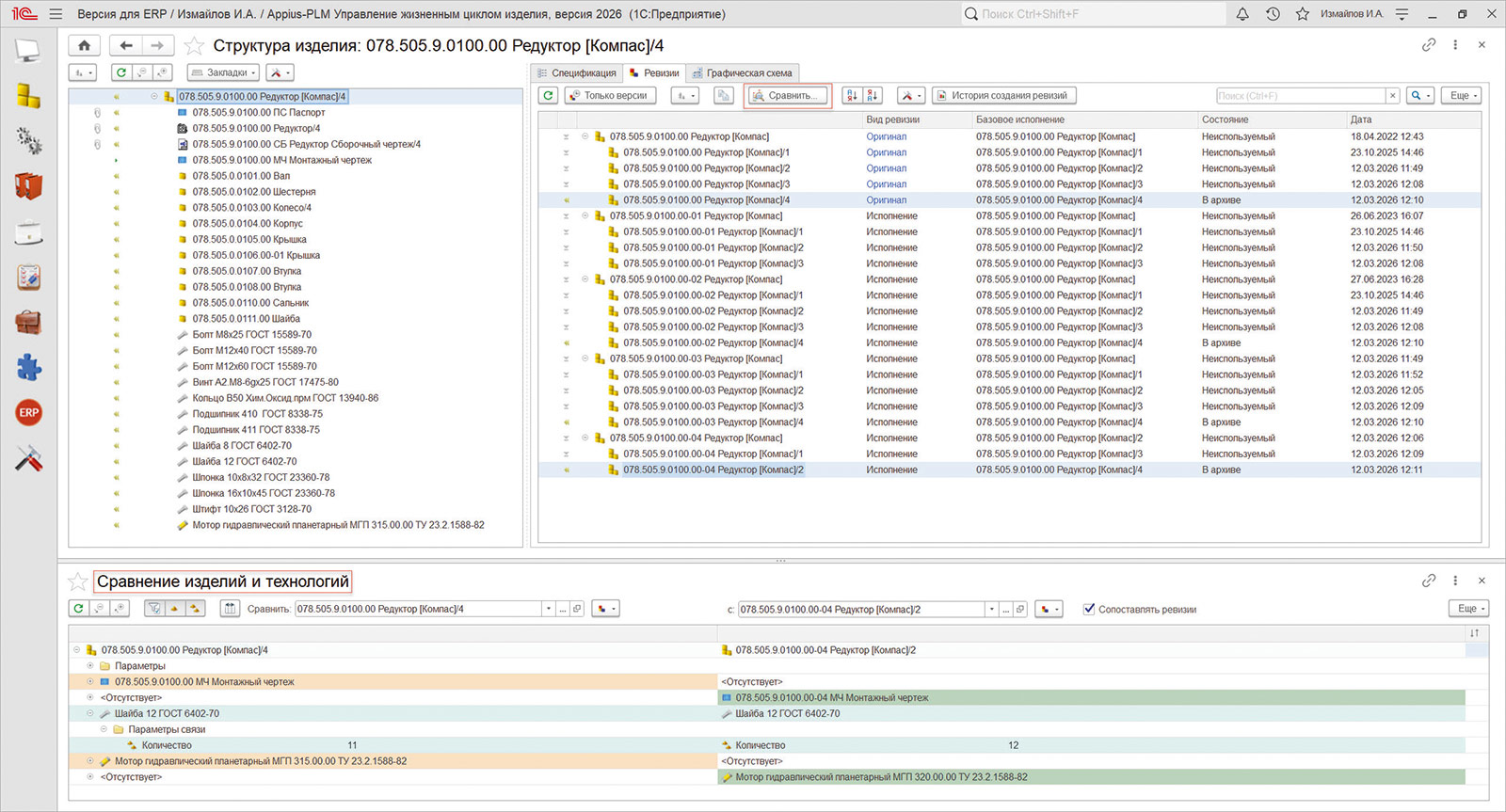

Рис. 8. Версии и ревизии

Новый функционал для интеграции с CAD-системами

По многочисленным запросам пользователей реализован функционал, отвечающий за возможность открытия 3D-моделей сборочных единиц непосредственно из базы данных, через закладку Документы и файлы. Ранее такой способ имел ряд ограничений, связанных с отсутствием инструмента запуска библиотеки CAD и выполнения проверки и замены ссылок с учетом каталога редактирования. Теперь этот механизм работает аналогично с открытием моделей из CAD-системы посредством PLM-компонента (рис. 9), для чего требуется установка отдельного модуля из дистрибутива конфигурации Appius-PLM 2026 на рабочих местах, где установлен PLM-компонент.

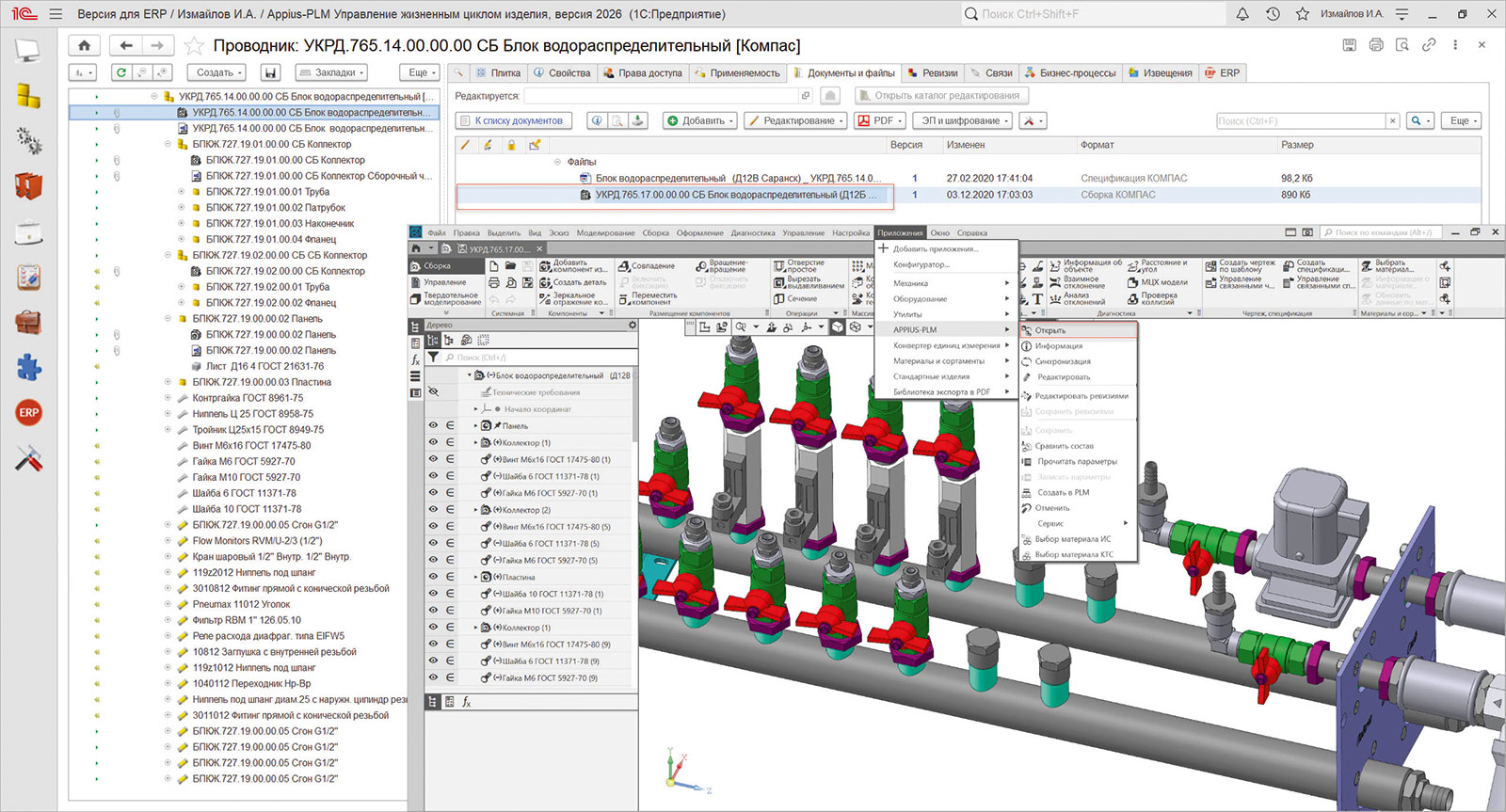

Рис. 9. Интеграция с CAD

Интеграция с учетной системой

Как и всегда, большое внимание уделено развитию функционала по интеграции с учетной системой. Для пользователей, которым необходим просмотр актуальной информации по остаткам номенклатуры в разрезе типа цен на складах учетной системы, разработано новое расширение.

Примеры дополнительной автоматизации процессов КТПП

В демонстрационной базе, доступной для установки в рамках дистрибутива, добавлены примеры событий, с помощью которых можно реализовать различные проверки с целью контроля и запрета определенных действий пользователей, рассылки уведомлений и т.д. Также с целью контроля и поиска информации в базе данных по различным условиям приведены примеры запросов расширенного поиска.

В статье представлен обзор наиболее значимых возможностей, появившихся в версии «2026». С более подробным перечнем нововведений и вариантами их применения вы всегда можете ознакомиться в рамках сопроводительной презентации дистрибутива Appius-PLM 2026, а также в обновленных руководствах пользователя и администратора, доступных на нашем сайте www.appius.ru.
