Владислав Игонин,
к.т.н., руководитель отдела внедрения, компания
«АППИУС-Софт»
Огромное время из рабочего процесса тратится на поиск и сбор информации. Зачастую эти показатели превышают 30-40% рабочего времени, что приводит к дублированию разработок, ошибкам и увеличению сроков вывода продукта в производство. Для помощи в решении подобных проблем в Appius-PLM реализован новый функционал, расширяющий возможности представления и поиска информации по объектам в рамках специализированной закладки проводника.
В предыдущем номере журнала «САПР и графика» был представлен обзор нового функционала, появившегося в версии Appius-PLM 2026. Особое внимание в статье уделено новым вариантам отображения и поиска информации в системе, позволяющим пользователям из любой отрасли промышленности получать данные по объектам производства в удобных для них форматах. И одним из таких интерактивных способов получения информации является новая закладка проводника Плитка (рис. 1).

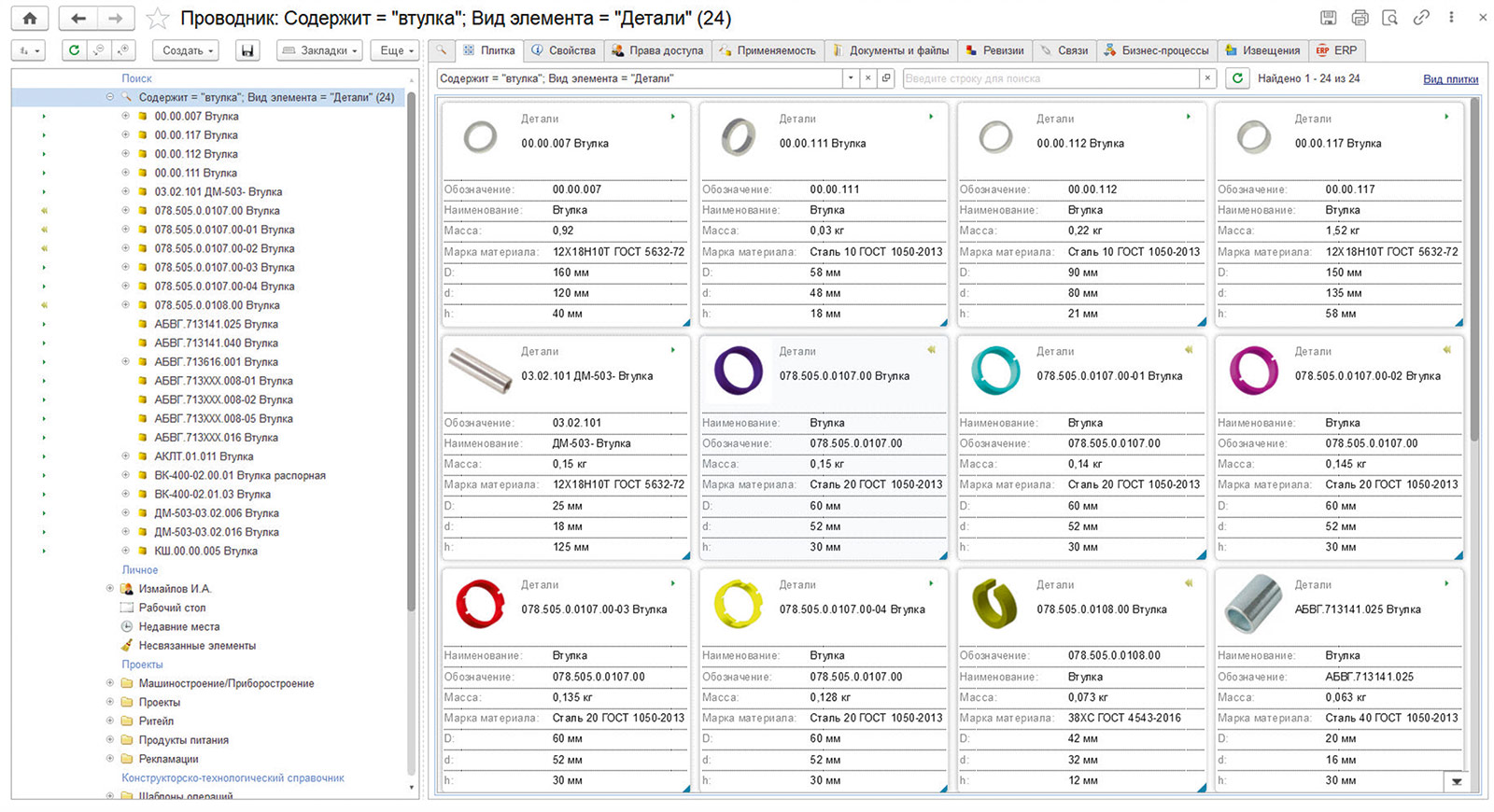

Рис. 1. Результат поиска среди деталей с наименованием «Втулка»
За появление нового режима просмотра, как и за большинство нововведений в рамках развития системы, как правило, отвечают реальные запросы наших пользователей. И этот запрос объединил в себе казалось бы совершенно разные, но на деле схожие, с точки зрения управления жизненным циклом изделия, три направления: машино- и приборостроение, а также ритейл. И связано это с сотнями и тысячами элементов, с которыми повседневно работают конструктора, разработчики, дизайнеры, владельцы продуктов и т.д., для которых обобщенная информация по определенным критериям невероятно важна. Значение имеют и скорость получения такой выборки, и визуальное представление информации, и возможность пользовательской настройки различных вариантов ее представления (рис. 2).

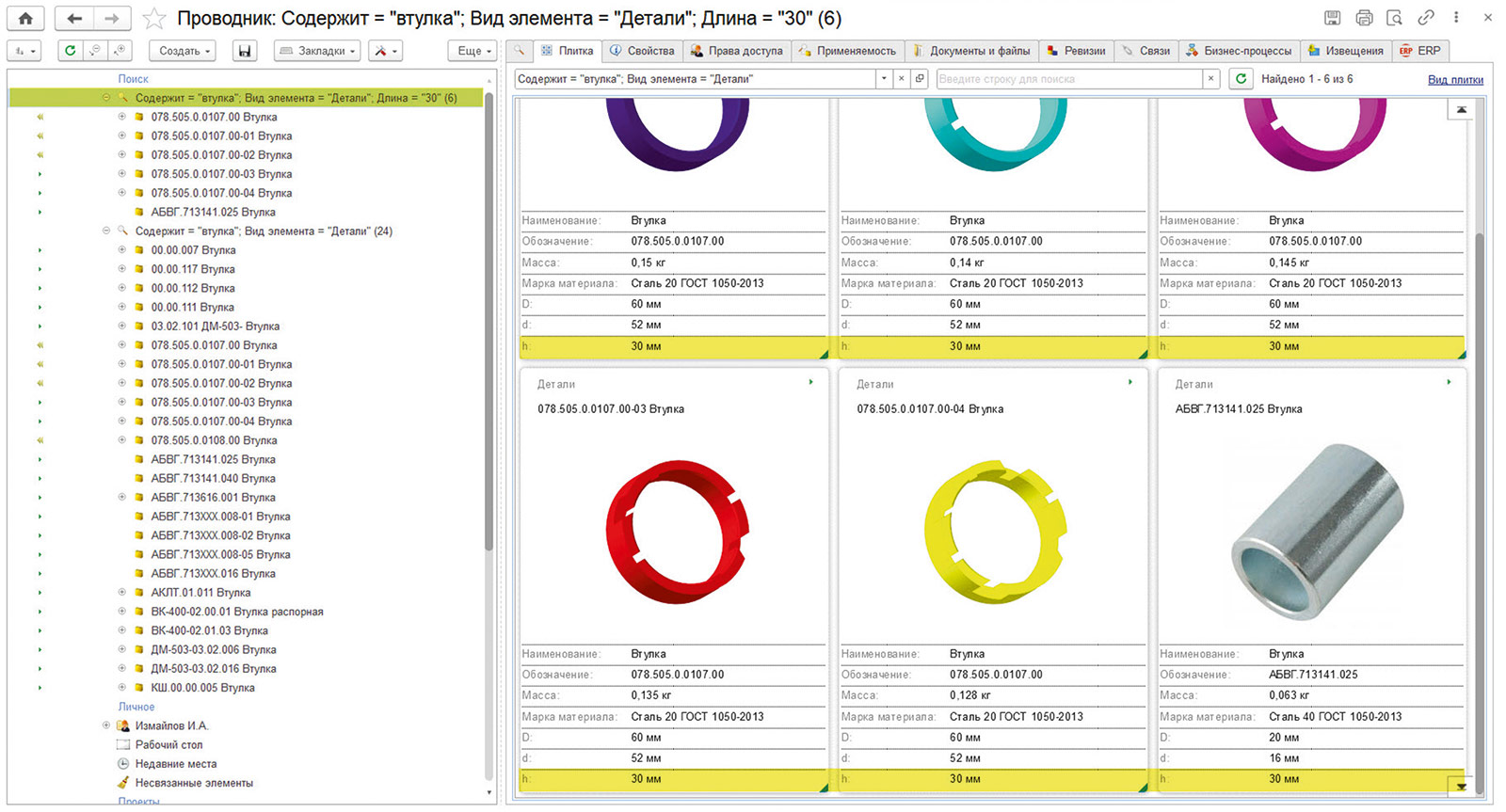

Рис. 2. Результат поиска среди деталей с наименованием «Втулка» и длиной 30 мм
Существует много способов отображения данных в системе, например такие, как:
- «Дерево» — универсальный способ создания иерархических структур хранения информации, позволяющий реализовать любую классификацию;
- многокритериальный поиск — способ получения информации по определенным критериям в виде одноуровневого дерева с возможностью поштучного просмотра информации по объектам;
- динамические папки — способ автоматизированного создания классификации в виде дерева по определенным критериям;
- закладка проводника «Связи» — способ сбора информации по параметрам связи;
- редактор Структуры изделия — отображение ЭСИ;
- редактор Групповых спецификаций — отображение информации по исполнениям;
- редактор Технологических процессов — отображение технологии изготовления на объект;
- редактор Маршрутов — отображение технологии изготовления на все элементы состава изделия;
- редактор Групповых технологических процессов;
- редактор Проектов — отображение дерева проекта;
- панель задач — отображение информации по задачам;
- интерфейс модели продукции — отображение карточки объекта, созданного по модели;
- отчеты — способ получения информации по определенным выборкам в произвольном виде.
Все эти и многие другие способы представления информации имеют свои плюсы, но, кроме отчетов, не позволяют комплексно просматривать данные, а отчеты, в свою очередь, требуют соответствующих навыков по их настройке. Закладка Плитка решает эту задачу и расширяет существующие способы отображения и поиска в системе Appius-PLM.
Подобный режим отображения элементов в виде карточек впервые был реализован в системе более 10 лет назад. Использовался он в интерфейсе конструкторско-технологического справочника. В этом режиме отображались элементы конкретного ресурса ограничительного перечня. Взяв за основу данную реализацию и добавив функциональность поиска, мы получили иной уровень функциональности, открывающий новые горизонты визуализации объектов системы и их параметров (рис. 3).

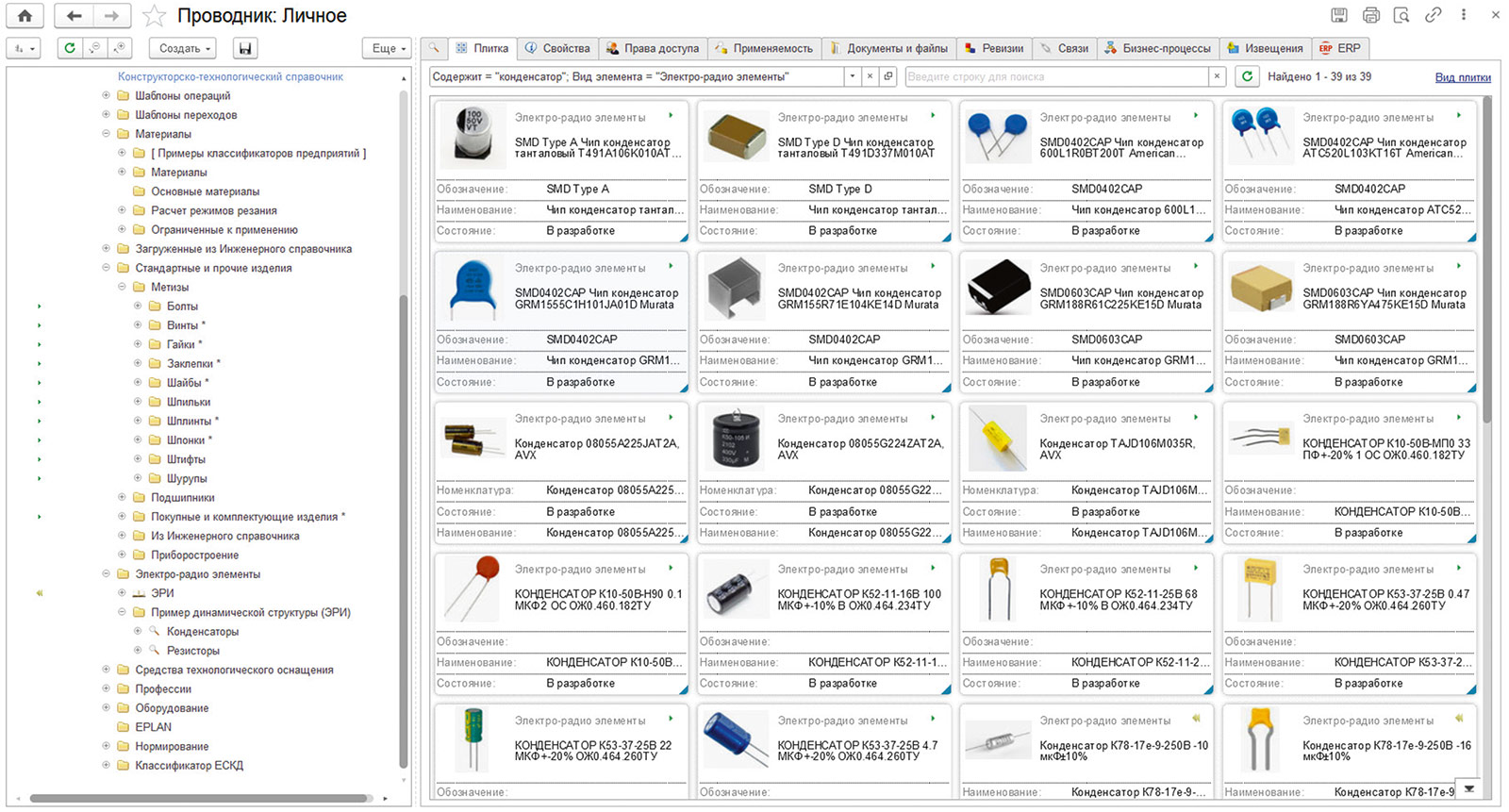

Рис. 3. Элементы КТС
С информацией в PLM-системе работают совершенно разные специалисты компании. Каждый пользователь может реализовывать понятные и привычные ему сценарии поиска. В этом, как правило, помогает опыт работы с разными ОС, ИТ-продуктами и сервисами. Причем система не ограничивает пользователей, позволяя выбирать, как выполнять поиск — по отдельности или использовать совместно несколько функций и критериев. Например, запрос расширенного поиска и стандартный набор фильтров простого поиска (рис. 4).

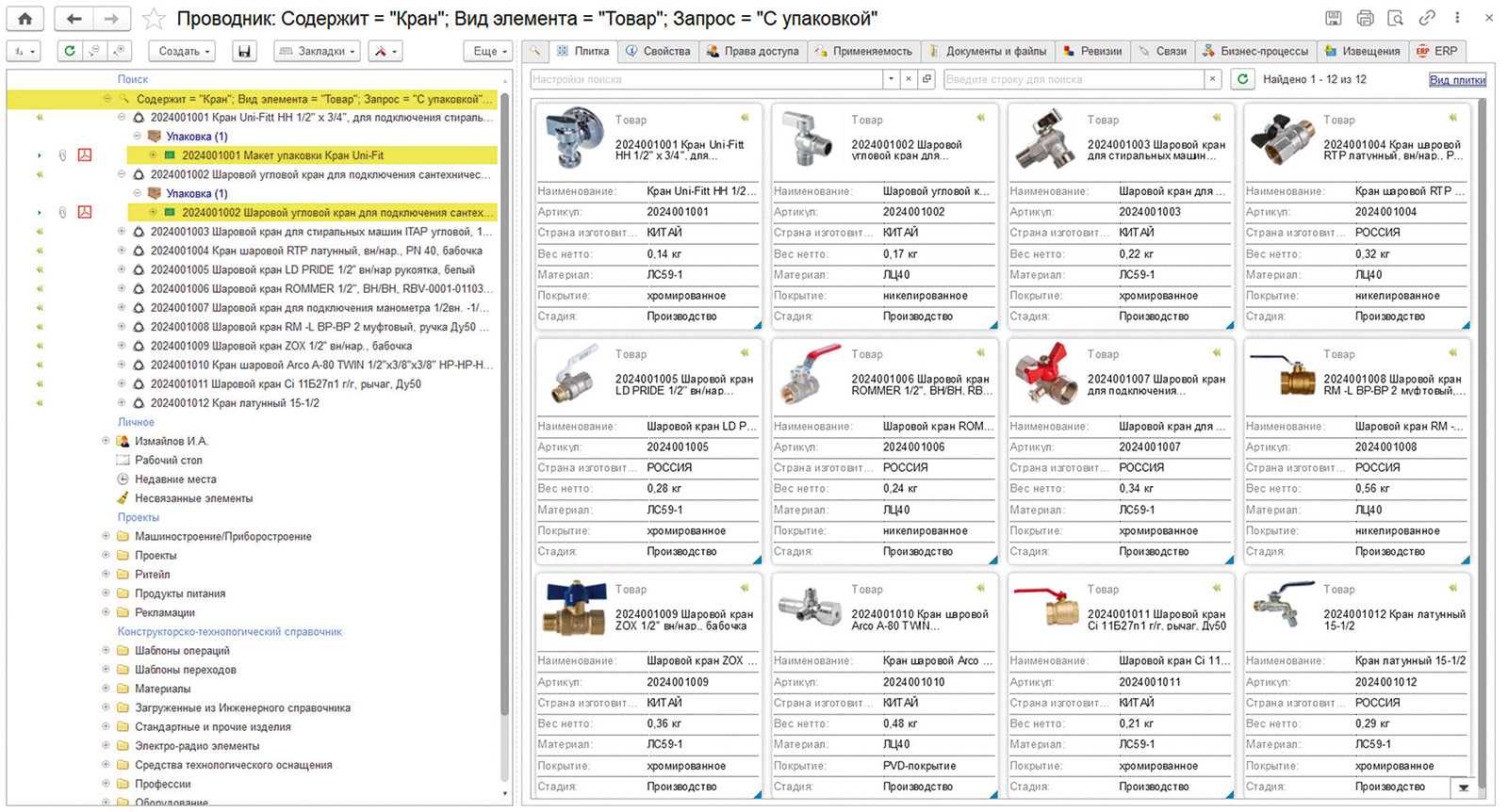

Рис. 4. Товары с наименованием «Кран» и условием наличия упаковки
Зачастую бывают моменты, когда каких-то сведений для поиска недостаточно, а уточнить у коллег нет технической возможности. В этом случае использование визуального представления элементов и комбинированного поиска с наличием знаний об известных параметрах — самый простой и быстрый выход из ситуации (рис. 5).

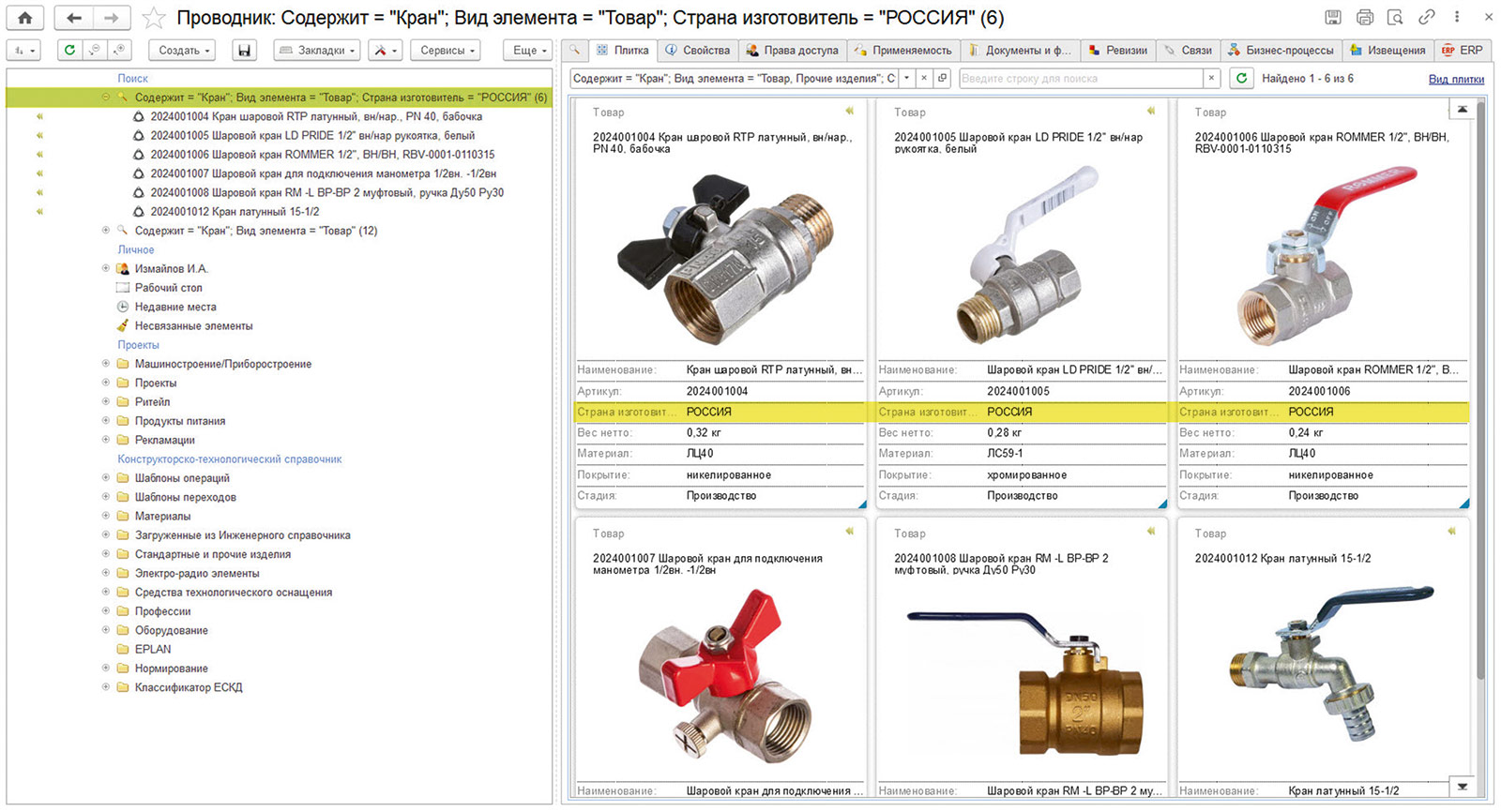

Рис. 5. Конкретизация результатов поиска товаров «Кран» по стране изготовления
Визуальная навигация с 3D
Дополнительным поводом для появления нового способа визуализации в формате плитки стало и то, что большинство компаний-производителей сегодня проектируют свои изделия с помощью технологий 3D-моделирования, а значит, у большинства элементов в PLM-системе уже есть вторичное представление в виде картинки, автоматически созданное на основе 3D-модели.
Это удобно!
Комбинированный поиск по элементам в базе данных позволяет более четко представлять, какие детали есть в распоряжении у специалистов, например для выбора прототипа. Такой способ экономит время и ресурсы, позволяя не заниматься созданием объекта с нуля, а модифицировать имеющиеся прототипы, которые ранее создал коллега.
Для информации!
Закладка проводника Поиск состоит из двух работающих совместно блоков: классический поиск с набором фильтров и выбором критериев, а также расширенный поиск, основанный на запросах.
Применение в различных отраслях
При разработке этого режима мы в первую очередь отталкивались от запросов машиностроения и ритейла, но уже получили ряд положительных отзывов в том числе от пользователей, использующих систему для организации жизненного цикла продуктов питания и бытовой химии. Для них наличие визуальной навигации упрощает работу специалистам, отвечающим за разработку новых рецептур при подборе сырья и контроля их ключевых параметров. Это в очередной раз позволило нам утвердиться во мнении, что наш продукт должен быть удобен для использования сотрудниками с разным уровнем подготовки и пользовательским опытом.
О новом функционале более подробно
Разработка закладки Плитка длилась последние полгода, функция была реализована в рамках стека таких языков, как JavaScript, HTML, CSS. Закладка доступна в проводнике системы Appius-PLM, предполагает персональное включение и выключение отображения в рамках общего списка закладок.
Новый режим представления информации применяется ко всем сущностям в системе, будь то конструктивная ЭСИ, электронная технология, проекты или состав папки и т.д. Если объект имеет вторичное представление, то есть графическое изображение, то оно обязательно отобразится в соответствующей карточке объекта в плитке (рис. 6 и 7).

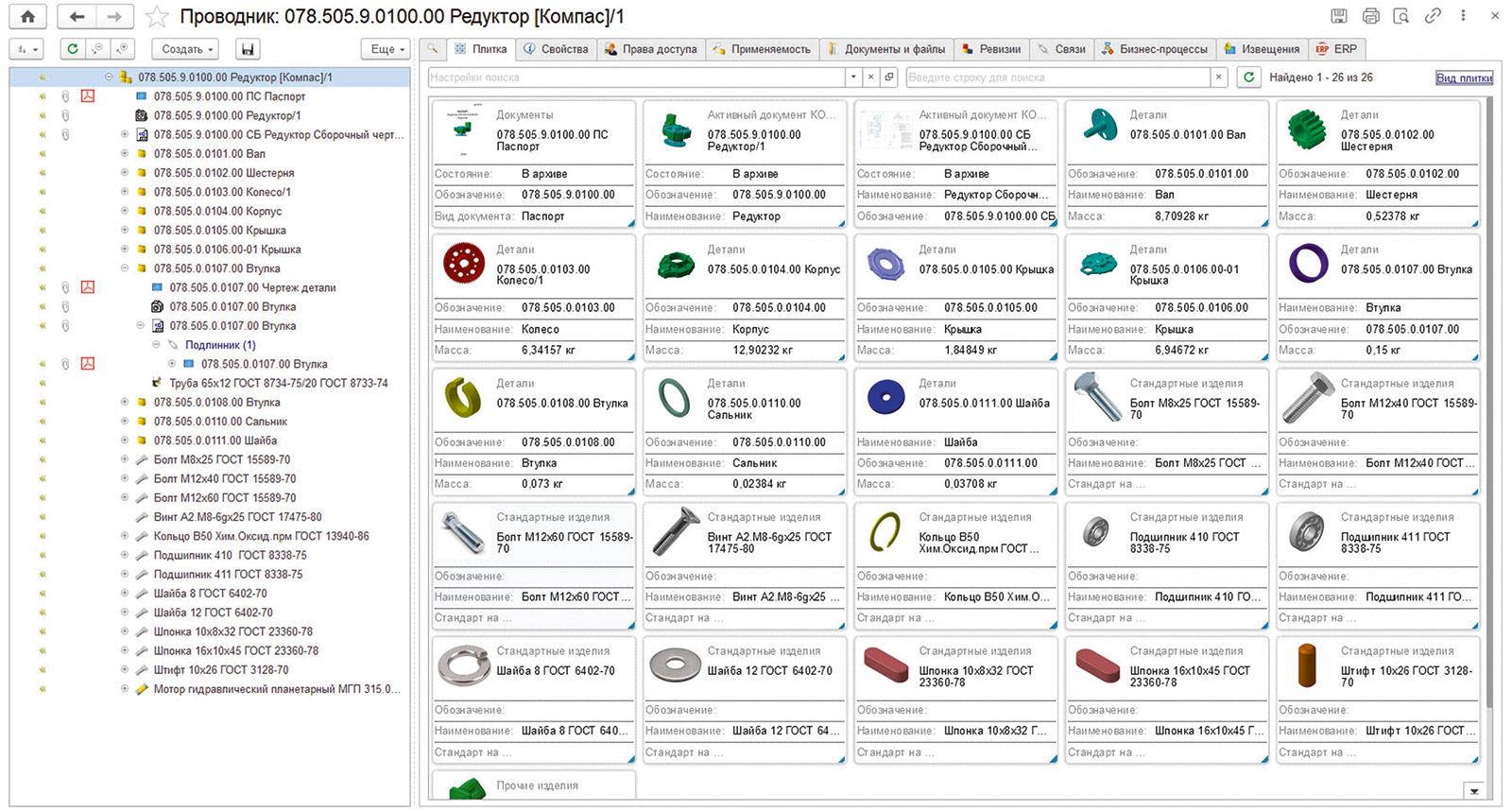

Рис. 6. Отображение состава изделия в Плитке

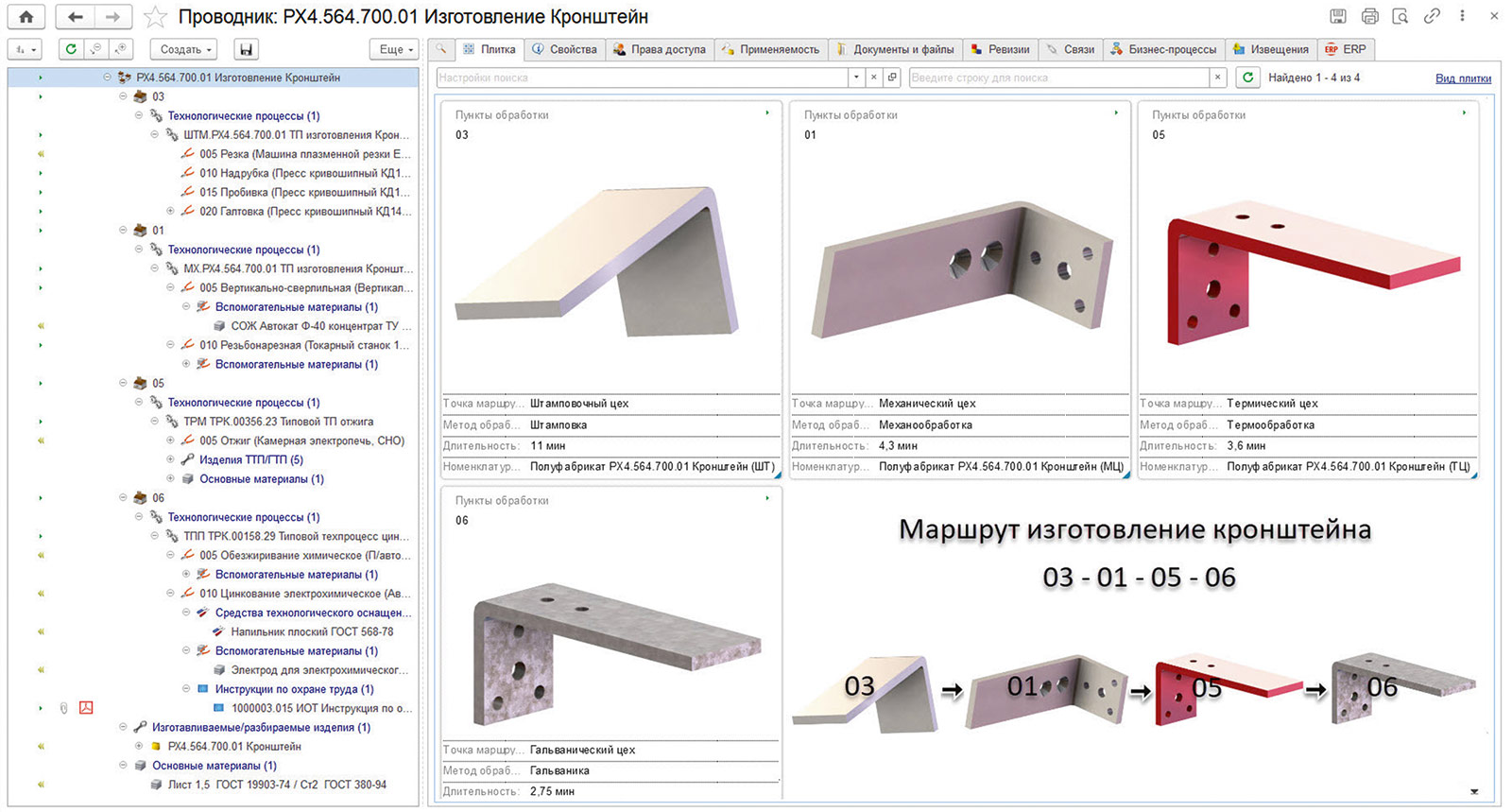

Рис. 7. Отображение технологического маршрута в Плитке
Для удобства и упрощения навигации по объектам можно настроить вид отображения или механику появления всплывающих окон. При настройке отображения элементов пользователь может сделать выбор из нескольких предустановленных шаблонов: «Компактный», «Обычный с сеткой (двустрочный)» и т.д. Ключевыми различиями шаблонов являются наличие графических разделителей между параметрами и высота междустрочного интервала.
Количество и масштаб отображаемых элементов удобно задать с помощью настроек количества столбцов и регулировки числа элементов на странице. Объем отображаемых сведений по каждому элементу можно регулировать от 1 до 10 свойств. Для каждого вида элемента предусмотрена настройка, определяющая вывод свойства в плитку. Полная информация по элементу может быть доступна без перехода в закладку Свойства, достаточно навести курсор на ссылку или нажать на уголок рамки (рис. 8).

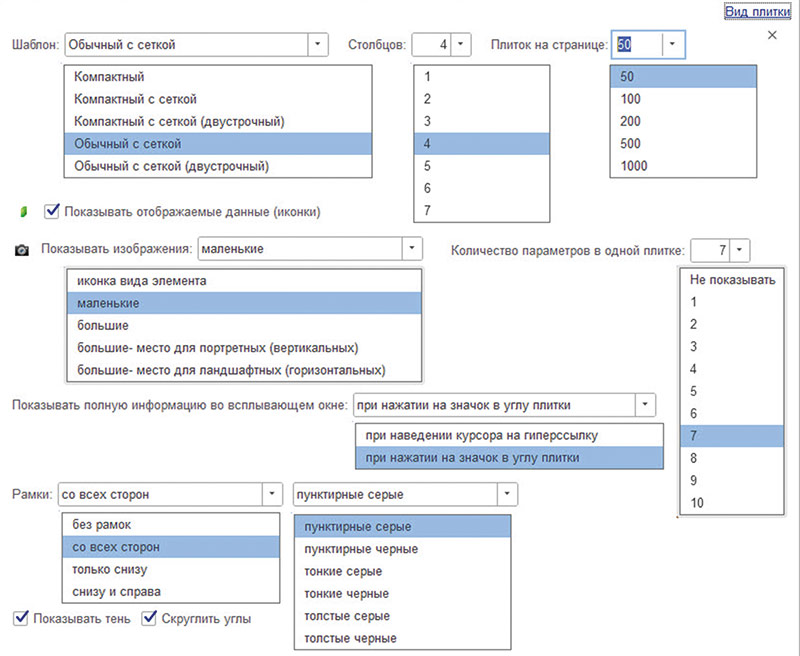

Рис. 8. Настройки плитки
Понимая, что инструментом могут пользоваться специалисты из разных подразделений компании, настройки плитки и карточек объектов являются персональными и интерактивными, что позволяет каждому пользователю грамотно распорядиться пространством, правильно настроить масштаб, отрегулировать объем сведений и оформить плитку под себя. Всё это реализовано для максимально удобной и эффективной работы внутри проводника системы Appius-PLM.
Перспективы развития функционала
В настоящее время основные CAD-системы, с которыми осуществляется интеграция, передают не только картинку изображения модели, которая отображается и в закладке Свойства, и в Плитке, но и трехмерную триангуляционную модель в формате STL. Этот формат также планируется визуализировать в карточке объекта, что позволит без использования CAD-системы просматривать 3D-модель, вращая ее, непосредственно в карточке.
Новая закладка Плитка — это не просто изменение интерфейса, а еще один шаг навстречу пользователю в усовершенствовании процессов его деятельности. Уверены, применение нового функционала позволит сократить время на поиск информации, что, в свою очередь, будет способствовать принятию правильных решений по выбору прототипов, исключая возможное дублирование аналогичной разработки и ошибок. Дополнительно сократится и зависимость от других пользователей, владельцев элементов, ответы за которых поможет предоставить сама система.
В статье представлен обзор нового способа просмотра информации, появившегося в версии «2026». С более подробным описанием можно ознакомиться с помощью демонстрационного видео (ссылка в QR-коде) и обновленного руководства пользователя. Обновление до версии Appius-PLM 2026 доступно на нашем сайте www.appius.ru. Следите за нами в соцсетях: Дзен, Rutube и Вконтакте.
