Альберт Абдуллин,
главный технолог,
ООО «НОВА-Инжиниринг»
Современный сектор промышленного производства переживает период масштабной трансформации. В условиях жесткой конкуренции, глобализации рынков и высоких требований к качеству продукции традиционные подходы к организации производственных процессов стремительно теряют свою актуальность. Ключевым драйвером развития отрасли становится роботизация. Промышленная робототехника позволяет минимизировать влияние человеческого фактора, многократно увеличивает производительность линий и гарантирует стабильно высокое качество исполнения сложных технологических операций.
Однако внедрение робототехнических комплексов и модернизация существующих цехов — это капиталоемкие и сложные процессы, сопряженные с высокими рисками. Ошибки на этапе проектирования при роботизации производства могут обернуться многомиллионными убытками, срывом сроков запуска линий и длительными простоями оборудования. Именно поэтому концепция цифровых двойников (Digital Twins) сегодня приобретает особую актуальность и активно используется как на этапе внедрения роботизированных комплексов, так и при дальнейшей оптимизации роботизированных решений.
Цифровой двойник представляет собой высокоточную виртуальную копию физического производства, оборудования или отдельной роботизированной ячейки. Он аккумулирует в себе все конструкторские, технологические и поведенческие параметры реального объекта. Использование цифровых двойников позволяет многократно повысить эффективность оборудования, прогнозировать его износ, проводить виртуальное тестирование и оптимизировать логистику еще до того, как начнется физическое воплощение проекта в цеху.
Для реализации таких задач российскими разработчиками был создан специализированный программный продукт — система Р-Про Рациональное производство. Данный комплекс представляет собой мощный инструмент для проектирования, моделирования и управления роботизированными производствами.
Создание цифровых двойников
Центральным элементом платформы Р-Про является модуль построения цифровых двойников. Система позволяет формировать виртуальные модели всех уровней: от отдельного сварочного или сборочного робота до масштабов целого завода. Цифровой двойник в среде Р-Про учитывает не только геометрические характеристики оборудования и оснастки, но и физические законы движения, кинематику механизмов, а также временные затраты на выполнение каждой операции.
Существенным преимуществом программного комплекса является его обширная встроенная библиотека оборудования. Пользователям доступны готовые трехмерные параметрические модели тысяч единиц промышленного оборудования, включая робототехнику ведущих мировых и отечественных брендов, станки с ЧПУ, конвейерные системы, датчики и элементы оснастки. Наличие такой библиотеки позволяет создавать цифровые двойники производственных ячеек и цехов в кратчайшие сроки, без необходимости создания собственных моделей стандартных узлов.
Благодаря этому инженеры могут оперативно проводить виртуальную пусконаладку, проверять оборудование на наличие коллизий и моделировать различные сценарии работы системы в условиях, максимально приближенных к реальным.

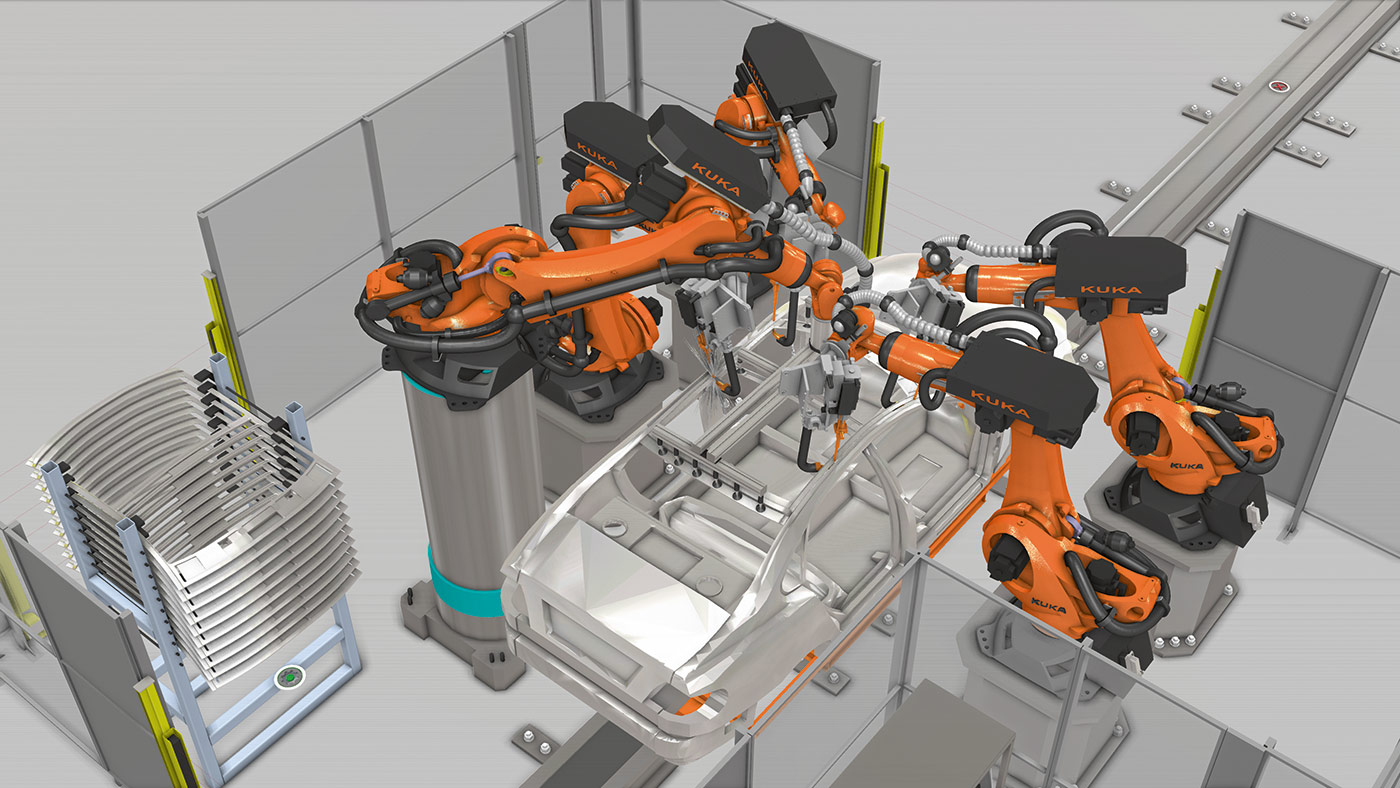

Цифровой двойник линии сборки кузова автомобиля
Имитационное моделирование производственных процессов
Для оценки эффективности будущих или модернизируемых производств в Р-Про встроен мощный блок имитационного моделирования. Данный инструмент позволяет:
- оценить производительность всей линии и выявить «узкие места»;
- рассчитать оптимальное количество необходимых роботов и обслуживающего персонала;
- проверить различные стратегии планирования и диспетчеризации заказов;
- проанализировать влияние возможных отказов оборудования на общий выпуск продукции.
Имитационное моделирование в Р-Про дает возможность оценить сотни различных сценариев в сжатые сроки. Это позволяет принимать предельно обоснованные управленческие и инженерные решения, исключая дорогостоящие эксперименты на реальных действующих площадках.

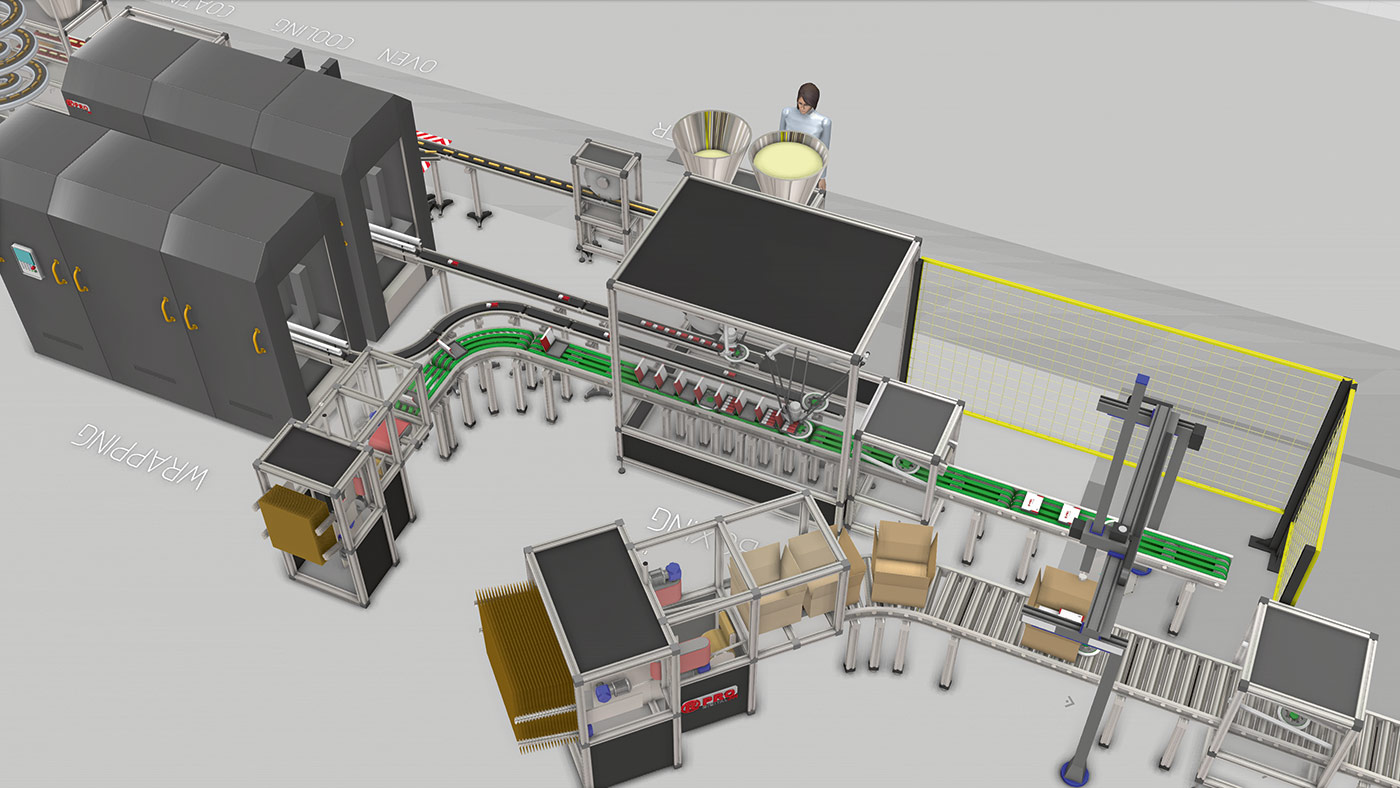

Модель линии производства шоколадных конфет
Офлайн-программирование промышленных роботов
Традиционный подход к программированию промышленных роботов требует остановки производственного процесса, в ходе которого специалист обучает робота с помощью ручного пульта. Это приводит к вынужденным простоям и снижает общую эффективность предприятия.
Функционал офлайн-программирования (Offline Programming — ОЛП), реализованный в Р-Про, выводит этот процесс на совершенно новый уровень. Он позволяет:
- создавать управляющие программы для промышленных роботов (траектории движения, технологические команды) непосредственно в виртуальной среде, на основе CAD-моделей изделий;
- проводить моделирование процесса сварки, окраски, фрезеровки или сборки с целью проверки качества выполнения задачи;
- транслировать готовую программу в коды конкретного контроллера робота.
Переход на офлайн-программирование в Р-Про исключает необходимость остановки производства для отладки новых программ, что максимизирует коэффициент технического использования дорогостоящего роботизированного оборудования.

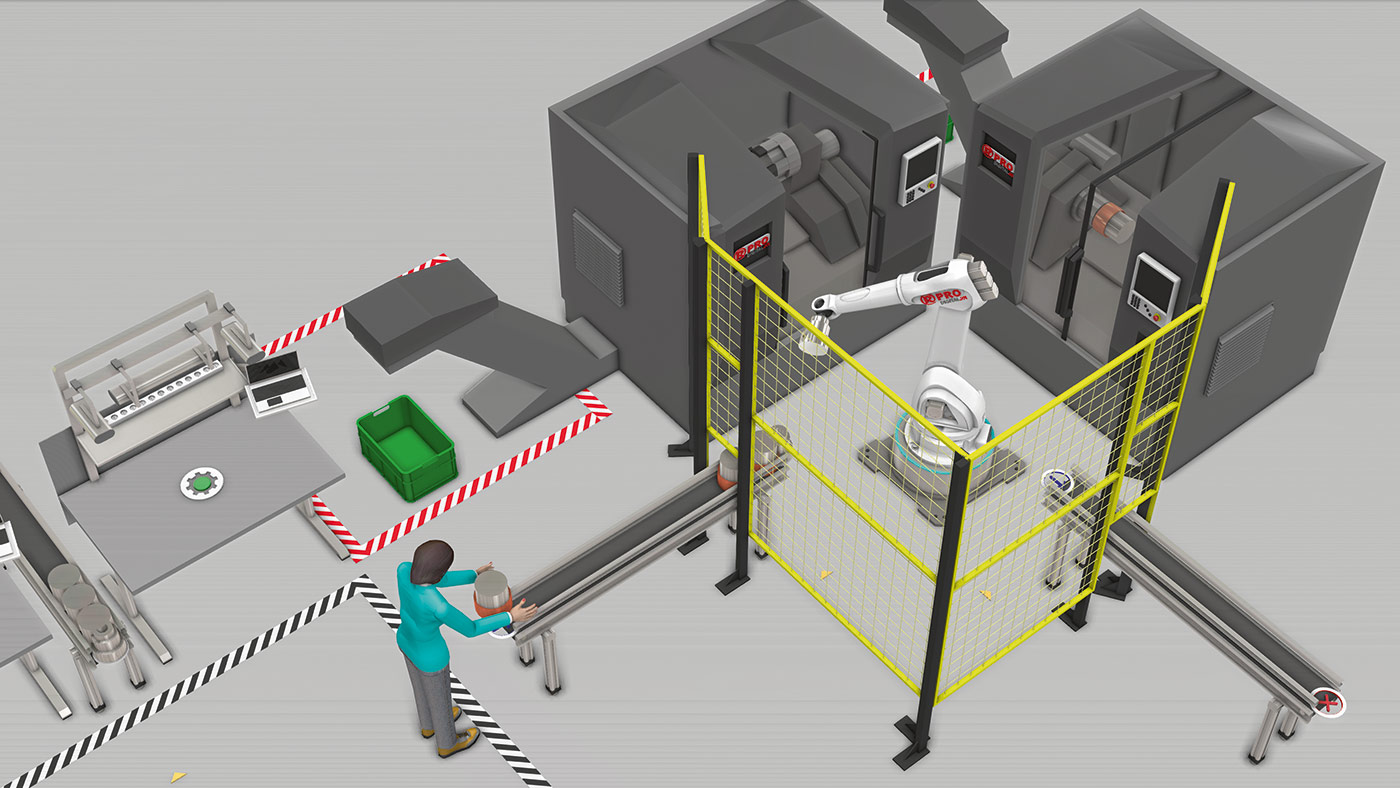

Модель роботизированной токарной обработки
Цифровая поддержка Lean Six Sigma (бережливое производство и шесть сигм)
Программный комплекс Р-Про выходит за рамки классического инженерного софта, предлагая специализированный модуль Р-Про Lean Six Sigma. Он предназначен для статистического анализа, глубокой оптимизации процессов и минимизации издержек методами бережливого производства.
В цифровой среде Р-Про реализована поддержка ключевых инструментов методологии:
- VSM (Value Stream Mapping) — автоматизированное построение карт потока создания ценности для выявления скрытых потерь;
- диаграммы Ямадзуми (Yamazumi) и Спагетти (Spaghetti) — визуализация балансировки линий и траекторий перемещений сырья, исключающая лишнюю логистику;
- анализ OEE/IRR и PFMEA — расчет общей эффективности оборудования и превентивный анализ рисков и отказов.
Интеграция Lean Six Sigma с имитационным моделированием позволяет математически точно рассчитать экономический эффект от внедрения бережливых практик до реальных изменений в цеху.
Модуль «Эргономика» и нормирование человеческого труда
В концепции Индустрии 5.0 человек и машина работают в тесной синергии. Модуль Р-Про Эргономика (включая аддон «Эргономика ПРМ») и технология киберфизического захвата движений Р-Про Mocap сфокусированы на анализе ручного труда и взаимодействия человека с роботами.
Данный функционал обеспечивает:
- точное цифровое нормирование — расчет времени выполнения ручных операций на основе биомеханических параметров;
- анализ статических и динамических поз — выявление опасных, неудобных и перегружающих тело сотрудника положений во время работы;
- проектирование зон досягаемости — оптимизация геометрии рабочих мест с учетом антропометрических данных оператора.
Благодаря эргономическому анализу снижается риск производственного травматизма, уменьшается утомляемость персонала и растет общая производительность на участках, где невозможно полностью отказаться от человеческого труда.
Интеграция и оптимизация логистики
Помимо работы с оборудованием экосистема Р-Про затрагивает вопросы внутрицеховой логистики. Платформа позволяет моделировать потоки материалов, работу автоматических транспортных тележек (AGV) и загрузку складских зон. Оптимизация логистических маршрутов и синхронизация их с работой робототехнических комплексов позволяет создать гармоничную и бесперебойно функционирующую производственную среду.
Заключение
Система Р-Про Рациональное производство представляет собой комплексное решение, которое объединяет передовые технологии цифрового моделирования, имитационного анализа и интеллектуальной роботизации в единой платформе. Она позволяет российским промышленным предприятиям радикально снизить риски и затраты при внедрении робототехнических комплексов, значительно ускорить запуск новых производств и добиться принципиально иного уровня эффективности и гибкости.
Сегодня, когда цифровизация и роботизация становятся ключевыми факторами конкурентоспособности, Р-Про предоставляет отечественным компаниям мощный инструмент для уверенного перехода к Индустрии 4.0 и 5.0. Используя цифровые двойники, офлайн-программирование, инструменты Lean Six Sigma и эргономический анализ, предприятия получают возможность принимать обоснованные инженерные и управленческие решения еще на виртуальной стадии, минимизируя ошибки и нерациональные затраты в реальном производстве. Она помогает создавать умные, гибкие и высокоэффективные производства, которые готовы отвечать вызовам глобального рынка и обеспечивать лидерство отечественных компаний в высокотехнологичных отраслях.
