Как компания «Профсталь» внедрила nanoCAD Механика PRO в цифровую экосистему. Путь от 3D-печати прототипов до готового жилого дома
3D-модель здания, сформированная в nanoCAD Механика PRO
Компания «Профсталь», производитель домов из легких стальных тонкостенных конструкций (ЛСТК), одновременно решает задачи строительства и машиностроения, создавая в одной системе и 3D-модели зданий, и детали для ремонта производственного оборудования. При этом учитываются бизнес-процессы, связанные со снабжением предприятия. Пилотный проект «Современный энергоэффективный дом из ЛСТК» показал, что решение отлично вписывается в цифровую экосистему полного цикла.
Знакомьтесь с пошаговым разбором пяти этапов тестирования программы nanoCAD Механика PRO и полученными результатами. Мы проследим, как на базе одной платформы были объединены создание 3D-моделей для аддитивного производства, проектирование строительных конструкций (ЛСТК), автоматическое формирование спецификаций, а также – и в этом ключевое преимущество программы – автоматизирован документооборот путем интеграции с системой 1С:ERP.
Кому будет полезна эта статья
- Руководителям производственных и строительных компаний, стремящихся к сквозной цифровизации – от начала проектирования до сдачи проекта.
- Техническим директорам и руководителям отделов САПР, оценивающим российское ПО для комплексных задач (проектирование + данные для производства + интеграция с системой управления предприятием (ERP)).
- Проектировщикам строительного и машиностроительного профиля, работающим в смежных областях и нуждающимся в единых базах данных.
- Специалистам по автоматизации бизнес-процессов, заинтересованным в интеграции CAD-систем и 1С:ERP.
- Компаниям, рассматривающим технологии 3D-печати в качестве одного из методов получения прототипов и конечных изделий.
Выбор решения
Компании требовалось найти платформу, которая соответствовала бы принятым на предприятии стандартам проектирования и помогала решать широкий спектр задач. «Профсталь» предпочла программу nanoCAD Механика PRO. Выбор был обусловлен целым рядом факторов, среди которых:
- наличие уже используемых решений линейки nanoCAD (Платформа nanoCAD с модулем «СПДС»);
- возможность экспортировать 3D-модель в формате STEP для последующего изготовления физических образцов;
- полноценная поддержка формата .dwg для быстрой интеграции с существующими проектами;
- возможность создания общей базы данных для различных подразделений компании, что улучшает коммуникацию и сокращает объем дублирования работ.
Следующим шагом компания протестировала nanoCAD Механика PRO в контексте создания моделей для печати на 3D-принтерах. Тестирование осуществляли конструкторско-технологический и конструкторский отделы, то есть машиностроители и строители.
nanoCAD Механика PRO как базовый инструмент создания моделей для печати на 3D-принтерах
При изготовлении изделия на 3D-принтере модель импортируется из nanoCAD Механика PRO в формат STEP, после чего через программу 3D Slicer осуществляется ее загрузка и собственно 3D-печать.

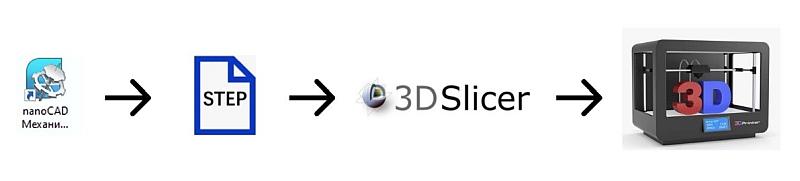

Этапы создания трехмерных-моделей для печати на 3D-принтерах с помощью nanoCAD Механика PRO

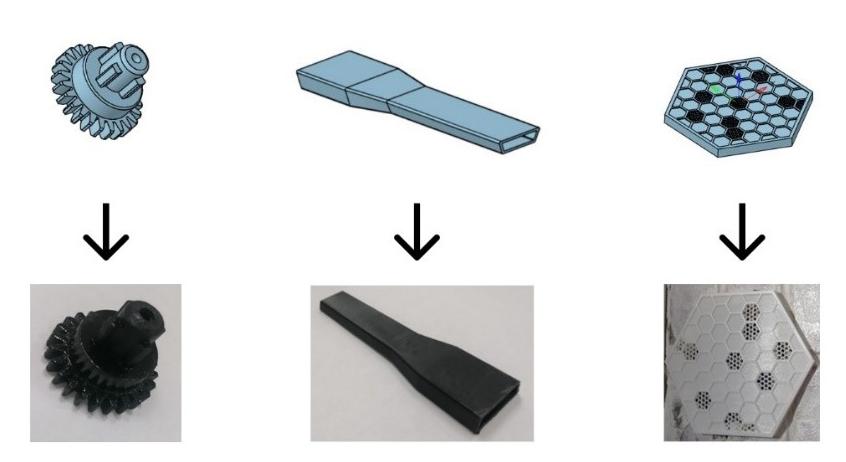

Модели деталей в nanoCAD Механика PRO и результат печати
Для компании «Профсталь» эта задача очень актуальна. На производстве используется оборудование, которое проходит ремонты и подвергается доработкам, а при создании и печати 3D-модели появляется возможность оперативно протестировать размещение заменяемых или новых деталей в оборудовании.
Тестовое проектирование таких изделий с использованием nanoCAD Механика PRO показало хорошие результаты. В дальнейшем планируется активно расширять номенклатуру напечатанных прототипов, используя выбранные инструменты и отработанный сценарий.
Тестирование nanoCAD Механика PRO на проекте «Современный и энергоэффективный дом из ЛСТК»
Для дальнейшей оценки возможностей nanoCAD Механика PRO был выбран проект жилого дома из легких стальных тонкостенных конструкций (ЛСТК). Тестирование, которое выполнил конструкторский отдел, проходило в пять этапов.
1. Проектирование и наполнение информационной базы.
Работа началась с пополнения в среде nanoCAD библиотеки стандартных профилей ЛСТК и типовых соединений.

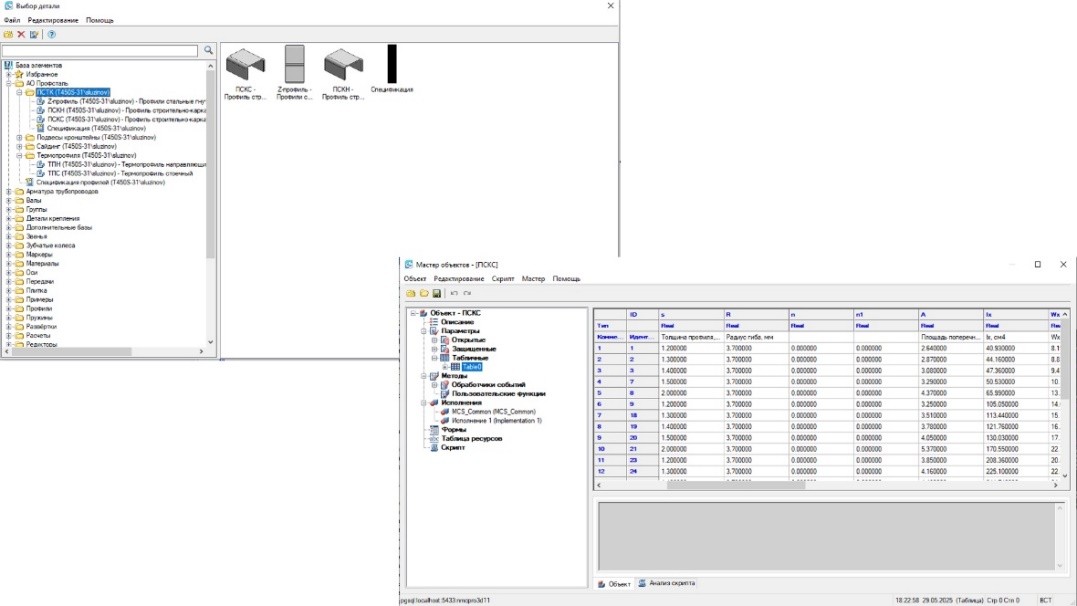

Функционал проектирования и наполнения информационной базы
2. Разработка проектной 3D-модели здания, сформированной в nanoCAD Механика PRO.

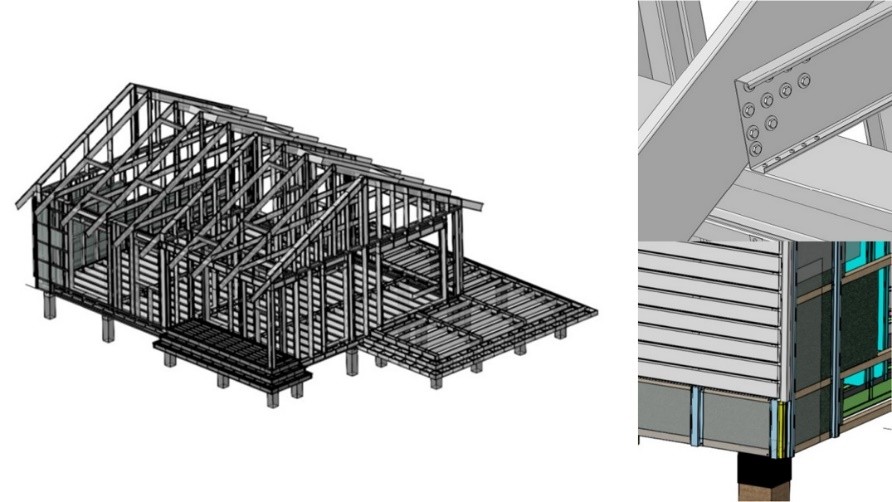

Проектная 3D-модель здания
Видео поэлементной сборки дома >> Смотреть
3. Формирование спецификаций.
Одно из важнейших преимуществ тестируемой программы – автоматическое формирование спецификаций и ведомостей материалов непосредственно на основе данных 3D-модели. Это исключило необходимость в ручных подсчетах и действие человеческого фактора.

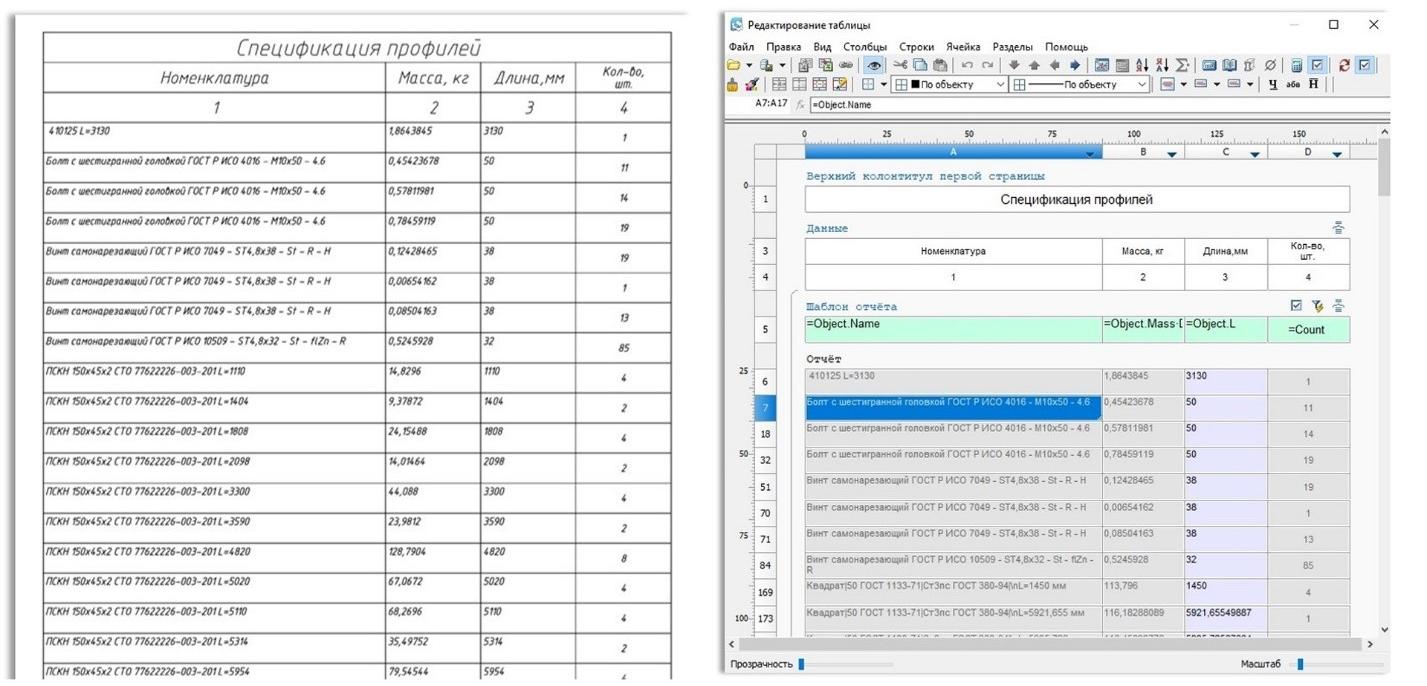

Процесс формирования спецификаций
4. Автоматизация документооборота с системой 1C:ERP.
Сформированные в nanoCAD Механика PRO данные выгружаются в СУБД, после чего они импортируются в учетную систему 1C:ERP, что позволяет автоматизировать создание пакета документов:
- коммерческого предложения;
- плана расходов (материалы и работы);
- внутреннего и внешнего заказов на производство;
- заказов на перемещение (накладные для перемещения на склады) и ряда других.
Все перечисленные документы совершают бухгалтерские проводки в учетной системе 1С, на чем хозяйственные операции завершаются.
Система документооборота
Демонстрация автоматизации документооборота с системой 1C:ERP >> Смотреть
5. Заводской цикл производства и реализация проекта.

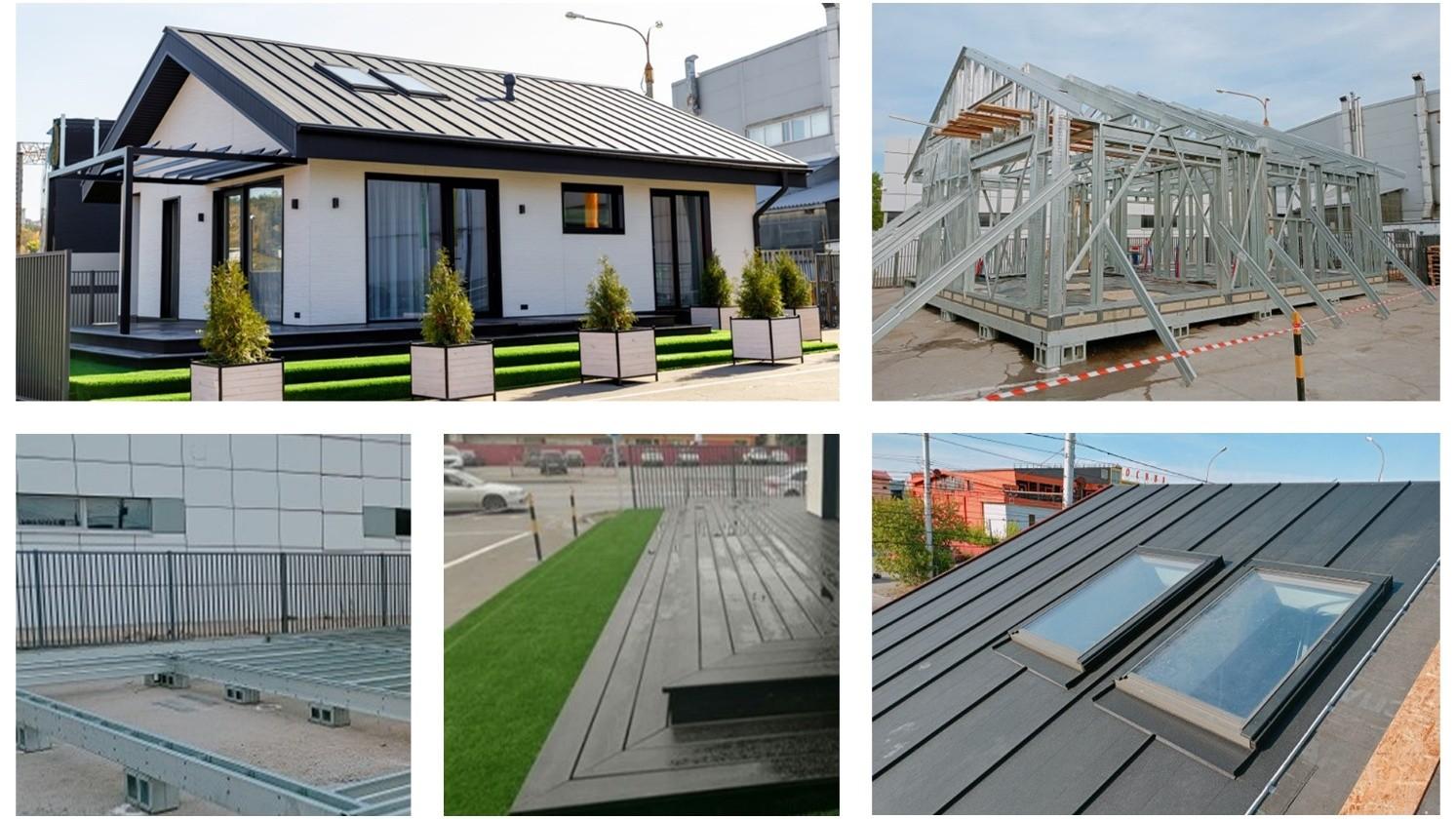

Заводской цикл производства и реализация проекта
Результаты тестирования
Пилотный проект «Современный и энергоэффективный дом из ЛСТК» позволил получить объективную оценку программного решения. В числе ключевых преимуществ nanoCAD Механика PRO:
- возможность создания моделей для 3D-печати с обеспечением замкнутого цикла от проектирования до прототипирования;
- средства формирования объектов ТИМ-проектирования;
- наличие инструмента «Листовое моделирование», существенно упрощающего и ускоряющего процесс создания объектов;
- совместимость с форматом .dwg без потери данных;
- возможность создания единой базы для смежных служб, что повышает эффективность взаимодействия между конструкторско-технологическим и конструкторским отделами;
- инструменты проектирования строительных конструкций;
- функция отслеживания истории построений 3D-модели, повышающая прозрачность процесса разработки и делающая более удобным внесение изменений.
Поначалу при работе с nanoCAD Механика PRO случалось так называемое «подвисание» программы – в случае формирования и печати больших сборок. Но уже в версии 2.0 разработчики устранили этот недостаток.
Планы на будущее
Успешные результаты тестирования позволили определить перспективы дальнейшего развития и масштабирования работы с nanoCAD Механика PRO в АО «Профсталь»:
- фокус на более глубокой интеграции программы в рабочие процессы завода;
- запуск серии новых пилотных проектов для проверки удобства работы и применения расширенного функционала;
- создание собственной централизованной базы данных для управления проектом.
Мария Степановна Ткаченко, начальнику службы промышленно-гражданского строительства АО «Профсталь» «Комплексное тестирование линейки nanoCAD и, в частности, программы nanoCAD Механика PRO наглядно продемонстрировало преимущества проверяемого решения: от надежных инструментов создания моделей для 3D-печати до оптимизации взаимодействия между подразделениями благодаря единой базе данных. Это позволяет сформировать экосистему полного цикла – от первых шагов проекта до его завершения – с использованием возможности масштабного внедрения этой системы в рабочие процессы завода». |
