Российский САПР для промышленных объектов существует
Вопрос не в том, существует ли российское ПО для промышленного проектирования, а в том, насколько мы готовы доверять отечественным решениям.
В условиях импортозамещения и санкционных ограничений вопрос о наличии российских САПР для проектирования промышленных объектов перестал быть теоретическим. Он стал практической необходимостью для тысяч инжиниринговых компаний. Ответ однозначный: да, российский САПР для промышленных объектов существует, и яркий пример тому — Renga Professional, BIM-система от компании Renga Software (совместное предприятие АСКОН и фирмы 1С).
В этой статье мы продемонстрируем, как российские инженеры применяют Renga Professional для реальных промышленных проектов, на примере двух показательных кейсов: ООО «Кайрос Инжиниринг» и АО «Глоботэк».
Почему промышленное проектирование — особый вызов для САПР
Промышленные объекты — это не жилые дома. Здесь критически важны:
- сложные технологические процессы и обвязка оборудования;
- жесткие требования к безопасности и экологии;
- интеграция с иностранным оборудованием и форматами данных;
- масштабные инженерные сети: трубопроводы, вентиляция, электроснабжение.
Долгое время считалось, что только зарубежные решения (AVEVA, AutoCAD Plant 3D, Revit) способны справиться с такими задачами. Однако практика показывает обратное.
Опыт «Кайрос Инжиниринг» — промышленный инжиниринг в Renga Professional
ООО «Кайрос Инжиниринг» — российская компания, основанная в 2011 году, специализируется на проектировании и поставках оборудования для водоподготовки, тепловой энергии и холодоснабжения. За 5 лет по проектам компании построено 89 объектов, реализовано свыше 2500 поставок оборудования в 52 региона страны. Среди заказчиков — «Северсталь», «Сибур-Химпром», «Уралхим», «Уралкалий».
Почему выбрали Renga Professional
«Основным фактором выбора Renga Professional стало ее отличное взаимодействие с КОМПАС-3D. В промышленном проектировании ключевая роль отводится технологическим разделам, и нам необходимо размещать технологию правильно, качественно и быстро», — отмечает Анна Саламатина, руководитель службы цифровизации строительства «Кайрос Инжиниринг».
Компания перешла на отечественное ПО в 2022 году, взяв курс на импортозамещение. Вследствие высокой технологической составляющей реализация всех разделов в одном ПО не представляется возможной. Поэтому сегодня используется следующая связка:
- КОМПАС-3D — для проектирования технологического оборудования;
- Renga Professional — для 3D-моделирования зданий, инженерных сетей и координации разделов;
- Pilot-BIM — для совместной работы и проверки коллизий.
Проект «Компрессорная станция»

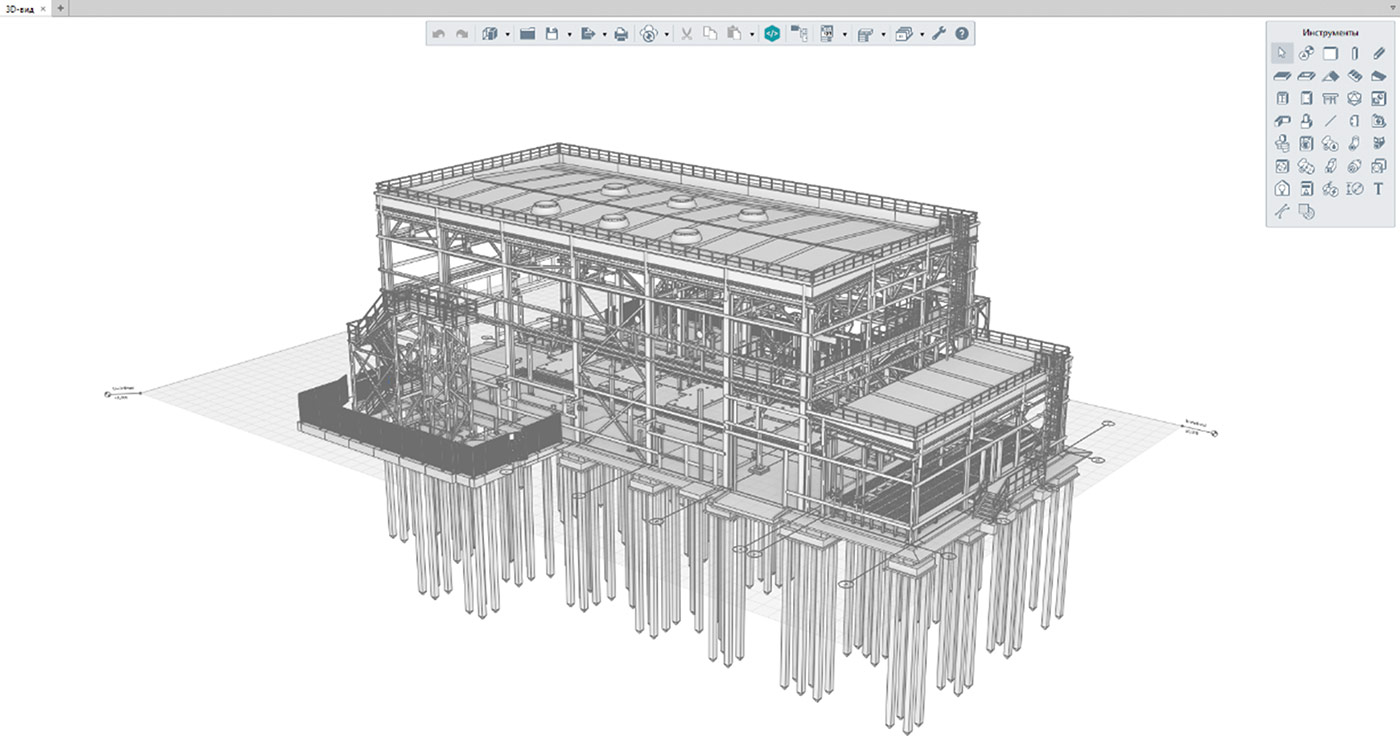

Рис. 1. Конструктивные решения здания компрессорной станции. Цифровая информационная модель выполнена в Renga Professional (Источник: ООО «Кайрос Инжиниринг»)
Один из показательных проектов — здание компрессорной станции для обеспечения промышленных объектов осушенным воздухом (рис. 1). Основные задачи:
- разработка полного комплекта РД и информационной модели;
- интеграция 3D-моделей оборудования от китайского поставщика Sinosteel;
- автоматическая трассировка трубопроводов и воздуховодов;
- формирование чертежей и спецификаций из модели.
Результаты применения Renga Professional приведены на рис. 2.

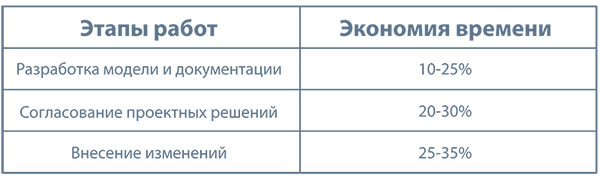

Рис. 2. Результаты применения Renga Professional
Основное преимущество работы в BIM — это ассоциативность. Созданная 3D-модель напрямую связана с документацией, что позволяет экономить огромное количество времени при внесении правок.
Совместная работа: новый уровень эффективности
На проекте впервые была апробирована совместная работа в Renga: один из инженеров подключился удаленно из места, находящегося в 200 км от офиса. Все участники видели изменения в модели в реальном времени. Это позволило:
- параллельно вести разные разделы инженерных систем;
- сократить время на координацию между отделами;
- минимизировать ошибки на стыке марок.
Этот момент вдохновил, и уже на следующем проекте применялась совместная работа, где несколько инженеров параллельно вели разные разделы инженерных систем в одном файле.
Создаем свои библиотеки
Для специфического промышленного оборудования (хомутные опоры, переходы на фланец, узлы прохода вентиляции) команда «Кайрос» освоила специальный инструмент для создания пользовательских категорий оборудования. Это дает полную свободу в адаптации ПО под уникальные задачи промышленного проектирования (рис. 3).

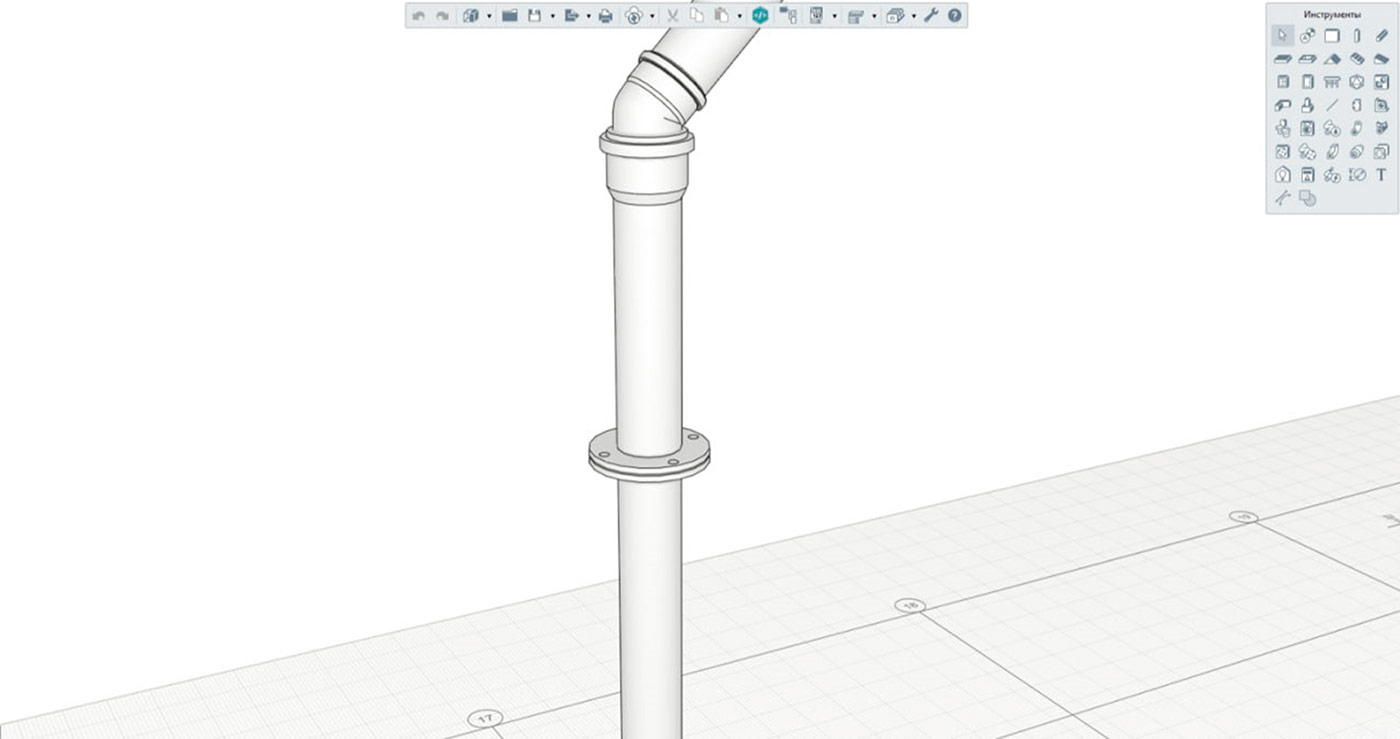

Рис. 3. Элементы, разработанные при помощи Renga STDL
(Источник: ООО «Кайрос Инжиниринг»)
Опыт «Глоботэк» — российский BIM для химических производств
АО «Глоботэк» — инжиниринговая компания, реализующая проекты в сфере химической и нефтегазовой промышленности. Одна из специализаций — производство формалина и смол. Кроме того, компания имеет обширный опыт по проектированию производства метанола, карбамида, меламина и прочих продуктов химической промышленности. Среди достижений — награда Минприроды РФ за экологический проект по утилизации попутного нефтяного газа и участие в строительстве Крымского моста, а также за проект цеха покраски для автомобильной платформы В0 «АВТОВАЗа».
Путь к российскому ПО: от скепсиса к доверию
«Изначально мы не испытывали потребности в 3D-проектировании, а делали всё традиционно в 2D. Но постепенно стали появляться заказы на объемные проекты», — заявляет Михаил Митрофанов, технический директор АО «Глоботэк».

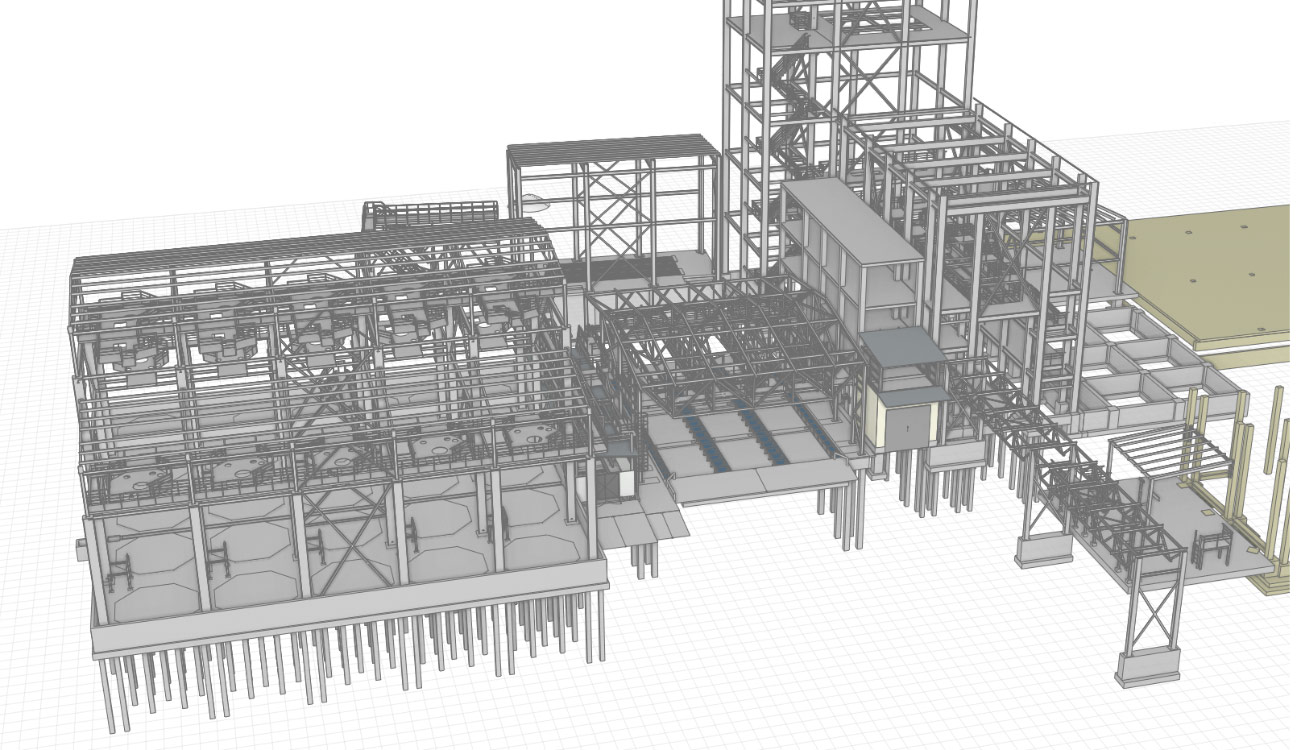

Рис. 4. Несущие строительные конструкции из железобетона и металла
После тестирования различных систем (включая отказ от Revit и AVEVA) компания остановилась на связке АСКОН (рис. 4):
- КОМПАС-3D — для проектирования нестандартного технологического оборудования, технологических схем;
- Renga Professional — для 3D-моделирования промышленных объектов, чертежей и спецификаций всех разделов проекта;
- Pilot-BIM — для консолидации моделей и поиска коллизий.
Ключевые преимущества Renga для «Глоботэк»:
- единая платформа — возможность выполнить практически все задачи проекта в одной среде;
- мгновенная генерация чертежей — любые разрезы и виды создаются из модели за секунды;
- гибкая работа со «слоями» — комбинации «строительные конструкции + оборудование», «трубопроводы + инженерные системы» и т.д.;
- понятная визуализация для заказчика — 3D-модель воспринимается легче, чем абстрактные 2D-чертежи (рис. 5).

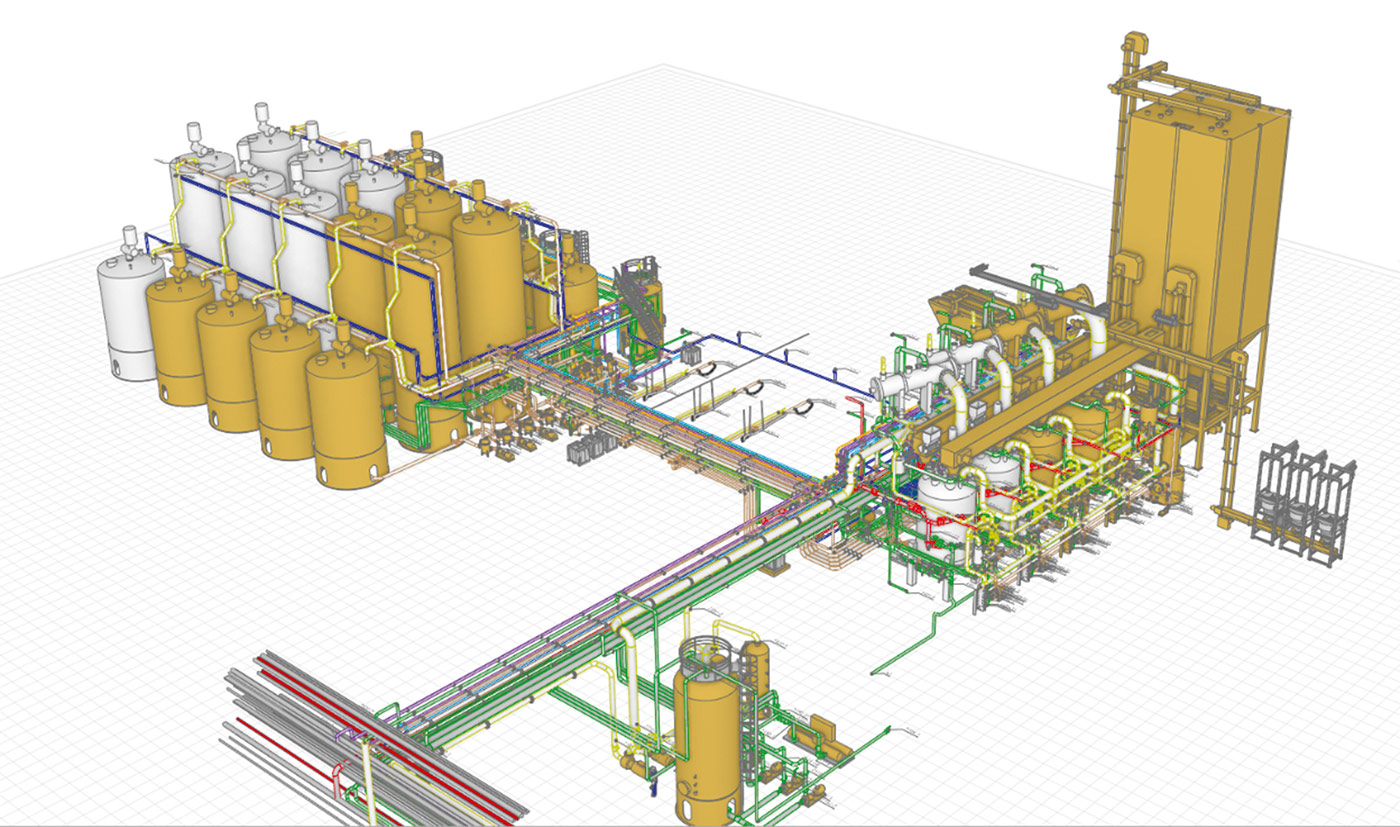

Рис. 5. Комбинация 3D-слоев (оборудование и трубопроводы)
«Мы поняли, что оптимальнее делать всё в едином программном обеспечении. Проект был разбит на четыре подпроекта, которые мы соединили в Renga, — и система исправно функционировала».
Что делает Renga Professional подходящим для промышленного проектирования
На основе опыта «Кайрос Инжиниринг» и «Глоботэк» можно выделить ключевые преимущества Renga Professional для промышленных объектов:
- мультидисциплинарность — архитектура, конструкции, инженерные сети, технологическое оборудование — всё в одной модели;
- ассоциативность — изменения в модели автоматически обновляют чертежи и спецификации;
- интеграция с КОМПАС-3D — бесшовный обмен данными между технологическим и общестроительным проектированием;
- совместная работа — несколько специалистов могут параллельно редактировать модель в реальном времени;
- Renga STDL — возможность создавать собственные библиотеки оборудования под специфические промышленные задачи;
- поддержка форматов — импорт/экспорт в IFC, С3D, DWG для взаимодействия с другими системами;
- отечественная система — документация, обучение, техническая помощь на русском языке.
Импортозамещение — это не лозунг, а рабочий процесс
Оба кейса демонстрируют: переход на российское ПО — это не вынужденная мера, а осознанный выбор, основанный на функциональности, надежности и экономической эффективности.
«Renga — это платформа, которая позволяет сделать практически всё необходимое по проекту в достаточно большом объеме и быстро. В программе можно смоделировать любой объект, каким бы сложным он ни был», — комментирует Михаил Митрофанов, АО «Глоботэк».
При этом важно понимать: успех внедрения зависит не только от ПО, но и от компетенций команды. Обе компании инвестируют в обучение: «Кайрос Инжиниринг» проводит собственную «Школу BIM», а «Глоботэк» активно использует материалы «Практического руководства пользователя Renga» и вебинары от разработчика.
Вывод: российский САПР для промышленных объектов — реальность
Renga Professional — это не «замена» зарубежных аналогов, а полноценная профессиональная BIM-система, которая:
- уже сегодня применяется на реальных промышленных проектах федерального уровня;
- интегрируется в существующие процессы и форматы данных;
- обеспечивает измеримую экономию времени и повышение качества проектных решений;
- развивается с учетом обратной связи от промышленных инженеров.
Итак, вопрос существования российской САПР для промышленных объектов закрыт практикой. Следующий вопрос: готовы ли вы доверить свой следующий промышленный проект отечественному решению?
«Мы не сразу “окунулись” в новую среду, а плавно, шаг за шагом, переводили заказчика на работу в ней. И сегодня видим: работа становится более эффективной, прозрачной и простой», — отмечает Анна Саламатина, «Кайрос Инжиниринг».
Статья подготовлена на основе публичных выступлений представителей компаний — пользователей Renga.
Подробнее об опыте пользователей: rengabim.com
